1 Planung
In diesem Kapitel behandelte Themen:
•
•
•
•
•
1.1 Prüfliste für die Installation
□
□
□
□
□
Installationsanleitung
Prüfliste für die Installation
Bevorzugte Handhabung
Druckabfall im Messsystem
Anforderungen an die Spannungsversorgung
Messsystem überprüfen (vor der Installation)
Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungsschild der Umgebung
entspricht, in der das Messsystem montiert werden soll.
Prüfen Sie, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte
des Messsystems liegen.
Bei Verdrahtung des Messsystems mit einer extern montierten 2700 FOUNDATION
™
Feldbus Auswerteelektronik:
- Siehe Anweisungen zur Vorbereitung des 4-adrigen Kabels und zur Verdrahtung
der Prozessoranschlüsse in dieser Betriebsanleitung.
- Siehe Anweisungen zur Montage und Verdrahtung der 2700 FOUNDATION
™
Feldbus Auswerteelektronik in der Installationsanleitung der
Auswerteelektronik. Siehe Micro Motion Modell 1700 und
Modell 2700Auswerteelektroniken: Installationsanleitung.
- Für die Verdrahtung von Messsystem und Auswerteelektronik beachten Sie die
max. Kabellängen. Der empfohlene maximale Abstand zwischen den beiden
Geräten beträgt 300 m (1000 ft). Micro Motion empfiehlt Kabel von Micro
Motion zu verwenden.
Für optimale Leistung das Messsystem in der bevorzugten Einbaulage montieren.
Das Messsystem funktioniert in jeder Einbaulage solange die schwingenden
Messrohre mit Prozessmedium voll gefüllt sind. Jedoch sollten Sie die
Leistungsmerkmale des Messsystems vor dem Betrieb überprüfen, wenn dieses
nicht einer bevorzugten Einbaulage installiert wurde.

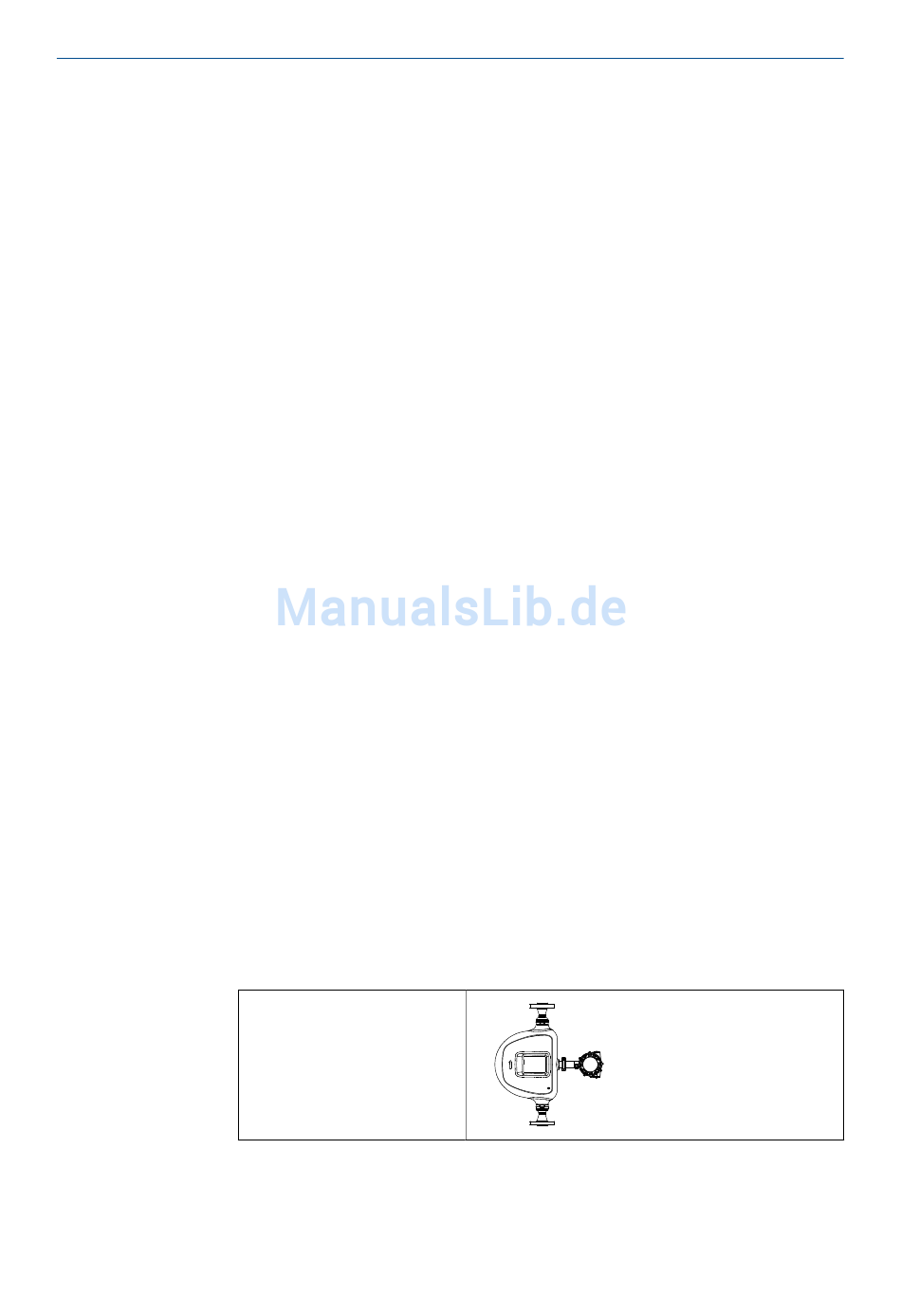

Tabelle 1-1: Bevorzugte Einbaulage des Messsystems
Flüssigkeiten und Schlämme
Installieren Sie das Messsystem so, dass der Durchfluss-Richtungspfeil auf dem
Gehäuse des Messsystems dem tatsächlichen Vorwärtsdurchfluss des Prozesses
entspricht. (Durchflussrichtung kann auch softwareseitig gewählt werden.)
