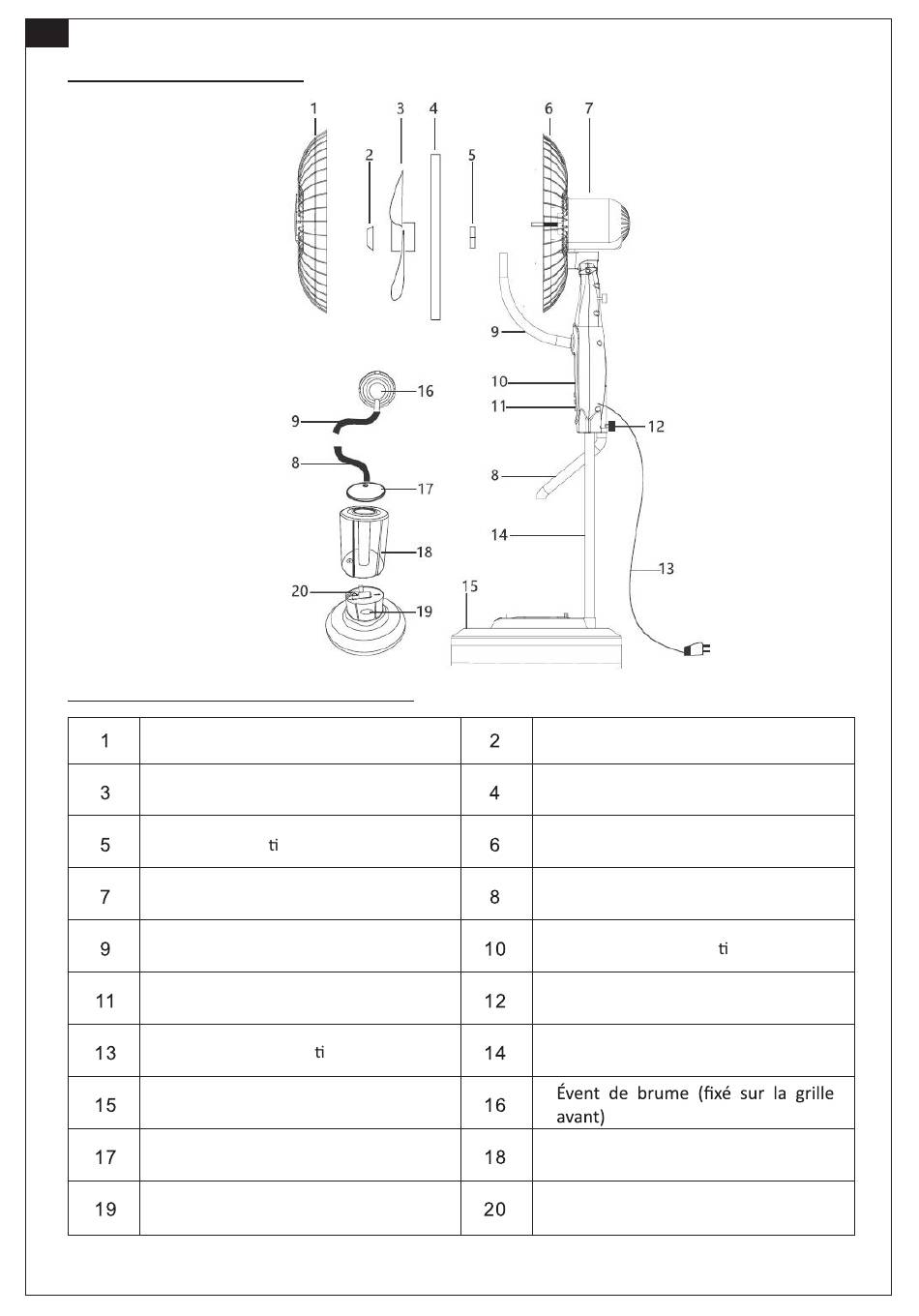

DESSIN TECHNIQUE

LISTE DES PIÈCES DE RECHANGE
Grille avant
Lames
Écrou en plas que
Moteur
Tuyau flexible supérieur
Boutons de commande
Cordon d'alimenta on
Base et couvercle de base
Couvercle du réservoir d'eau
Indicateur de réservoir d'eau
Cône de lame
Cadre en filet
Grille arrière
Tuyau flexible bas
Indicateurs de fonc on
Boulons
Tubes de support
Réservoir d'eau
Générateur de brouillard
