5.3 Wärmeschutz Silikonstopfen
14
13

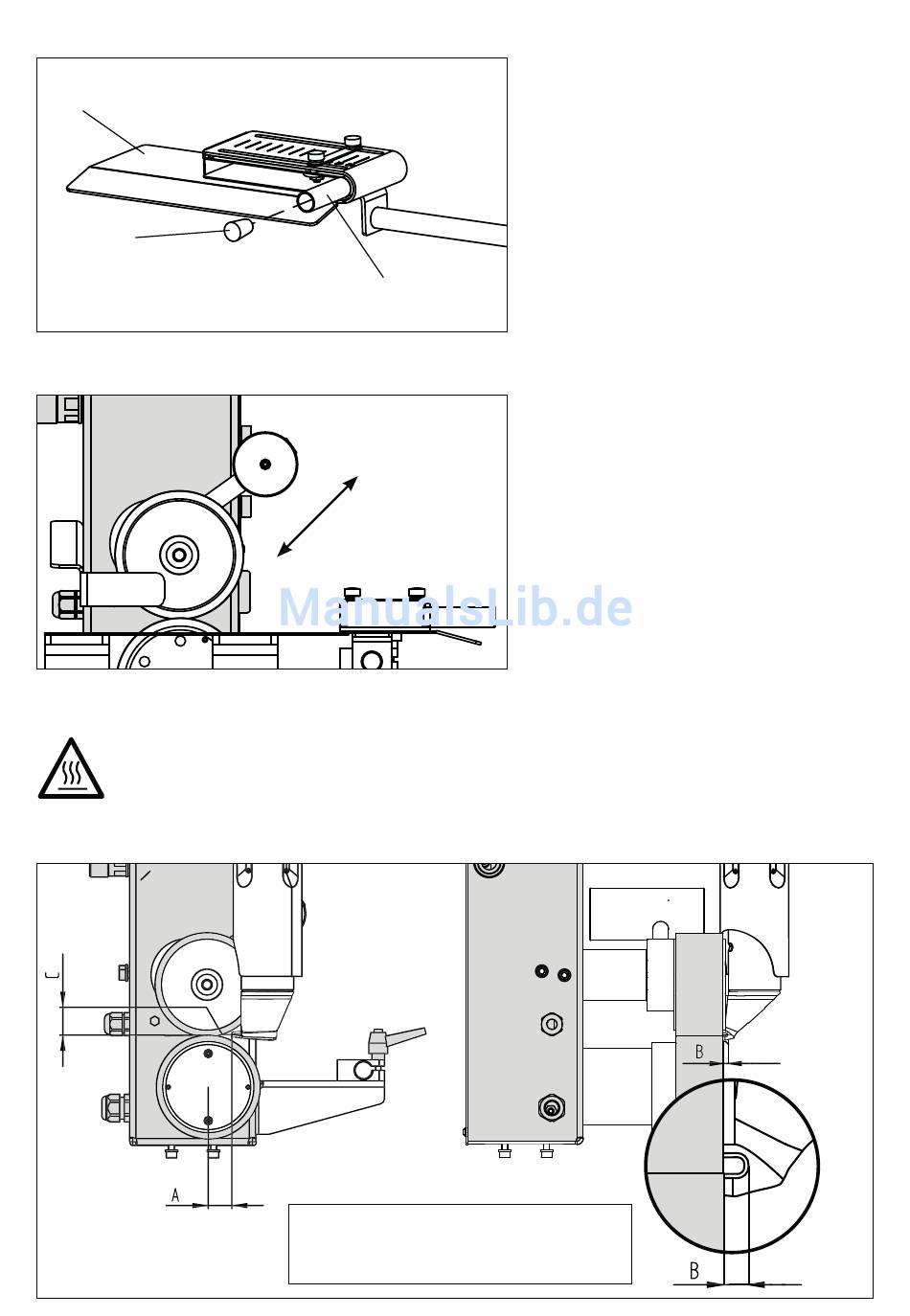

5.4 Einstellen des Andruckgewichts

5.5 Schweissdüse
Verbrennungsgefahr!
Heizelementrohr und Düse nicht im heissen Zustand berühren. Das Gerät stets zuerst abkühlen lassen!
Nachfolgend die Grundeinstellung der Schweissdüsen Ihrer HEMTEK ST.
Kederführungsrohr
+
−
A 26 mm Abstand zu Antriebsachse
B 2 mm Überhang Düse
C 1 mm Höhenversatz
Das Kederführungsrohr wird nur für die Ver-
schweissung von Keder verwendet. Bei Säu-
men und offenen Säumen wird dieses Rohr
mit dem Silikonstopfen (13) verschlossen.
Dieser Stopfen verhindert, dass heisse Luft
durch das Kederführungsrohr geblasen wird.
Durch das Verschieben des Gewichtgriffes
kann die wirkende Last vom Anpressrad
eingestellt werden. Beim Verschieben
der Masse nach unten, reduziert sich die
Anpresskraft, nach oben erhöht sie sich.
Anpresskraft bei abgebildeter Position
ca. 150 N.
