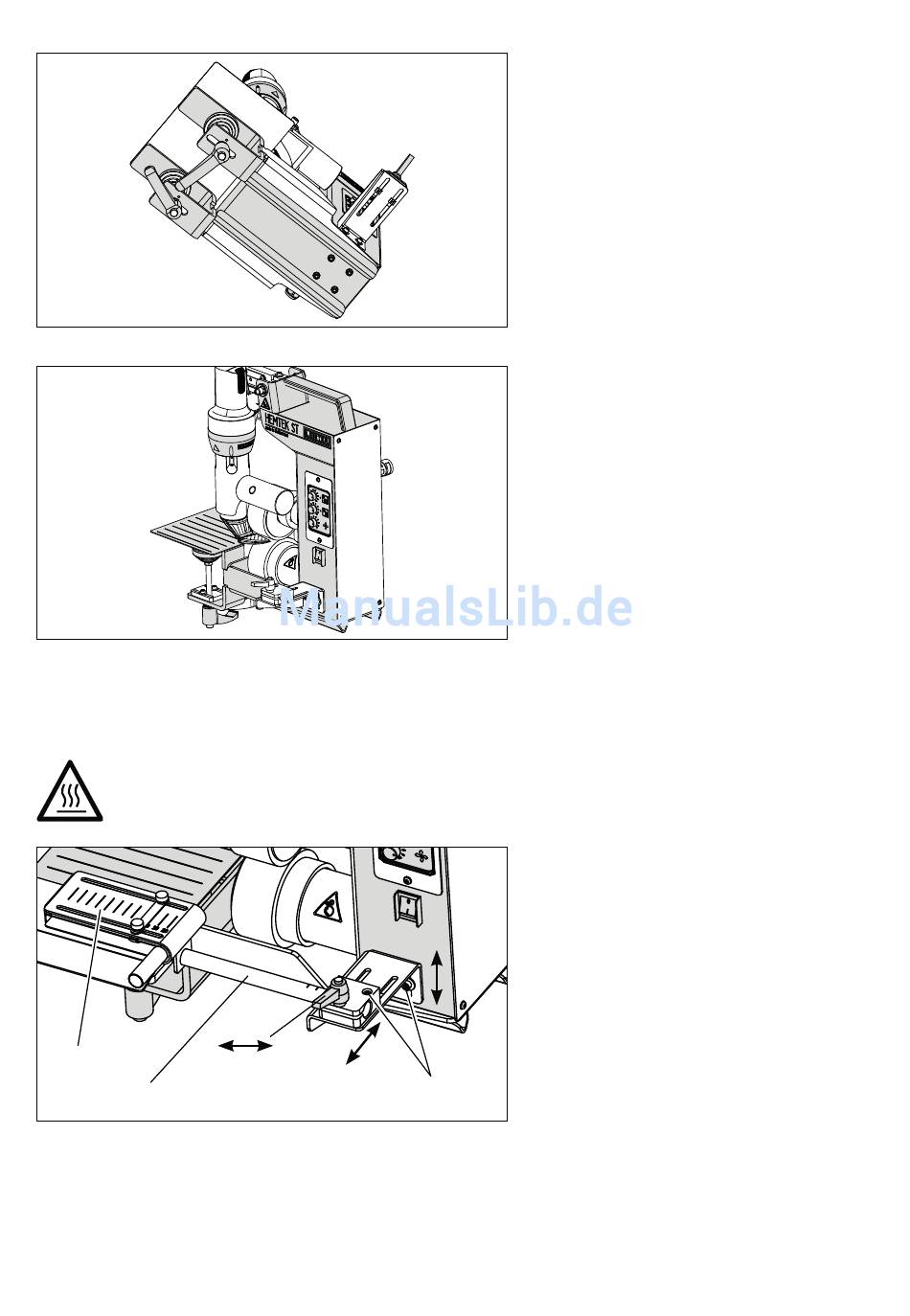

HEMTEK ST auf Tischbefestigung montieren

5.2 Einstellen Guide

Verbrennungsgefahr!
Guide kann nach langem Schweissen heiss sein. Das Gerät stets zuerst abkühlen lassen!
Gravur Guide
Gravur Einschubrohr
• Guide Kennzeichnung 20, 30, 40 ist für vollflächig verschweissten Saum.
(in Abbildung auf 40 mm eingestellt)
• Gravur auf Einschubrohr ist von links nach rechts für die Grundeinstellung 40, 30, 20 mm Düse
(nur vollflächig verschweissten Saum).
8
Klemmhebel
4 x Inbusschrauben
• Tischbefestigung mit beiliegenden Inbus-
schrauben an Tisch montieren
(Stabilität überprüfen!)
• HEMTEK ST auf Tischbefestigung positio-
nieren. Darauf achten, dass die Maschine
parallel zur Tischbefestigung montiert wird.
• Mittels der 4 Inbusschrauben die HEMTEK
ST festschrauben
• Sitz und Stabilität des Automaten überprü-
fen!
Zum ersten Montieren, den Klemmhebel
im Gegenuhrzeigersinn lösen und das
Einschubrohr vorsichtig einführen. Wenn
gewünschte Position erreicht, Klemmhebel
in Uhrzeigersinn anziehen.
Guide weist diverse Gravuren auf, welche als
Einstellhilfe dienen. Die empfohlene Grund-
einstellung ist Düsengrössen abhängig.
Einstellung kann je nach Material abweichen!
