Hydraulische Systemeinbindung

9 Hydraulische Systemeinbindung
WARNUNG!
Im Solarspeicher können hohe Tempe-
raturen auftreten. Bei der Warmwasser-
Installation ist auf einen ausreichenden
Verbrühschutz (z. B. automatische
Warmwasser-Mischeinrichtung) zu ach-
ten.

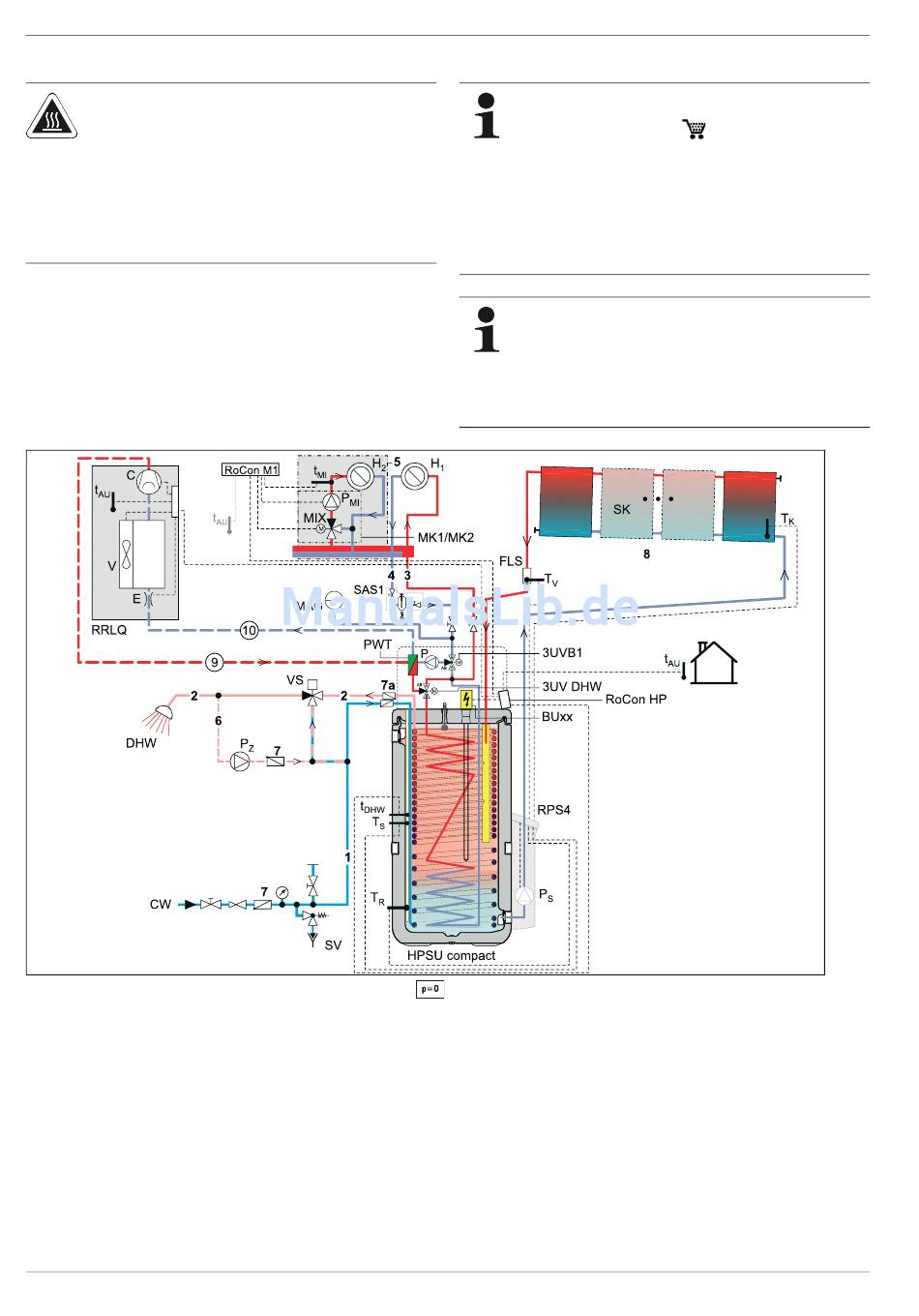

Bild 9-1 ROTEX HPSU compact (alle Typen) mit DrainBack-Solar
68
Zur Vermeidung von Wärmeverlusten durch Schwer-
kraftströmungen können die ROTEX-Geräte optional
mit Zirkulationsbremsen (
ausgerüstet werden. Diese sind für Betriebstemperatu-
ren von maximal 95 °C und für den Einbau in alle spei-
cherseitigen Wärmetauscheranschlüsse (außer Wär-
metauscher zur Drucksolar-Speicherladung) geeignet.
Für an den Wärmetauscher zur Druck-Solar-Speicher-
ladung angeschlossene Komponenten, sind bauseits
geeignete Zirkulationsbremsen zu installieren.
Nachfolgend ist eine Auswahl der am häufigsten instal-
lierten Anlagenschemata zusammengestellt. Die
gezeigten Anlagenschemata sind beispielhaft und
ersetzen keinesfalls die sorgfältige Anlagenplanung.
Weitere Schemata und nähere Informationen zum elek-
trischen Anschluss entnehmen sie bitte der ROTEX
Homepage.
(Legende siehe Tab. 9-1)
FA ROTEX HPSU compact (V5.2) • 04/2017
16 50 70) aus Kunststoff
