Die ROTEX HPSU compact am Aufstellort aufstellen.
– Empfohlene Abstände (Bild 4-5):
Zur Wand: (s1) 100 mm, (s2)
Zur Decke (X): 1200 mm, mindestens 480 mm.
– Die ROTEX HPSU compact vorsichtig befördern, Hand-
griffe nutzen.
– Bei Aufstellung in Schränken, hinter Verschlägen oder
unter sonstigen beengten Verhältnissen ist eine ausrei-
chende Belüftung (z. B. durch Belüftungsgitter) sicherzu-
stellen.
Falls benötigt, optionalen Backup-Heater (BUxx) in die
ROTEX HPSU compact einbauen (Bild 4-5).
Dem Zubehör beiliegende Montage- und Betriebsanleitung
beachten ( Anzugsdrehmoment siehe Kapitel 10.3).

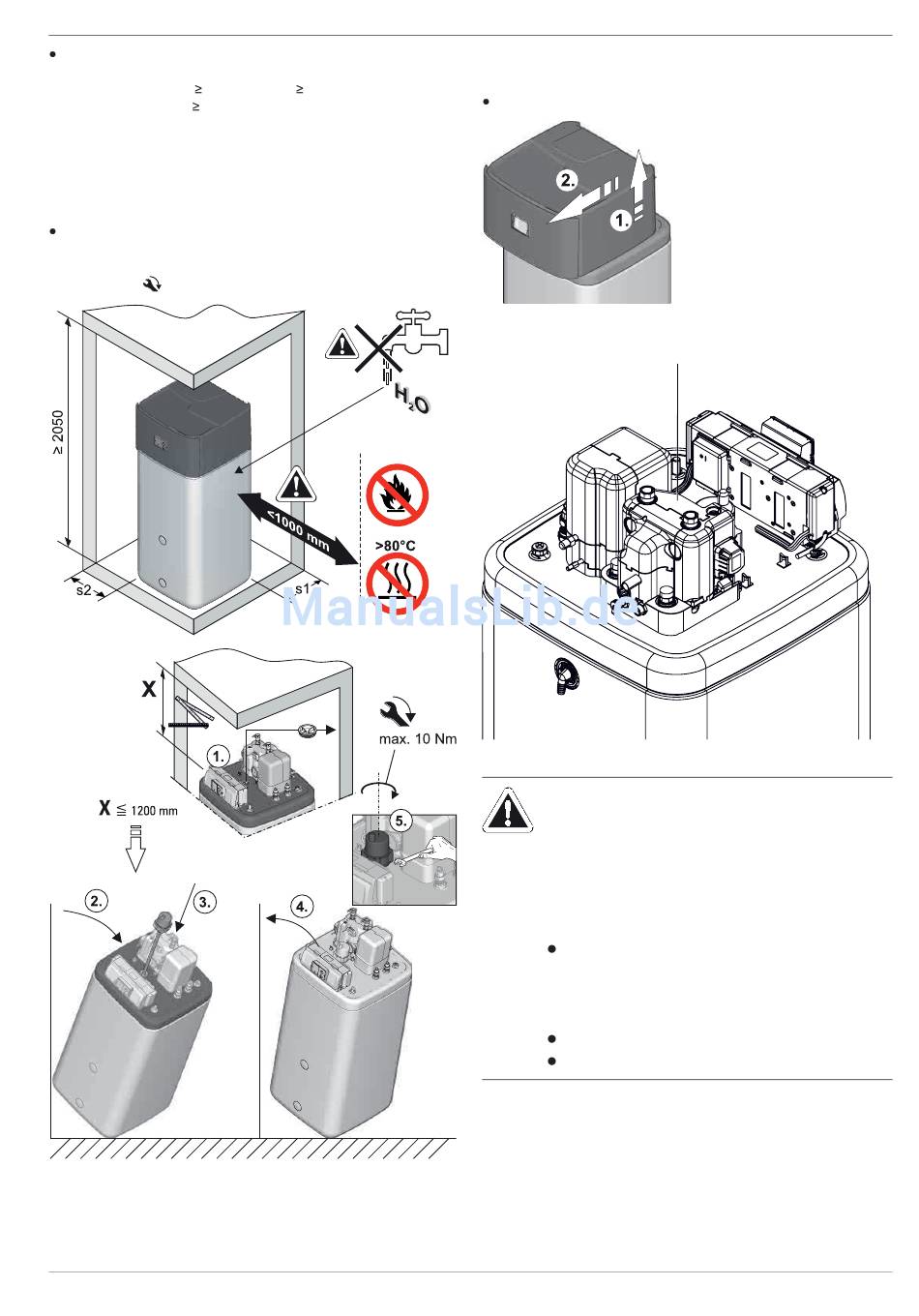

Bild 4-5 Aufstellung (dargestellt an ROTEX HPSU compact 508/516
mit Einbau des optionalen Backup-Heaters)
FA ROTEX HPSU compact (V5.2) • 04/2017
500 mm.
4 x Aufstellung und Installation
4.3 Abdeckhaube und Wärmedämmung
abnehmen
Abdeckhaube hinten anheben und nach vorne abnehmen.
Bild 4-6 Abdeckhaube abnehmen
Bild 4-7 ROTEX HPSU compact ohne Abdeckhaube
VORSICHT!
Die Wärmedämmung (Bild 4-7, Pos. A)
besteht aus druckempfindlichen EPP-
Formteilen, die bei unsachgemäßer
Handhabung leicht beschädigt werden
können.
Die Abnahme der Wärmedämmung
nur in der nachfolgend angegebenen
Reihenfolge und den jeweils angege-
benen Richtungen durchführen.
Keine Gewalt anwenden.
Keine Werkzeuge verwenden.
A
