4.1 Abmessungen und Anschlüsse

4.1.1 ROTEX HPSU compact 304/308

1
Solar - Vorlauf
2
Kaltwasser
3
Warmwasser
4
Heizung Vorlauf
5
Heizung Rücklauf
6
Anschluss Kältemittel Gasleitung

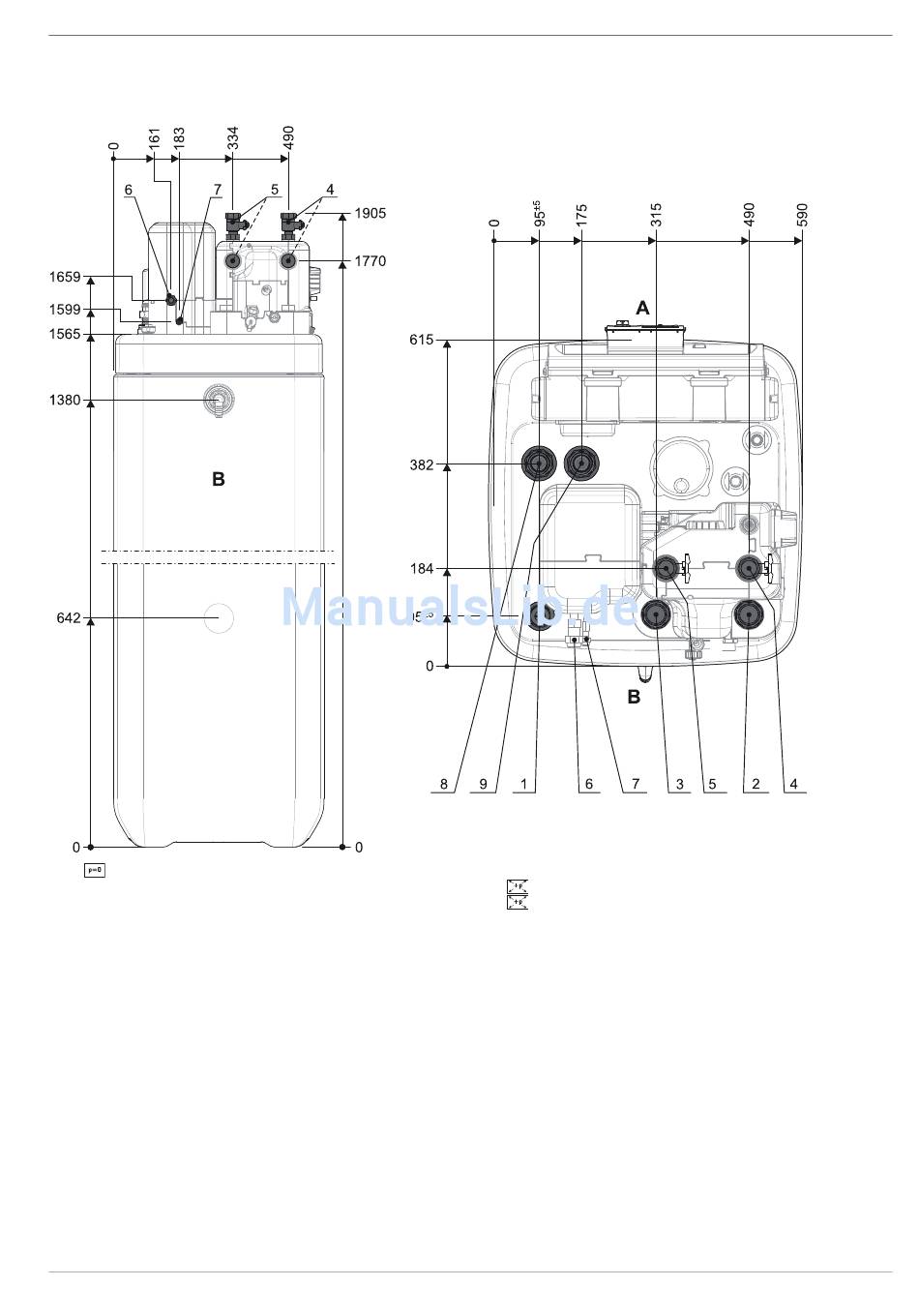

Bild 4-1
Anschlüsse und Abmessungen ROTEX HPSU compact 304/308 (allgemein)
FA ROTEX HPSU compact (V5.2) • 04/2017
4
x
Aufstellung und Installation
7
Anschluss Kältemittel Flüssigkeitsleitung
8
Solar - Vorlauf (nur Typ ...Biv)
9
Solar - Rücklauf (nur Typ ...Biv)
A
Vorn
B
Hinten
17
