4.5.2 Lage der Schaltplatinen

1 Regelungsgehäuse
2 Regelungsblende

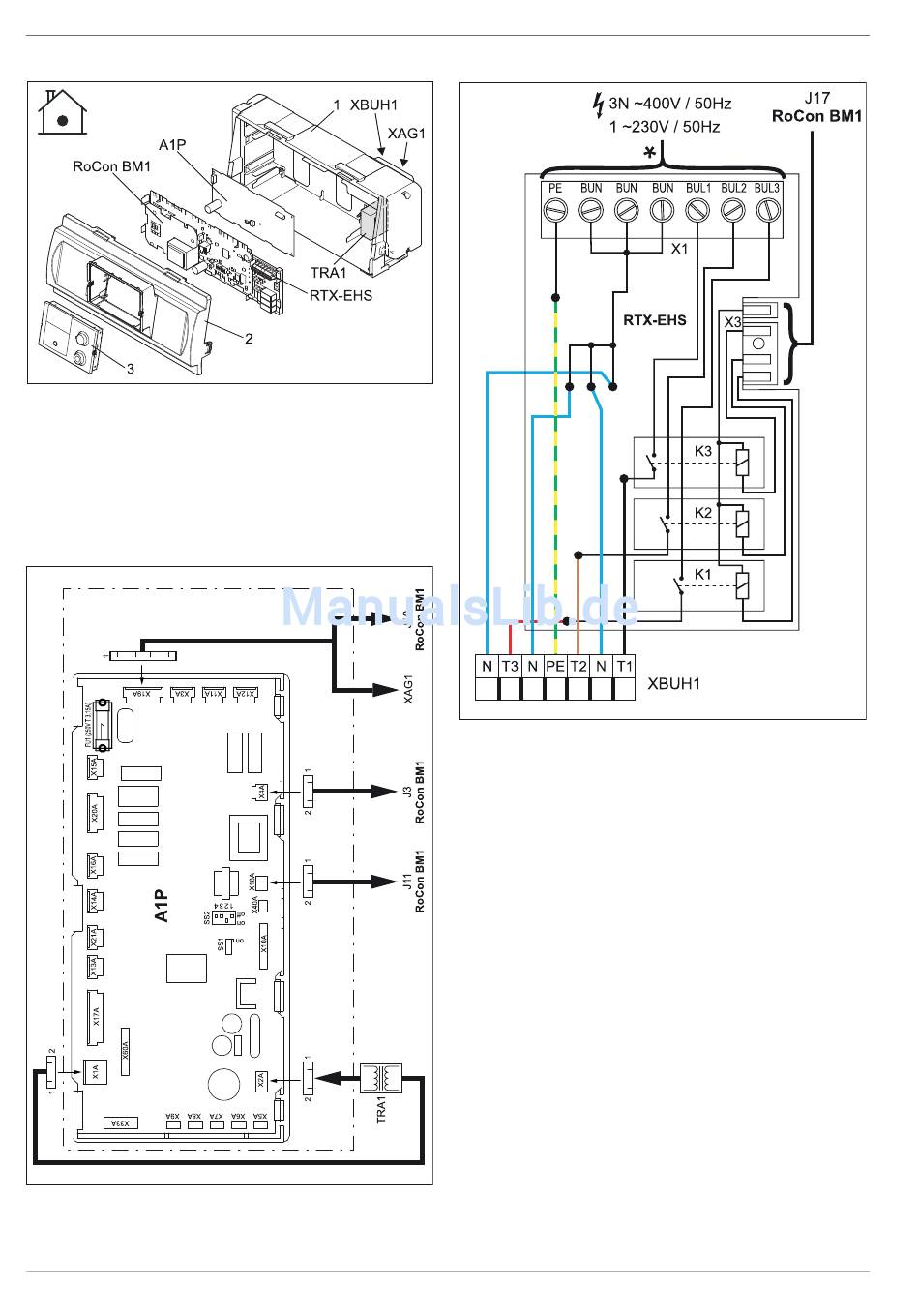

Bild 4-17 Übersicht Schaltplatinen (Gehäuseinnenseite)

4.5.3 Anschlussbelegung Schaltplatine A1P

Die Schaltplatine A1P ist bereits fertig im Gerät angeschlossen.
Es sind keine Montage- und Anschlussarbeiten an der Schalt-
platine A1P notwendig!
Bild 4-18 Schaltplatine A1P (Basisregelung Wärmepumpe)
28
3 Bedienteil der Regelung

4.5.4 Anschlussbelegung Schaltplatine RTX-EHS

Bild 4-19 Schaltplatine RTX-EHS (Backup-Heater) - siehe
Abschnitt 4.5.12
