Abschnitt 4
Montage
4.3.2
18
GUID-9D71697E-ABDA-4DF8-9431-B87864326053 V1 DE

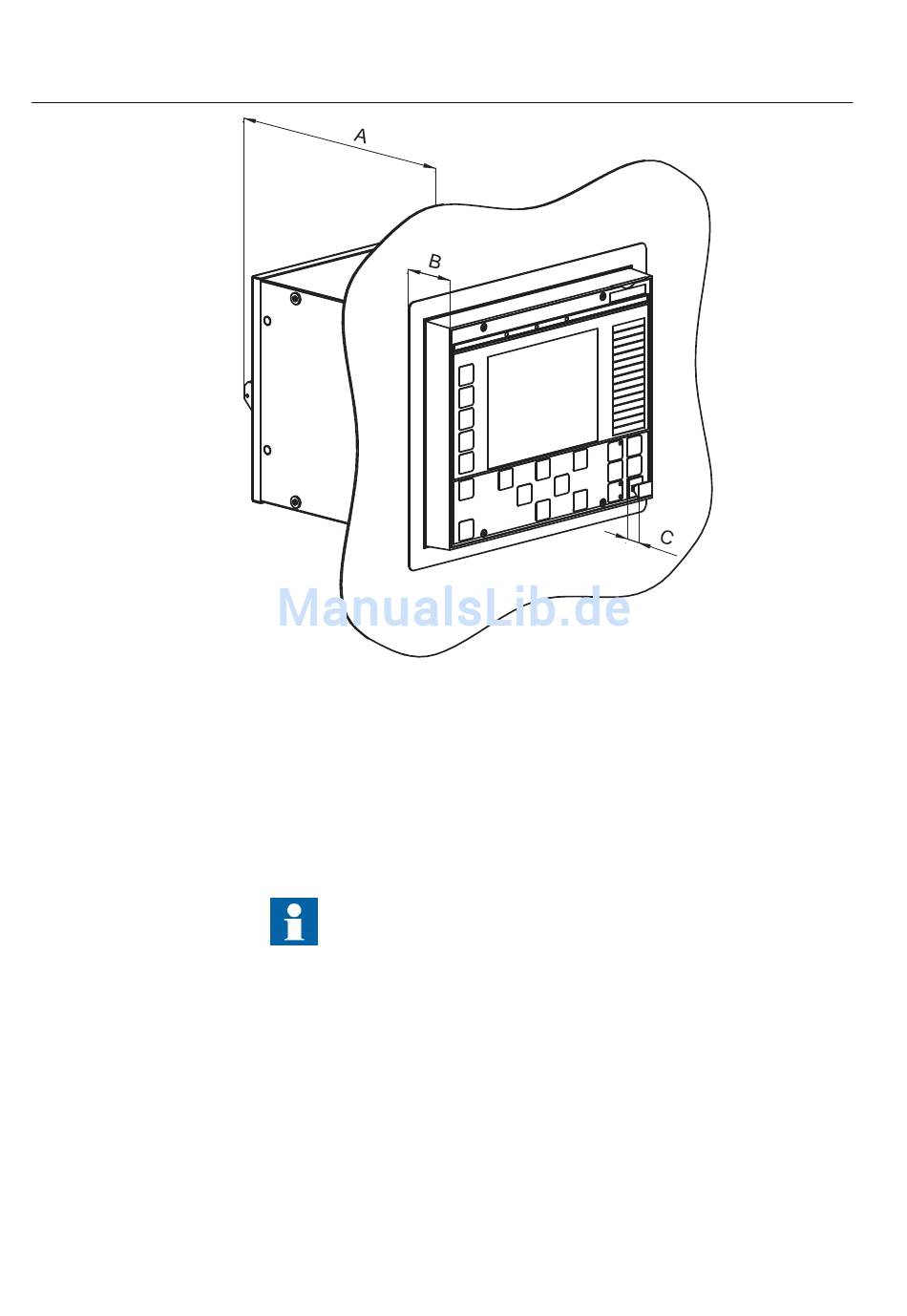

Abb. 4:
Bündig montiertes Gerät
A 222 mm ohne Kabelschirmschiene
271 mm mit Kabelschirmschiene
B 27 mm
C 13 mm
Beachten Sie den vom Hersteller des Lichtwellenleiters genannten
kleinsten erlaubten Biegeradius.
Halbversenkte Montage des Geräts
1.
Fertigen Sie einen Frontplattenausschnitt an und bohren Sie
Befestigungslöcher gemäß der Maßzeichnung.
2.
Den Zwischenrahmen in die Aussparung einpassen.
3.
An jeden Gewindebolzen eine M4-Mutter und eine Unterlegscheibe anbringen.
1MRS757082 B
630 Serie
Installations-Handbuch
