Abschnitt 4
Montage
42
GUID-4A5C6C47-FD7F-4AFD-8C7D-A7E669D6A7F6 V1 DE

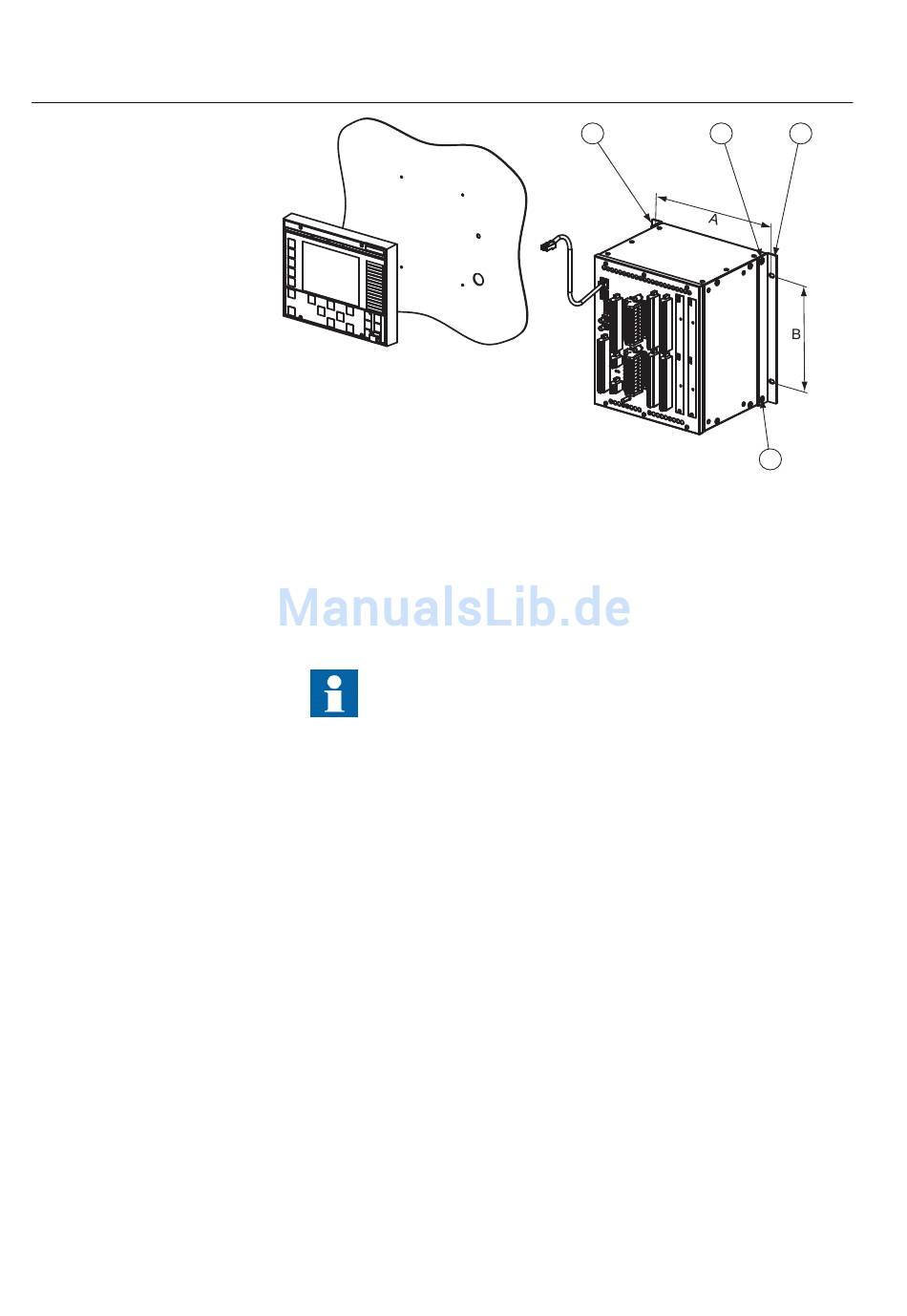

Abb. 26: 6HE-Hauptgerät und externes LHMI-Anzeigemodul
A 241,1 mm 1 M5-Senkkopfschrauben
B 190,5 mm 2 Montagehalterungen
Die 4HE- und 6HE-Hauptgeräte haben eine Breite von 224 mm.
4. Ziehen Sie die Schrauben fest.
5. Wenn das optionale RTD-Modul vorhanden ist, die Kabelschirmschiene
anbringen:
5.1. Die vier hinteren Kunststoffstopfen von beiden Seiten des Geräts
entfernen.
5.2. Die Kabelschirmschiene an die Rückseite des Geräts anbringen.
5.3. Die Schiene mit den M5-Schrauben am Gerät befestigen.
5.4. Ziehen Sie die Schrauben fest.
1MRS757082 B
2 1
Installations-Handbuch
2
1
630 Serie
