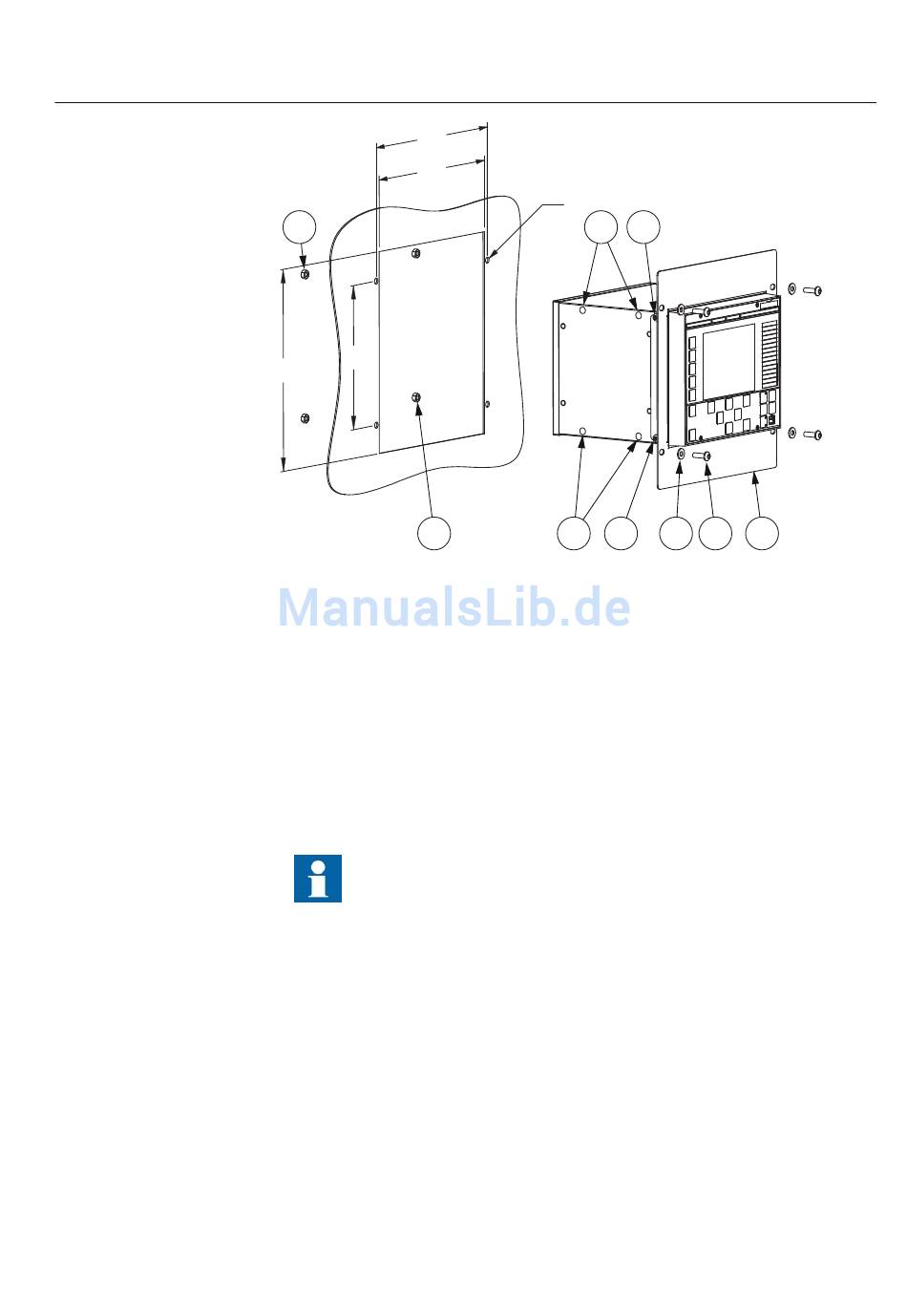

Abb. 33: Ersatz von SPAC 630
A 251,5 mm 1 M6-Muttern
B 238 mm 2 Kunststoffstopfen (4x)
C 190,5 mm 3 Schrauben (4x)
D 267 mm 4 Unterlegscheiben (4x)
E ∅ 7 mm 5 M6-Befestigungsschrauben (4x)
6 Montagerahmen
Bestellnummern für Austauschkit siehe Bestellnummerntabelle.
Belüftung
Die Belüftungsbohrungen befinden sich am Boden und an der Rückwand des
Geräts. Belassen Sie ausreichend Freiraum um das Gerät herum, damit eine
adäquate Belüftung gewährleistet ist!
