Abschnitt 4
Montage
46
GUID-4904F868-F8A9-4506-B088-0AD64757E151 V1 DE

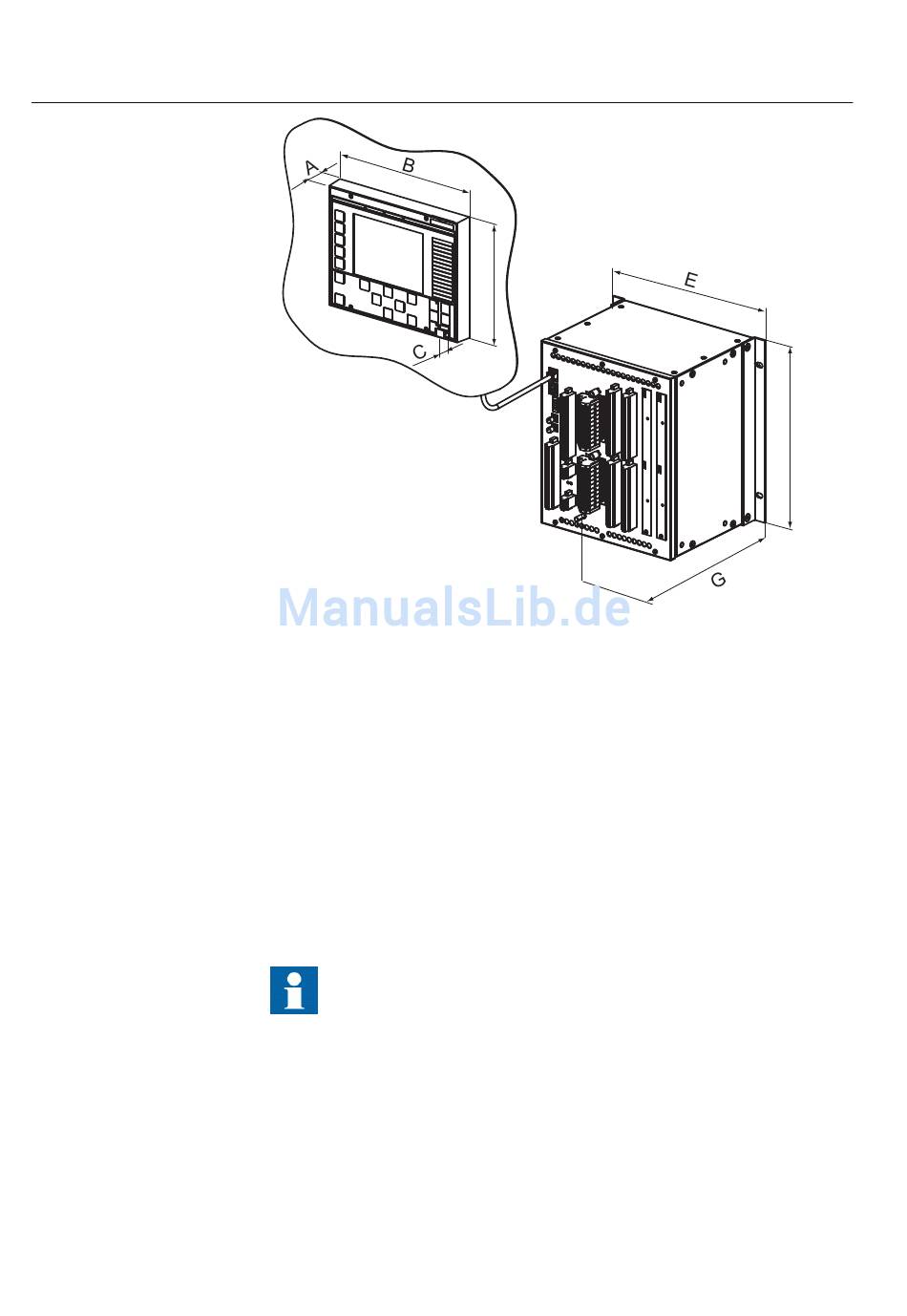

Abb. 30: Externes LHMI-Anzeigemodul, an der Wand montiert und mit
dem 6HE-Hauptgerät verbunden
A 25,5 mm
B 220 mm
C 13 mm
D 177 mm
E 258,6 mm
F 265,9 mm
G 224 mm ohne Kabelschirmschiene
273 mm mit Kabelschirmschiene
Beachten Sie den vom Hersteller des Lichtwellenleiters genannten
kleinsten erlaubten Biegeradius.
