1MRS757082 B
5.4
630 Serie
Installations-Handbuch
Jedes Gerät muss über eine Erdungsleitung an die
Potenzialausgleichschiene angeschlossen werden.
2. Verbinden Sie die Erdungsleitung mit der Erdungsschiene.
3. Bringen Sie das Kupferkabel am Schutzerdungsbolzen an.
4. Ziehen Sie die Mutter am Schutzerdungsstift fest.
5. Sicheren Sie die Erdungsleitung so ab, dass sie nicht abreißen bzw.
durchhängen kann.
Die Anschlüsse regelmäßig hinsichtlich mechanischer, chemischer und
elektrochemischer Aspekte kontrollieren
Anschließen von Analogsignalen
Für das Anschließen der Analogsignale wird ein Anschlussdiagramm benötigt.
Schraubklemmen sind zum Anschließen von Strom- und Spannungswandlern zu
verwenden.
Die Leitungen der Analogsignale können an die CT/VT-Klemmen angeschlossen
werden, bevor der Steckverbinder in das Gerät eingesteckt wird. Der
Steckverbinder verfügt über einen automatischen Kurzschlussmechanismus für die
Stromklemmen. So wird beim Abziehen des Steckverbinders vom Gerät ein Öffnen
des Sekundärstromkreises des Stromwndlers verhindert, was ansonsten zu
gefährlich hohen Spannungen führen könnte.
Zur Vermeidung von Verwechselungen zwischen den CT- und VT-Anschlüssen
sind die Steckverbinder "vorcodiert".
GUID-44E54B97-4E48-46E1-8515-ED3087BACC0A V2 DE

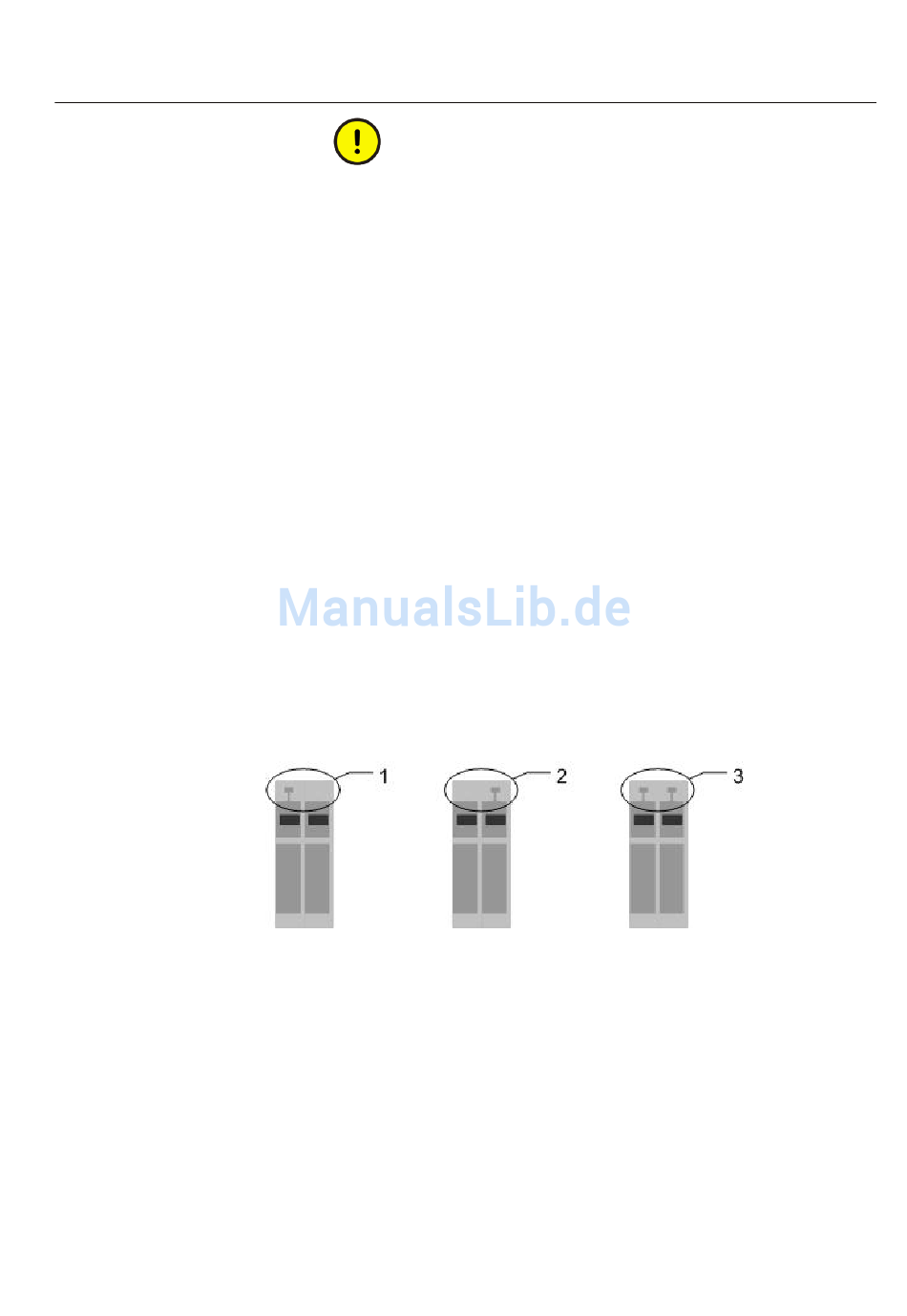

Abb. 36: Kodierung des losen CT/VT-Steckverbinders
1 Kodierung CT-Steckerunterteil
2 Kodierung VT-Steckerunterteil
3 Leeres Steckerunterteil
Abschnitt 5
Anschlüsse
55
