MinarcTig 180
TM

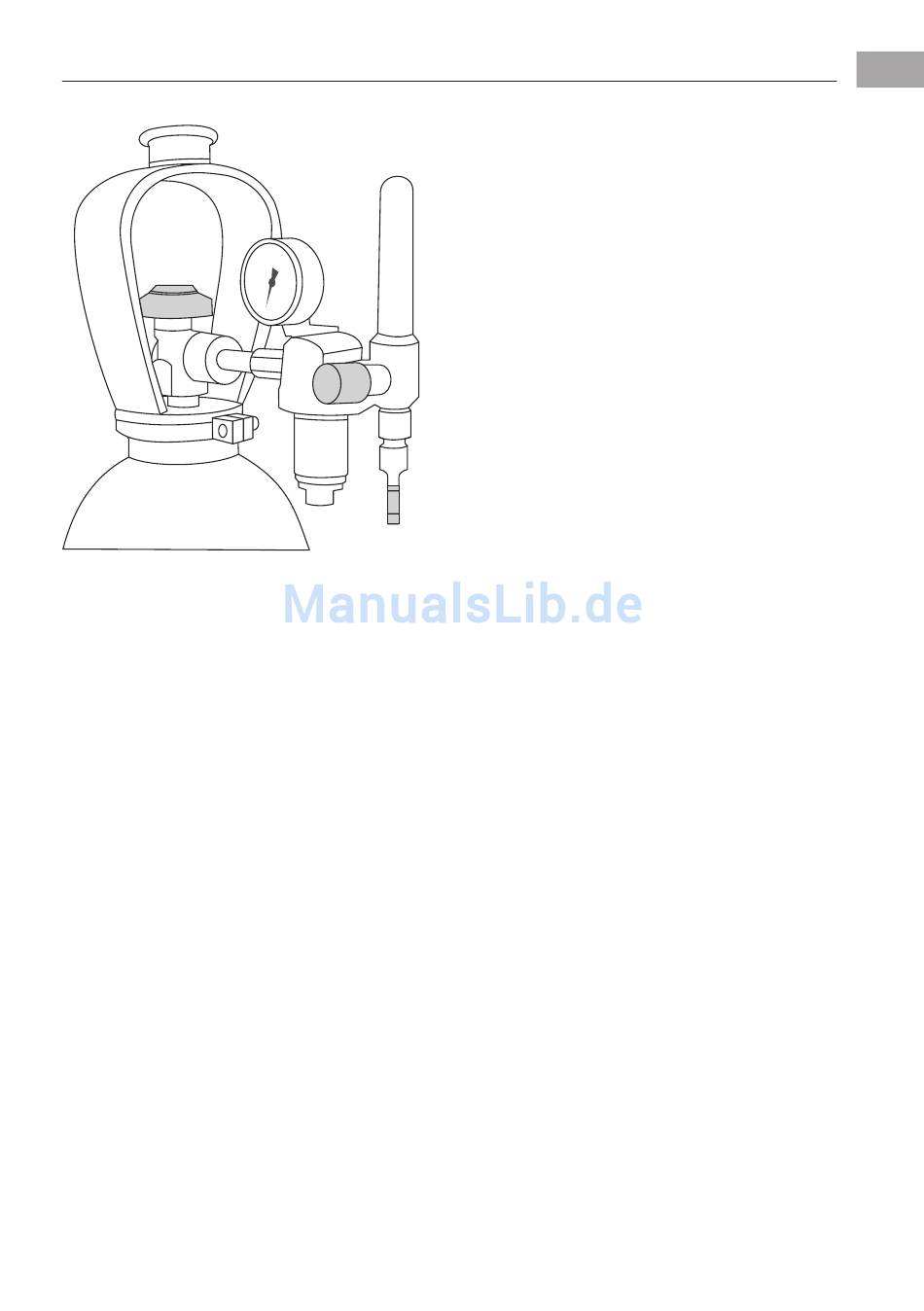

1. Schließen Sie den Schlauch an der Seite des Druckminderers mit vermindertem Druck
an und ziehen den Anschluss fest.
2. Stellen Sie die Durchflussmenge des Gases mit der Flussregulierschraube ein. Geeignet
ist eine Gasdurchflussmenge zwischen 8–15 l/min.
3. Schließen Sie das Flaschenventil nach Gebrauch.
3.4. Auswahl der Schweißleistung und Elektroden
WIG-Schweißelektroden und Gasdüsen
Beim WIG-Schweißen empfehlen wir die Verwendung der Elektrode vom Typ WC20
(Grau) für das DC-WIG-Schweißen, es sind aber auch andere Typen verfügbar. Die
Größe der Schweißelektrode (Durchmesser) wird je nach verwendetem Schweißstrom
gewählt. Wenn für einen gegebenen Strom eine zu kleine Elektrode gewählt wird,
schmilzt die Elektrode und umgekehrt wird, wenn für einen gegebenen Strom eine zu
große Elektrode gewählt wird, die Zündung des Lichtbogens beeinflusst. Allgemein
kann man sagen, dass eine Wolframelektrode von 1,6 mm Ø einen DC-Strom von
bis zu 150 A und eine Wolframelektrode von 2,4 mm Ø einen DC-Strom von bis zu
250 A abdeckt. Schleifen Sie die Wolframelektrode zu einer Spitze, die etwa 1,5-mal
so groß ist wie der Durchmesser des Wolframs (Länge der Spitze). Wenn die Elektrode
während des Schweißens mit dem Werkstück in Berührung kommt, schärfen Sie Ihre
Wolframelektrode bitte neu.
MMA-Schweißelektroden
MMA-Schweißelektroden müssen mit der korrekten Schweißpolarität verwendet
werden (normalerweise wird der Elektrodenhalter am positiven Anschluss, die Erdung
am negativen Anschluss angeschlossen). Es muss auch der korrekte Schweißstrom
