gewählt werden, um sicherzustellen, dass das Zusatzmaterial im Elektrodenkern und die
Umhüllung effizient schmelzen und brennen. Die folgende Tabelle gibt eine Auswahl
von Schweißstrombereichen für die verschiedenen Elektrodengrößen an, die für die
Ausgabeleistung von 180 A des MinarcTig
sind.
MMA-Elektroden und entsprechender Bereich der Stromeinstellungen.
Elektroden-
durchmesser
Fe-Rutile
Fe-Basic

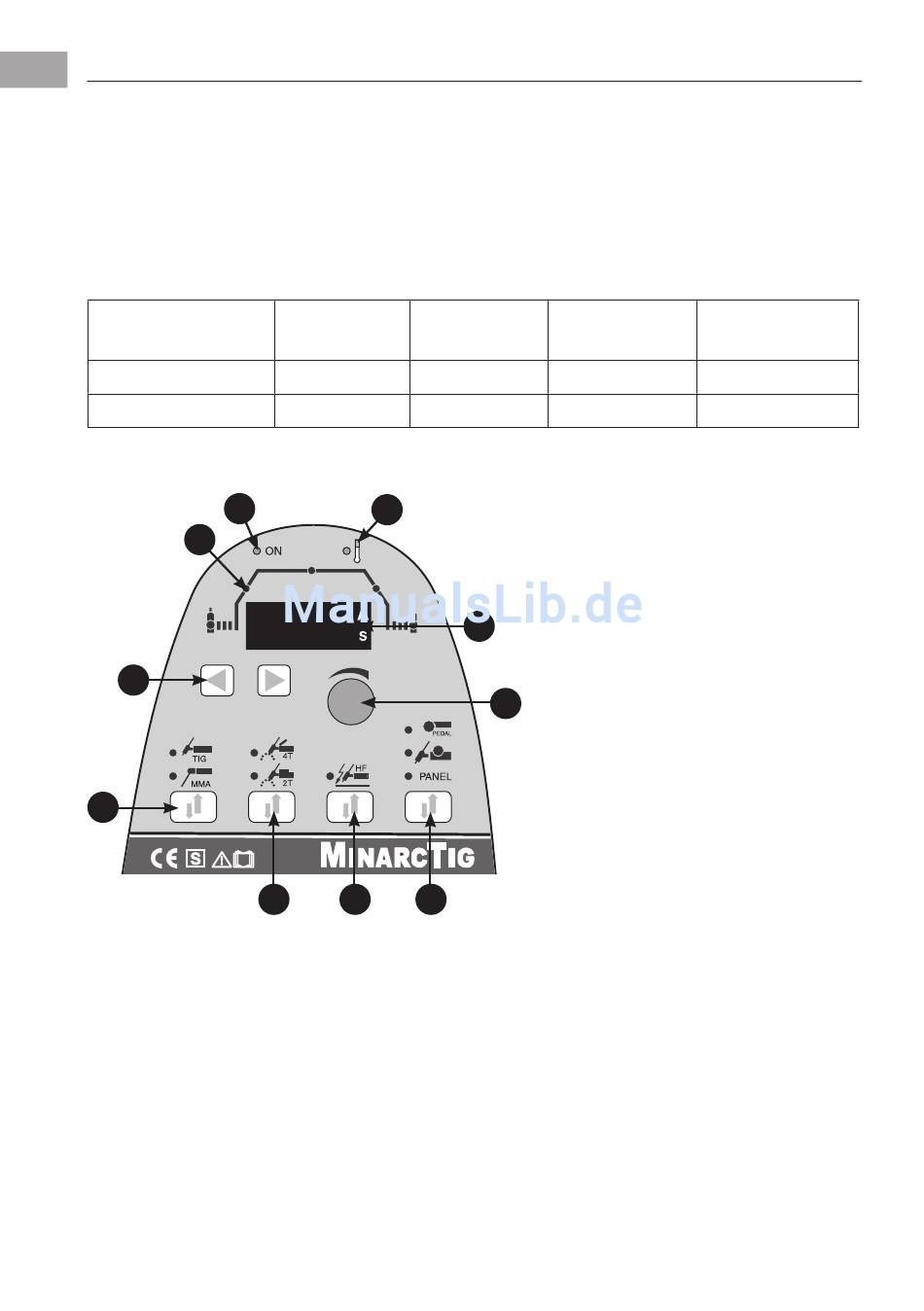

3.5. Bedienelemente und Anzeigen
3
4
1. Anzeigeleuchte Strom EIN.
2. Anzeigeleuchten für Vor/Nach Gas, Anstieg/Absenkung der Stromparameter.
3. Auswahlpfeiltasten für Schweißparameter unter Punkt 2.
4. Auswahltaste für den Schweißprozess MMA oder WIG.
5. Auswahltaste für den WIG-Brenner 2T oder 4T. Wählen Sie 2T für kurze Schweißung,
4T für lange Schweißung.
6. Auswahltaste für Hochfrequenzzündung.
7. Bedienpanelsteuerung, Fernbedienung des WIG-Brenners oder Fernbedienung per
Fußpedal – Auswahlknopf für Stromsteuerung.
8. Parameterregulierung und Steuerung des Encoder-Potentiometers.
9. Digitaler Schweißstrommesser und Anzeige der Parameterwerte. Zeigt die Zeit oder
Ampere an.
10.
Anzeigelampe für Übertemperatur.
