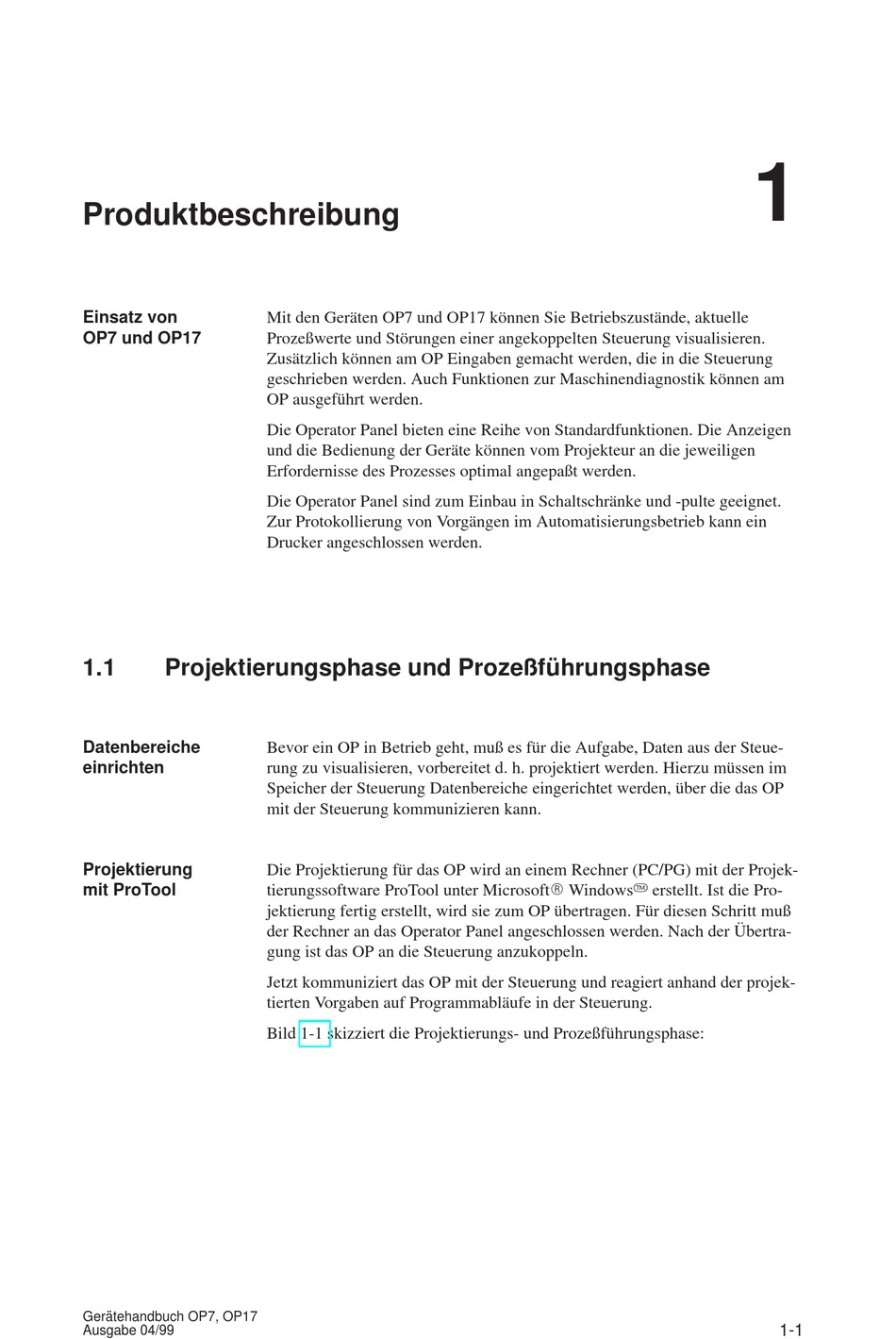

Produktbeschreibung

Einsatz von
OP7 und OP17
1.1 Projektierungsphase und Prozeßführungsphase
Datenbereiche
einrichten
Projektierung
mit ProTool
Gerätehandbuch OP7, OP17
Ausgabe 04/99
Mit den Geräten OP7 und OP17 können Sie Betriebszustände, aktuelle
Prozeßwerte und Störungen einer angekoppelten Steuerung visualisieren.
Zusätzlich können am OP Eingaben gemacht werden, die in die Steuerung
geschrieben werden. Auch Funktionen zur Maschinendiagnostik können am
OP ausgeführt werden.
Die Operator Panel bieten eine Reihe von Standardfunktionen. Die Anzeigen
und die Bedienung der Geräte können vom Projekteur an die jeweiligen
Erfordernisse des Prozesses optimal angepaßt werden.
Die Operator Panel sind zum Einbau in Schaltschränke und -pulte geeignet.
Zur Protokollierung von Vorgängen im Automatisierungsbetrieb kann ein
Drucker angeschlossen werden.
Bevor ein OP in Betrieb geht, muß es für die Aufgabe, Daten aus der Steue-
rung zu visualisieren, vorbereitet d. h. projektiert werden. Hierzu müssen im
Speicher der Steuerung Datenbereiche eingerichtet werden, über die das OP
mit der Steuerung kommunizieren kann.
Die Projektierung für das OP wird an einem Rechner (PC/PG) mit der Projek-
tierungssoftware ProTool unter MicrosoftR WindowsT erstellt. Ist die Pro-
jektierung fertig erstellt, wird sie zum OP übertragen. Für diesen Schritt muß
der Rechner an das Operator Panel angeschlossen werden. Nach der Übertra-
gung ist das OP an die Steuerung anzukoppeln.
Jetzt kommuniziert das OP mit der Steuerung und reagiert anhand der projek-
tierten Vorgaben auf Programmabläufe in der Steuerung.
Bild 1-1 skizziert die Projektierungs- und Prozeßführungsphase:
