Inbetriebnahme
15.2

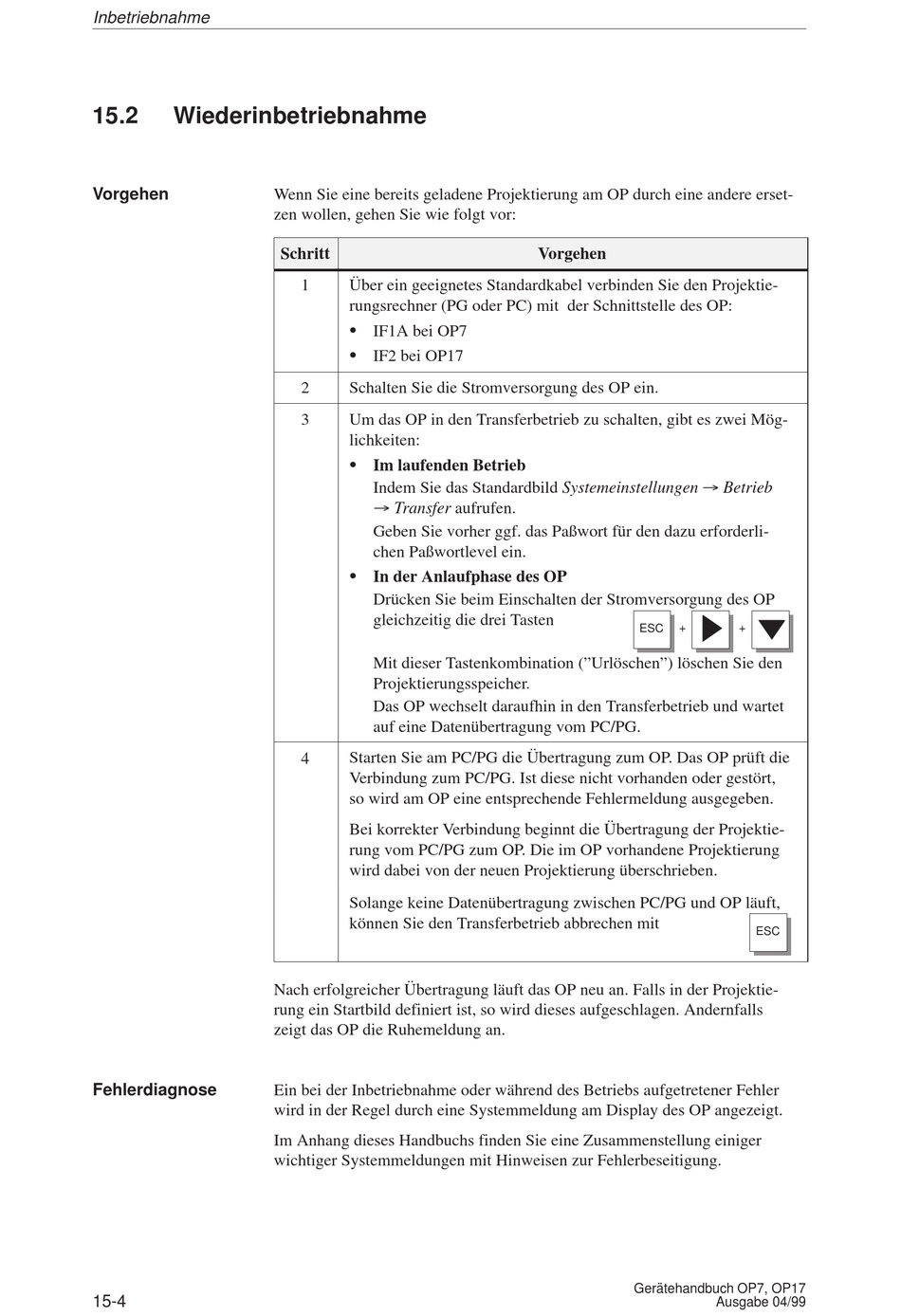

Wiederinbetriebnahme

Vorgehen
Fehlerdiagnose
15-4
Wenn Sie eine bereits geladene Projektierung am OP durch eine andere erset-
zen wollen, gehen Sie wie folgt vor:
Schritt
1 Über ein geeignetes Standardkabel verbinden Sie den Projektie-
rungsrechner (PG oder PC) mit der Schnittstelle des OP:
S
IF1A bei OP7
S
IF2 bei OP17
2 Schalten Sie die Stromversorgung des OP ein.
3 Um das OP in den Transferbetrieb zu schalten, gibt es zwei Mög-
lichkeiten:
S
Im laufenden Betrieb
Indem Sie das Standardbild Systemeinstellungen ³ Betrieb
³ Transfer aufrufen.
Geben Sie vorher ggf. das Paßwort für den dazu erforderli-
chen Paßwortlevel ein.
S
In der Anlaufphase des OP
Drücken Sie beim Einschalten der Stromversorgung des OP
gleichzeitig die drei Tasten
Mit dieser Tastenkombination ("Urlöschen") löschen Sie den
Projektierungsspeicher.
Das OP wechselt daraufhin in den Transferbetrieb und wartet
auf eine Datenübertragung vom PC/PG.
4 Starten Sie am PC/PG die Übertragung zum OP. Das OP prüft die
Verbindung zum PC/PG. Ist diese nicht vorhanden oder gestört,
so wird am OP eine entsprechende Fehlermeldung ausgegeben.
Bei korrekter Verbindung beginnt die Übertragung der Projektie-
rung vom PC/PG zum OP. Die im OP vorhandene Projektierung
wird dabei von der neuen Projektierung überschrieben.
Solange keine Datenübertragung zwischen PC/PG und OP läuft,
können Sie den Transferbetrieb abbrechen mit
Nach erfolgreicher Übertragung läuft das OP neu an. Falls in der Projektie-
rung ein Startbild definiert ist, so wird dieses aufgeschlagen. Andernfalls
zeigt das OP die Ruhemeldung an.
Ein bei der Inbetriebnahme oder während des Betriebs aufgetretener Fehler
wird in der Regel durch eine Systemmeldung am Display des OP angezeigt.
Im Anhang dieses Handbuchs finden Sie eine Zusammenstellung einiger
wichtiger Systemmeldungen mit Hinweisen zur Fehlerbeseitigung.
Vorgehen
+
ESC
Gerätehandbuch OP7, OP17
+
ESC
Ausgabe 04/99
