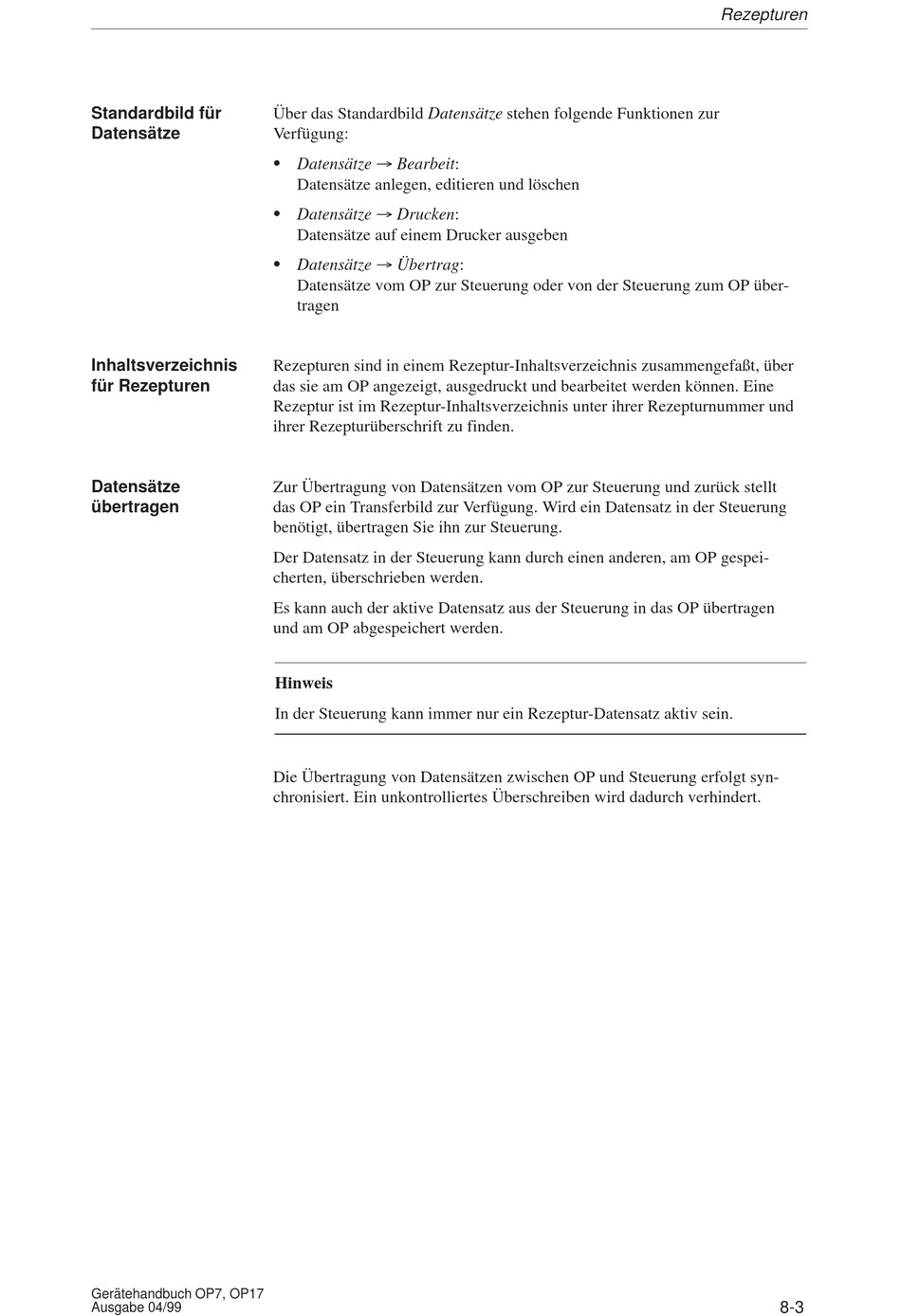

Siemens SIMATIC HMI Operator Panel OP7 Gerätehandbuch Seite 77

Standardbild für
Datensätze
Inhaltsverzeichnis
für Rezepturen
Datensätze
übertragen
Gerätehandbuch OP7, OP17
Ausgabe 04/99
Über das Standardbild Datensätze stehen folgende Funktionen zur
Verfügung:
S
Datensätze ³ Bearbeit:
Datensätze anlegen, editieren und löschen
S
Datensätze ³ Drucken:
Datensätze auf einem Drucker ausgeben
S
Datensätze ³ Übertrag:
Datensätze vom OP zur Steuerung oder von der Steuerung zum OP über-
tragen
Rezepturen sind in einem Rezeptur-Inhaltsverzeichnis zusammengefaßt, über
das sie am OP angezeigt, ausgedruckt und bearbeitet werden können. Eine
Rezeptur ist im Rezeptur-Inhaltsverzeichnis unter ihrer Rezepturnummer und
ihrer Rezepturüberschrift zu finden.
Zur Übertragung von Datensätzen vom OP zur Steuerung und zurück stellt
das OP ein Transferbild zur Verfügung. Wird ein Datensatz in der Steuerung
benötigt, übertragen Sie ihn zur Steuerung.
Der Datensatz in der Steuerung kann durch einen anderen, am OP gespei-
cherten, überschrieben werden.
Es kann auch der aktive Datensatz aus der Steuerung in das OP übertragen
und am OP abgespeichert werden.
Hinweis
In der Steuerung kann immer nur ein Rezeptur-Datensatz aktiv sein.
Die Übertragung von Datensätzen zwischen OP und Steuerung erfolgt syn-
chronisiert. Ein unkontrolliertes Überschreiben wird dadurch verhindert.
Rezepturen
8-3
