1

Einleitung

1.1

Produktbeschreibung

Beim RAV-Lüftungssystem handelt es sich um eine zentrale
Lüftungsanlage, die raumweise den Volumenstrom misst und
die Zu- und Abluft für jeden Raum anpasst.
Bei jedem Raum handelt es sich um einen Abluftraum mit ge-
meinsamer zentraler Zuluft. Die Kanallänge hat dabei keine
Bedeutung, da das RAV-Regelungssystem den korrekten Vo-
lumenstrom für jeden einzelnen Raum regelt.
Integrierte Sensoren in den Volumenstromreglern messen
die Luftqualität im Raum. Eine manuelle Kalibrierung der
Sensoren ist nicht erforderlich. Kanal- und Raumsensoren
sind als Zubehör erhältlich.
Das RAV-System verhindert, dass Luftgeräusche entstehen
und belastete Luft zwischen den Räumen übertragen wird.
Der automatische Abgleich von Volumenströmen verringert
den Energieverbrauch und hält die Luftqualität in allen Räu-
men auf dem korrekten Niveau.
1.2

Verwendungszweck

Das Produkt ist für die Raumbelüftung geeignet, wenn es ge-
meinsam mit einem aktuellen „SAVE-Lüftungsgerät" verwen-
det wird.

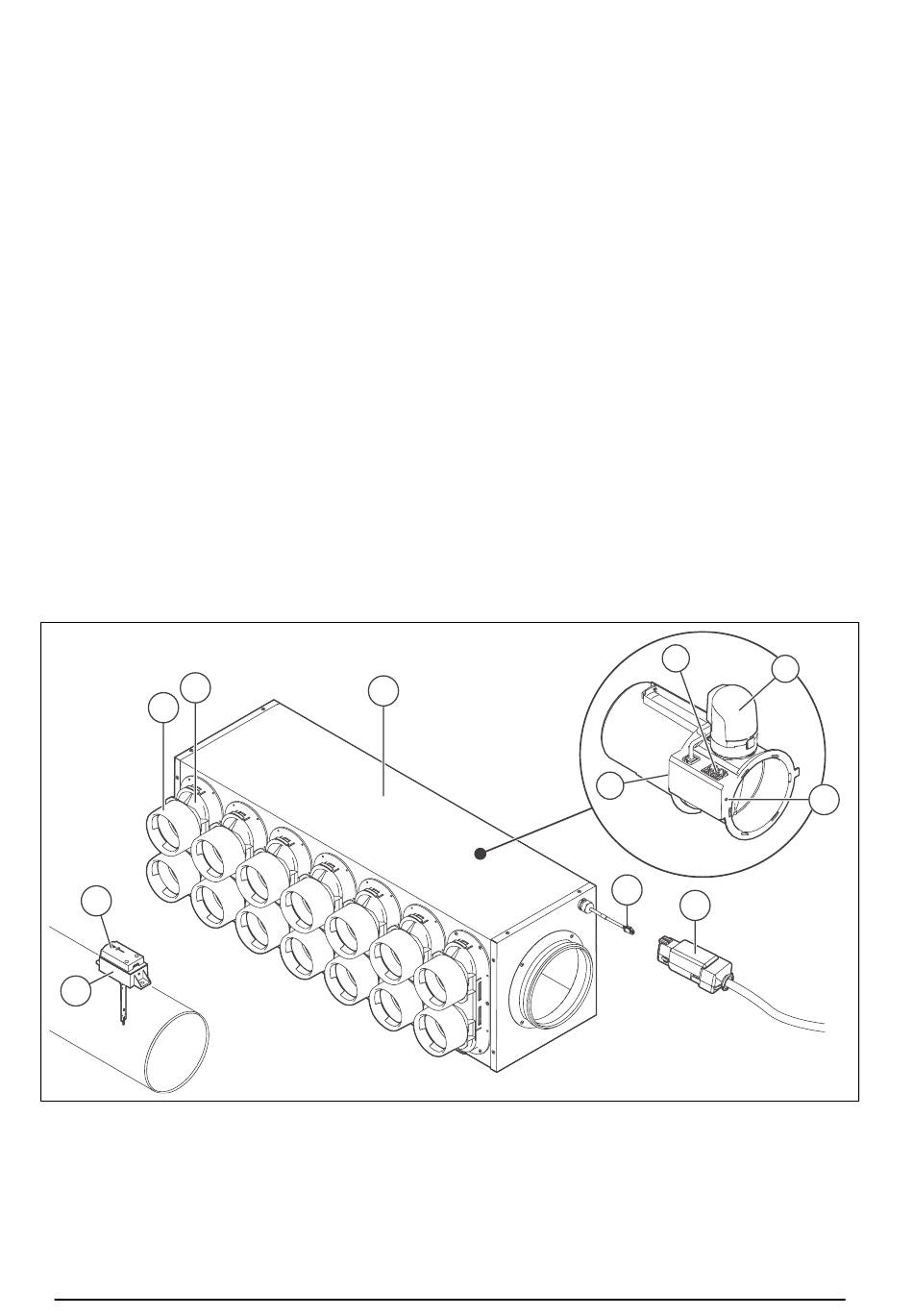

1.4 Produktübersicht
3
2
11
10
1. Verteiler
2. Anschluss für Tube F
3. Luftkanaladapter
4. Kabel mit Kabelverschraubung
5. Kabeladapter
6. Volumenstromregler
Das Produkt ist nur zur Verwendung in Wohnungen sowie
kommerziellen und gewerblichen Bereichen vorgesehen.
Das Produkt ist für den Einbau, ohne Kondensatbildung, in
Innenbereichen mit Umgebungstemperaturen von +5 °C bis
+40 °C vorgesehen. Geeignete Montageorte sind z. B. La-
gerräume, Hauswirtschaftsräume oder Dachböden.
Der Montageort muss trocken sowie staubfrei sein und vor
den Auswirkungen von Feuchtigkeit, Vibrationen, Sonnen-
sowie anderen Arten von Wärmeeinstrahlung geschützt
werden.
Das Produkt ist für den Dauerbetrieb vorgesehen und darf
nur für Wartungs- oder Servicezwecke ausgeschaltet werden.
Das Produkt ist nicht geeignet für die Beförderung von Luft,
die explosive, entzündbare oder aggressive Stoffe enthält.
Das Produkt ist nicht für Standorte vorgesehen, an denen ein
Explosionsrisiko besteht.
Schließen Sie keine Wäschetrockner an das Lüftungssystem
an.
1.3

Dokumentbeschreibung

Dieses Dokument enthält Anweisungen für die Montage, den
Betrieb und die Wartung des Produkts. Diese Arbeiten dürfen
nur von einer zugelassenen Fachkraft ausgeführt werden.
Wenden Sie sich an, Systemair um weitere Informationen
darüber erhalten, wie das Produkt an verschiedenen Monta-
georten installiert werden kann.
1
7. Kabelsteckverbinder, um die Geräte miteinander zu
verbinden
8. Systemtaste zum Koppeln des Geräts
9. LED Anzeige
10. Luftkanalsensor
11. Abdeckung für die Kabelverbindung
7
8
4
5
6
9
1
