4.3.3 Installieren des verkabelten
DRAP Zugangspunkts und
des DRAVC Reglers

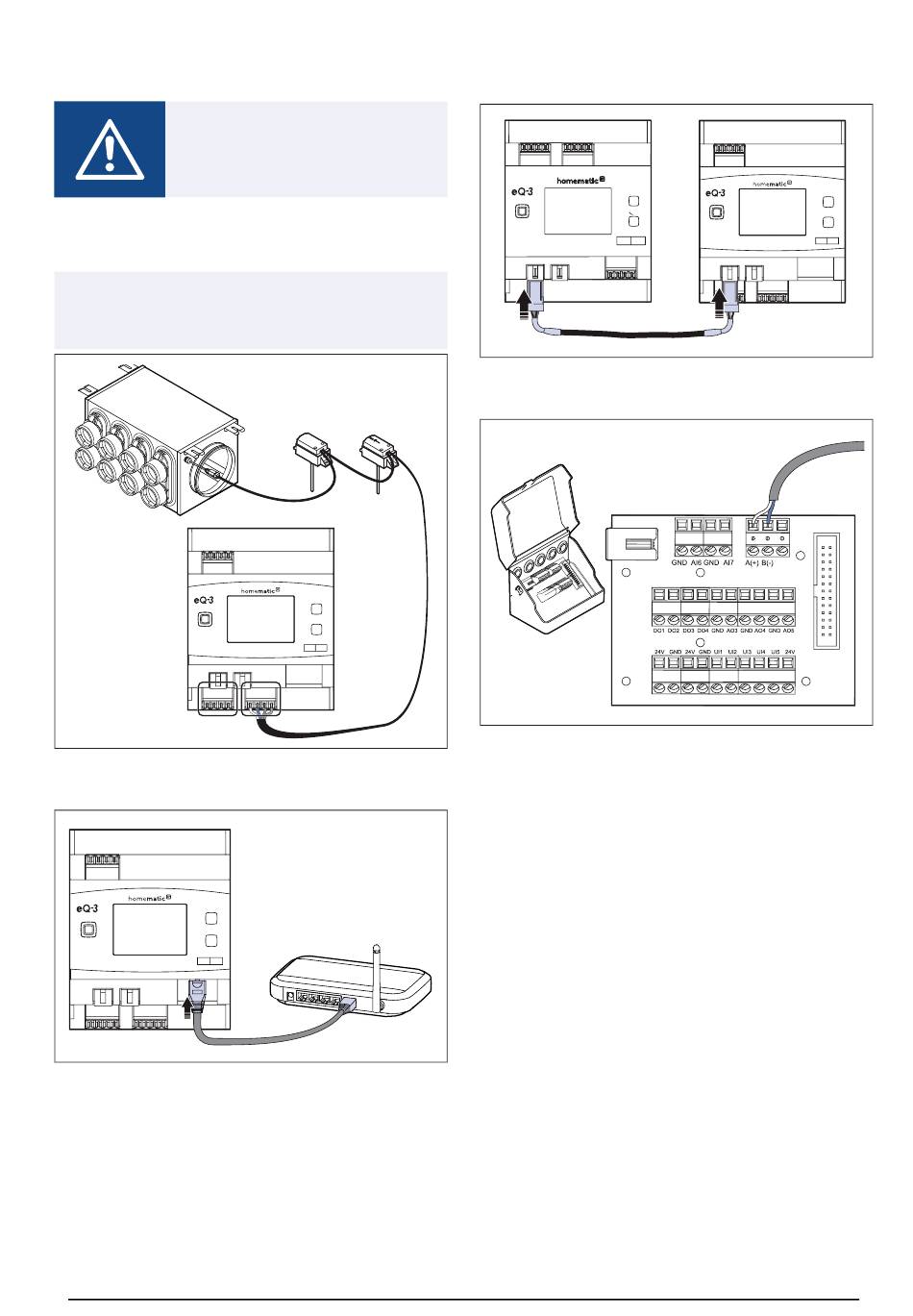

1 Schließen Sie die Kabel vom Verteiler und den Kabel-
sensoren an die Klemmleiste des verkabelten DRAP Zu-
gangspunkt angeschlossen.
Hinweis!
Stellen Sie sicher, dass die Anschlussposition und die Lei-
tungsfarbe zwischen den Geräten übereinstimmend sind.
2 Schließen Sie das Ethernet-Kabel vom Switch oder Rou-
ter an die dafür vorgesehene Buchse am verkabelten
DRAP Zugangspunkt an.
HmIPW-DRAP
10
Warnung
Der elektrische Anschluss muss von ei-
nem qualifizierten Elektriker vorgenom-
men werden.
Mode
Select
HmIPW-DRAP
+ - + -
A B A B
Mode
Select
3 Schließen Sie den verkabelten DRAP Zugangspunkt
und den DRAVC Regler gemeinsam an.
Verwenden Sie ein dafür vorgesehenes Kabel mit Stek-
kern an beiden Enden.
Channel
Select
HmIPW-P-DRAVC
4 Verbinden Sie das Kabel mit den A(+) und B(-)-An-
schlussklemmen an einem Anschlusskasten des vorge-
sehenen SAVE-Lüftungsgeräts.
5 Verbinden Sie das andere Ende des Kabels mit den ent-
sprechenden A- und B-Anschlussklemmen am DRAVC-
Regler.
6 Schließen Sie die DC-Stromversorgung an den verka-
belten DRAP Zugangspunkt an.
7 Fahren Sie mit dem Koppeln der Geräte fort. Siehe Kop-
peln des verkabelten Zugangspunkts und Koppeln
des Reglers.
Mode
Select
HmIPW-DRAP
