- Seite 1 OPTIMA-S-FC...BM Eckiger VAV mit Belimo Universalregler Handbuch...
-
Seite 2: Inhaltsverzeichnis
2/34 | OPTIMA-S-FC...BM Inhaltsverzeichnis Beschreibung ............3 Abmessungen und Gewicht . -
Seite 3: Optima-S-Fc

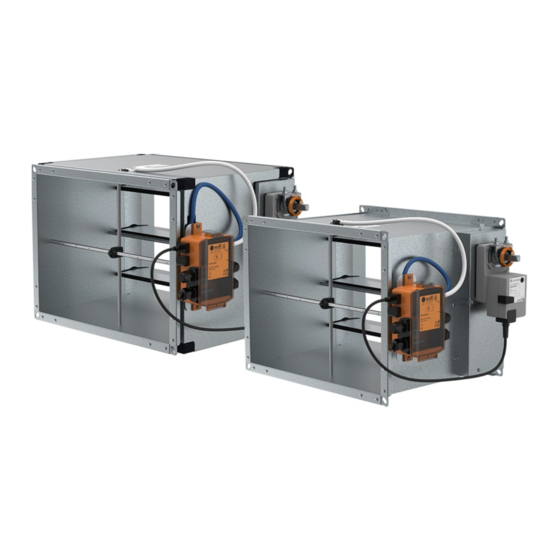

3/34 | OPTIMA-S-FC...BM Beschreibung OPTIMA-S-FC...BM ist ein ein- oder zweischaliger variabler Volumenstromregler. Das Produkt ist ideal für die Luftvolumenregelung der Zu- und Abluft. Das Produkt wird in rechteckigen Kanälen installiert. Das Produkt ist ideal für alle Anwendungen, bei denen ein variabler Luftvolumenstrom zur Belüftung, Kühlung oder Heizung erforderlich ist (Büros, Hotelzimmer, Konferenzräume, Gesundheitseinrichtungen, Wohnräume usw.) Besonderheiten •... - Seite 4 4/34 | OPTIMA-S-FC...BM Ausführung OPTIMA-S-FC...BM besteht aus einem verzinkten Stahlblechgehäuse, Aluminiumprofil-Lamellen mit Gummidichtungen und einem modularen VAV-Regelgerät. OPTIMA-SI-FC...BM ist mit einer Dämmung zur Schallreduzierung ausgestattet. Die Isolierung besteht aus einer 19 mm dicken, geschlossenzelligen Schaumstoffmatte, die durch verzinktes Stahlblech geschützt ist. Das Gehäuse enthält einen robusten, geflanschten Einbaurahmen für den Einbau in Luftkanäle. Die Lamellen sind gegenläufig.
- Seite 5 5/34 | OPTIMA-S-FC...BM OPTIMA-S(I)-FC...BM W (mm) (Nm) 1000 OPTIMA-S(I)-FC...BM-S/Q/QE/F LMQ24A-VST LMQ24A-VST LF24A-VST LM24A-VST LM24A-VST NKQ24A-VST NMQ24A-VST NF24A-VST NM24A-VST...
- Seite 6 6/34 | OPTIMA-S-FC...BM (VA) P (W) LM24A-VST 90° 120 s NM24A-VST 90° 120 s LMQ24A-VST 90° 2,5 s 14,5 NMQ24A-VST 90° 14,5 SMQ24A-VST 90° 16,5 NKQ24A-VST 90° 12,5 LF24A-VST 90° 120 s <20 s NF24A-VST 90° 120 s <20 s Legende Drehwinkel Laufzeit...
-
Seite 7: Umweltverträglichkeit
7/34 | OPTIMA-S-FC...BM Schall- und Wärmedämmmaterial für OPTIMA-SI-FC...BM Basis NBR/PVC Zelluläre Struktur Geschlossen Farbe Schwarz Dichte 80 kg/m Wasserabsorption 2 % < 5 % Widerstand Luft + U.V - Gut Wärmeleitfähigkeit (t. + 40 °C) < 0,039 W/m K Klasse 1 (DM 26/06/84) UL 94-HF1 Feuerwiderstand Klasse 0 - BS 476 Teil 6-7 UK... -
Seite 8: Fehler-/ Alarmmeldungen
8/34 | OPTIMA-S-FC...BM Funktionsbeschreibung modulare Steuer-/Stellantriebseinheit über Bus Universal- BUS- Einstellung Analog Zwangs- Istwert kommuni- Strom- regler / Kommu- Istwerte Eingang strg. Signal zierte versorgung Antrieb nikation Parameter Variablen Lesen/ Schreiben: Sollwert, AUF, ZU BM-S Modbus- Istvolumen, Modbus- AUF, ZU, BM-Q Klappen- Lesen:... -
Seite 9: Produktkomponenten
9/34 | OPTIMA-S-FC...BM Produktkomponenten H = 100, 200...1000 H = 150, 250...950 OPTIMA-S-FC...BM H = 100, 200...1000 H = 150, 250...950 OPTIMA-SI-FC...BM Legende P1 Gehäuse P2 Kanalanschlussflansch P3 Lamellen mit Dichtung P4 Messkreuz P5 Messimpulsrohre P6 Modulare Steuer-/Antriebseinheit P7 Luftstromtransmitter P8 Dämmung (OPTIMA-SI...) -
Seite 10: Abmessungen Und Gewicht
10/34 | OPTIMA-S-FC...BM Abmessungen und Gewicht H = 100, 200...1000 OPTIMA-S(I)-FC...BM (W+44) (H+44)* 310* ≤95 BM-S ≤110 BM-Q ≤115 BM-QE ≤125 BM-F W+40 (mm) OPTIMA-S(I)-FC...BM H = 150, 250...950 (W+45) (H+94)* 312* ≤95 BM-S ≤110 BM-Q ≤115 BM-QE ≤125 BM-F W+40 (mm) * Isolierung... - Seite 11 11/34 | OPTIMA-S-FC...BM OPTIMA-S-FC...BM W (mm) m (kg) 2,3 2,3 3,5 4,6 4,6 5,8 5,8 6,9 6,9 4,6 5,8 5,8 6,9 6,9 6,9 8,1 8,1 9,2 10,4 6,9 8,1 8,1 9,2 9,2 9,2 10,4 10,4 11,5 11,5 11,5 12,7 12,7 13,8 13,8 8,1 8,1 10,4 10,4 10,4 10,4 10,4 11,5 11,5 12,7 13,8 13,8 15,0 16,1 16,1 9,2 10,4 11,5 10,4 10,4 11,5 11,5 12,7 13,8 15,0 16,1 17,3 21,9 21,9 24,2 24,2 25,3 10,4 11,5 12,7 11,5 11,5 11,5 12,7 13,8 15,0 16,1 17,3 19,6 21,9 23,0 25,3 25,3 27,6 28,8...
- Seite 12 12/34 | OPTIMA-S-FC...BM Legende m (kg) Antriebsdrehmoment 5 Nm m (kg) Antriebsdrehmoment 10 Nm...
-
Seite 13: Bestellschlüssel
13/34 | OPTIMA-S-FC...BM Bestellschlüssel OPTIMA-S-FC...BM Einschaliger VAV-Regler OPTIMA-S-FC Nominale Grösse W × H Universalregler Belimo, Kommunikationsarten BM Umschaltbar: Modbus-RTU oder BACnet MS/TP oder MP-Bus oder analoger Sollwert/Rückmeldung DC 0(2)...10 V StellantriebsTypen S Standardantrieb Laufzeit 120 s Q Schnellaufender Antrieb Stellzeit 2,5 s / 4 s QE Schnellaufender Antrieb Stellzeit 2,5 s und elektrischer Notstellfunktion (verfügbar für Grössen gemäss Tabelle) F Antrieb mit mechanischer federrücklauf Notstellfunktion OPTIMA-SI-FC...BM... -
Seite 14: Beispiel Für Den Bestellcode
14/34 | OPTIMA-S-FC...BM Beispiel für den Bestellcode OPTIMA-SI-FC-400x300-BM-F Isolierter VAV-Regler, Nenngrösse 400 mm x 300 mm, mit Federrücklauf-Notstellantrieb. HINWEISE: Die Standardeinstellung des Universalreglers ist Modbus-Kommunikation. Die Standardeinstellung von V und V ist in der Schnellauswahltabelle angegeben. Sie kann auf Wunsch geändert werden, wenn dies bei der Bestellung angegeben wird. -
Seite 15: Zubehör
15/34 | OPTIMA-S-FC...BM Zubehör ZTH-EU Handbediengerät ZTH-EU ist ein Handbediengerät für VAV-Regler und kommunikative Antriebe. Das Produkt ermöglicht es dem Kunden, die Konfiguration der VAV-Regler zu ändern. ZIP-BT-NFC Konverter Bluetooth / NFC ZIP-BT-NFC ist eine Funkschnittstelle, die das Smartphone mit der Konfigurations-App Belimo Assistant via Bluetooth mit dem VAV-Regler VRU... - Seite 16 16/34 | OPTIMA-S-FC...BM Konfiguration mit ZTH-EU oder per Belimo Assistant App via NFC oder via Bluetooth durch ZIP-BT-NFC Parametrisation Berechti- Tool gung Funktion/Beschreibung/ Assistent- Parameter/Funktion Einheit/Wert ZTH-EU Expert/OEM (Bereich) VAV-Einheit/Luftkanal-Druckregelklappe - Herstellerparameter (OEM-Werte - nicht variabel) Seriennummer des OSN-Antrieb xxxxx-xxxxx-xxx-xxx –...
- Seite 17 17/34 | OPTIMA-S-FC...BM Bus parameter Berechti- Tool gung Funktion/Beschreibung/ Assistent- Parameter/Funktion Einheit/Wert ZTH-EU Expert/OEM (Bereich) Konfiguration - Kommunikation BACnet MS/TP / Bus Protokoll – Modbus / MP Bus Protokoll BACnet MS/TP MAC Adresse 0...127 – Baudrate 9600 / ... / 115200 –...
-
Seite 18: Schnellauswahl
18/34 | OPTIMA-S-FC...BM Schnellauswahl HINWEIS: * Die Standardeinstellung von V entspricht einer Luftstromgeschwindigkeit von 2 m/s und die Standardeinstellung von V entspricht einer Luftstromgeschwindigkeit von 9 m/s. Sie kann auf Anfrage geändert werden, wenn dies im Bestellschlüssel angegeben ist. Der V kann von 0 m /h bis V Wert aus der Tabelle unten angepasst werden. - Seite 19 19/34 | OPTIMA-S-FC...BM @ 11 m/s V @ 2 m/s V @ 9 m/s @ 11 m/s V @ 2 m/s V @ 9 m/s 3861 3159 6336 1152 5184 5148 4212 7920 1440 6480 6435 1170 5265 9504 1728 7776 7722 1404...
- Seite 20 20/34 | OPTIMA-S-FC...BM @ 11 m/s V @ 2 m/s V @ 9 m/s @ 11 m/s V @ 2 m/s V @ 9 m/s 7128 1296 5832 11880 2160 9720 8910 1620 7290 13860 2520 11340 10692 1944 8748 15840 2880 12960...
- Seite 21 21/34 | OPTIMA-S-FC...BM @ 11 m/s V @ 2 m/s V @ 9 m/s @ 11 m/s V @ 2 m/s V @ 9 m/s 13068 2376 10692 19008 3456 15552 15246 2772 12474 21384 3888 17496 17424 3168 14256 23760 4320 19440...
-
Seite 22: Technische Daten
22/34 | OPTIMA-S-FC...BM Technische Daten Technische Diagramme und weitere technische Daten stehen Ihnen unter design.systemair.com zur Verfügung... -
Seite 23: Installation
23/34 | OPTIMA-S-FC...BM Installation OPTIMA-S(I)-FC...BM = (2×W×H)/(W+H) = 3 × D (mm) 360° ≥ 200 ≥ 250... -
Seite 24: Elektrische Anschlüsse
24/34 | OPTIMA-S-FC...BM Elektrische Anschlüsse AC/DC 24 V, Stetig regelnd (VAV) Der VAV Regler arbeitet mit Einstellpunkten über Analogeingangssignal (Klemme 3) und Rückführsignal (Klemme 5). – DC (0) 2 V …10 V DC (0) 2 V …10 V – Zusätzliche Funktionen können durch die Verbindung der Zwangssteuer-Eingänge z1 und z2 aktiviert werden. Die Priorität dieser Funktionen ist höher als die VAV-Modulationsoperation mit analogem Eingang. - Seite 25 25/34 | OPTIMA-S-FC...BM AC/DC 24 V, Stufenschaltung (CAV) Der VAV-Regler arbeitet mit einem Sollwert in Einzelschritten, der durch unterschiedliche Potentiale am Analogeingang (Klemme 3) und der analogen Rückmeldung (Klemme 5) erzeugt wird. Klemme 2-3 = V 3 unbelegt = V Klemme 1-3 = Klappe geschlossen (Modus 2...10V) Klemme 1-3 = V (Modus 0...10 V)
- Seite 26 26/34 | OPTIMA-S-FC...BM BACnet MS/TP oder Modbus RTU (Dieser Betriebsmodus erfordert eine Parametrisierung) VAV-Regelung im Bereich V ... V und weitere Funktionalitäten, wobei alle Variablen über den Bus (Klemmen 7, 8) kommuniziert werden - mittels Modbus- oder BACnet-Protokoll. DC (0) 2 V …10 V –...
- Seite 27 27/34 | OPTIMA-S-FC...BM BACnet MS/TP oder Modbus RTU mit analogem Sollwert (Hybridmodus) (Dieser Betriebsmodus erfordert eine Parametrisierung) VAV-Regelung im Bereich V ... V und weitere Funktionalitäten mit Sollwertablesung über Analogeingang (Klemme 3) und Rückmeldung über Analogausgang (Klemme 5). Alle anderen Variablen werden über den Bus (Klemmen 7, 8) kommuniziert - per Modbus- oder BACnet-Protokoll.
- Seite 28 28/34 | OPTIMA-S-FC...BM MP-Bus (Dieser Betriebsmodus erfordert eine Parametrisierung) VAV-Regelung im Bereich V ... V und andere Funktionalitäten, wobei alle Variablen über den Bus (Klemmen 1, 2, 5) kommuniziert werden - mittels MP-Bus-Protokoll. – – Zusätzliche Funktionen können durch die Verbindung der Zwangssteuer-Eingänge z1 und z2 aktiviert werden. Die Priorität dieser Funktionen ist höher als die VAV-Modulationsoperation mit analogem Eingang.
- Seite 29 29/34 | OPTIMA-S-FC...BM Anschluss des passiven Sensors (Busbetrieb) Der vom passiven Sensor gemessene Wert kann als Variable per Bus kommuniziert werden. z1 z2 – – 12 13 14 15 16 Geeignet für Ni1000 und Pt1000...
- Seite 30 30/34 | OPTIMA-S-FC...BM Anschluss des aktiven Sensors (Busbetrieb) Der vom aktiven Sensor gemessene Wert kann als Variable per Bus kommuniziert werden. z1 z2 – – 12 13 14 15 16 Möglicher Eingangsspannungsbereich: DC 0...10 V (Auflösung 5 mV) Beispiel: • Aktive Temperatursensoren •...
- Seite 31 31/34 | OPTIMA-S-FC...BM Anschluss Schaltkontakt (Busbetrieb) Der Binärwert des Schaltkontakts kann als Variable per Bus kommuniziert werden. z1 z2 – – 12 13 14 15 16 Anforderungen Schaltkontakt:Der Schalter muss in der Lage sein, einen Strom von 10 mA @ 24 V sauber zu schalten. Beispiel: •...
-
Seite 32: Transport, Lagerung Und Bedienung
32/34 | OPTIMA-S-FC...BM Transport, Lagerung und Bedienung Transport- und Lagertemperaturbereich: -20 °C bis +40 °C, trockene Innenraumbedingungen. Betriebstemperaturbereich: -20 °C ... +70 °C im Kanal, -20 °C ... +50 °C am Stellantrieb. -
Seite 33: Ergänzung
Abweichungen von den hierin enthaltenen technischen Spezifikationen sowie den Bedingungen sind mit dem Hersteller zu besprechen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die erforderlichen Parameter nicht beeinträchtigt. Aktuelle Informationen zu unseren Produkten finden Sie auf design.systemair.com. - Seite 34 Systemair DESIGN • 2023-04-25 • Handbook_OPTIMA_S_FC_BM_de-CH • Working • Übersetzung der Original-Anleitungen...
