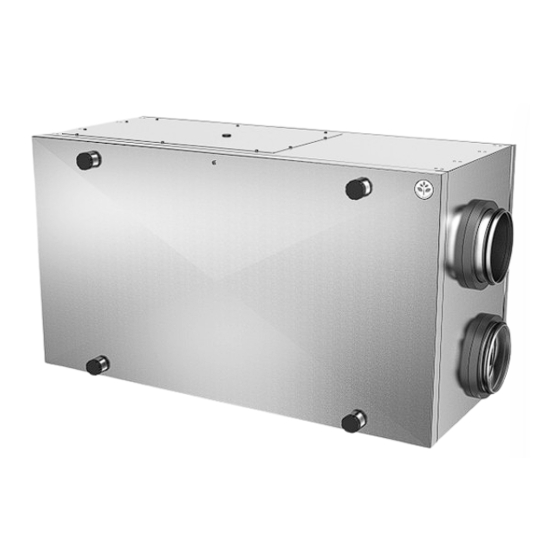

- Seite 1 SAVE VSR 300/500 Service und Zubehör Montageanleitung Aus dem Englischen übersetztes Dokument | · v1_1.12.0...
- Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht............1 Warnhinweise ........27 Interne Komponenten ......28 Gewährleistung ........1 6.2.1 Beschreibung der Typenschild...........1 Komponenten ......28 Entsorgung und Recycling ......1 Elektrische Anschlüsse ......30 Wichtige Sicherheitshinweise......1 6.3.1 Hauptplatinenlayout....30 Verwendungszweck .......2 6.3.2 Externe Anschlüsse Warnungen...........2 (außenliegenden Konformitätserklärung......3 Anschlussbox) ...... -
Seite 5: Übersicht
Übersicht | Übersicht Für den korrekten und sicheren Betrieb des Geräts ist es wichtig, dieses Handbuch sorgfältig durchzulesen, das Gerät entsprechend den Anweisungen zu nutzen und die Sicherheitsvorgaben zu befolgen. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß... -
Seite 6: Verwendungszweck
| Wichtige Sicherheitshinweise • Bei jeglichen Arbeiten im Umfeld der Einheit ist die Schutzausrüstung zu tragen. • Kinder dürfen nicht mit dem Gerät spielen. Verwendungszweck • Berücksichtigen Sie die anlagenrelevanten Bedingungen und Anforderungen des Anlagenherstellers oder Anlagenbauers. • Sorgen Sie dafür, dass alle Warnschilder auf der Einheit vollständig und lesbar sind. •... -
Seite 7: Konformitätserklärung
Produkt: Lüftungsgerät mit Wärmerückgewinnung: SAVE VSR 300/500 (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen Installati- onsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Ar- beiten, die anschließend an dem Produkt ausgeführt werden.) -
Seite 8: Technische Daten
| Technische Daten Technische Daten Energieverbrauch und Absicherung Das SAVE VSR 300/500 verfügt über ein eingebautes elektrisches Nachheizregister mit 1670 W. VSR300 VSR500 Modell 1670 W Nachheizregister Ventilatoren 166 W 338 W Energieverbrauch, gesamt 1836 W 2008 W 10 A... -
Seite 9: Abluft, Filter Vom Typ G3/Iso Coarse 60
• Der Wochenplan und die Luftstromeinstellungen richtig programmiert wurden. Konfiguration Allgemeines SAVE VSR 300/500 beinhaltet eine moderne Bedieneinheit mit LCD Touchscreen, auch bekannt als HMI - Human Ma- chine Interface. Über die Bedieneinheit sind alle aktuellen Werte des Lüftungsgerätes ersichtlich und ermöglicht den Zu- griff auf alle Systemfunktionen. -
Seite 10: Menü-Übersicht
| Konfiguration Ein und Aus Schieberegler zum Zurück-Taste, um zu einem vorherigen Aktivieren oder Deaktivieren einer Menü zurückzukehren, das sich in der Funktion. Weiße Blasen - Funktion ist oberen linken Ecke befindet inaktiv, grüne Blasen - Funktion ist aktiv. Schaltfläche zum Abbrechen von Pfeil nach oben, um einen Wert zu Abbre- Änderungen... -
Seite 11: Benutzermodi
Konfiguration | 5.5.1 Benutzermodi Das erste Symbol am Anfang des Startbildschirms zeigt den momentan aktiven Benutzermodus an. Um den Benutzer- modus zu ändern, berühren Sie das Symbol für den aktiven Benutzermodus (Pos. 2) und wähle einen neuen Benutzer- modus aus der Liste aus. Die Einheit verfügt über 2 permanente und 5 temporäre User-Modi zur Auswahl. Es kann immer nur ein Modus aktiv sein. -
Seite 12: Digitale Eingangsfunktionen
| Konfiguration Text Symbol Beschreibung Einstellung Betriebsstufe Abluftventilator für Anwenderfunktion Stoßlüftung. Diese kann auf Hoch eingestellt werden um STOßLÜFTUNG einen schnellen Luftaustausch zu erzielen. Aktiver Zeitraum einstellbar in Minuten. Einstellung Betriebsstufe Abluftventilator für Anwenderfunktion Kaminofen. Diese kann z.B. für den Zuluftventilator auf HOCH und den Abluftventilator auf NIEDRIGeingestellt werden. -
Seite 13: Digitaleingabe Und Modushierarchie
Konfiguration | 5.5.1.4 Digitaleingabe und Modushierarchie Benutzermodi und Funktionen haben eine andere Hierarchie. Benutzerfunktionen, die über HMI oder mobile APP akti- viert werden, wie zB Abwesend, Party, Kaminofen, Urlaub und Stoßlüftung, werden durch manuelle Auswahl der AUTO and MANUELL-Lüftermodi unterbrochen. EIN Kaminofen Funktion hat die höchste Priorität zwischen Benutzerfunktionen. -
Seite 14: Luftstromeinstellungen
| Konfiguration Der Steuerungsmodus der Temperatur kann im Service / Konfiguration-menü geändert werden. 5.5.2.1 ECO-Modus ECO-Modus ist eine Energiesparfunktion, die im Menü Temperatur einstellen aktiviert werden kann. Die Funktion ECO-Modus ist nur verfügbar, wenn eine Nachheizregister installiert und in der Regelung aktiviert wurde. Während derECO-Modus aktiv ist, wird ein Temperatursollwert, bei dem die Heizung aktiviert wird, verringert, um eine Aktivierung des Heizgerätes während der kalten Nacht zu vermeiden. -
Seite 15: Luftqualität (Iaq)
Konfiguration | 5.5.4 Luftqualität (IAQ) Die Einheit steuert automatisch die Raumfeuchtigkeit und / oder CO Durch Einstellen der Luftstromeinstellung. Der Luftstrom wird erhöht, wenn die Luftqualität abnimmt. Bedarfssteuerung-Funktion ist verantwortlich für IAQ (Innenluftqualität) Regulierung. Relative Luftfeuchtigkeit (RL) und/oder CO Sensoren sind für die IAQ-Überwachung verantwortlich. Innenluftqualität (IAQ) -Anzeige ist verfügbar, wenn AUTO-Modus undBedarfssteuerung-Funktion aktiviert ist. -
Seite 16: Hauptmenü
| Konfiguration Text Symbol Beschreibung Warmluft aus dem Wohnraum wird verwendet, um den Wärmetauscher mit einem Dämpfer im Außenluftkanal abzutauen. Die Einheit schaltet von Außenluft Sekundärluft auf Sekundärluft, während der Abluftventilator stoppt und die Warmhalteluft erhöht die Temperatur im Wärmetauscher. Funktion setzt Geschwindigkeit des Zuluftventilators auf Hoch Niveau und entlüftungsventilator zum Niedrig Niveau, um Luftdruck innerhalb der Wohnung für bessere Staubansammlung durch zentralen Staubsauger zu... -
Seite 17: Alarme
Konfiguration | 5.7.1.5 Version Geräte-Modellname, Herstellernummer, Seriennummer und Geräte-Software-Versionen für Mainboard, HMI und IAM. 5.7.2 Alarme Eine detaillierte Information über aktive Systemalarme und Alarmprotokoll der letzten 20 Ereignisse. 5.7.2.1 Aktive Alarme Der Alarmbildschirm ist leer, wenn keine aktiven oder protokollierten Alarme vorhanden sind. Drücken Sie die TasteHILFE auf den aktiven Alarm, um auf FAQ und Fehlerbehebung zuzugreifen (falls vorhanden). - Seite 18 | Konfiguration Alarmname Erklärung Mach Folgendes Die Rotationsgeschwindigkeit des Schnellverbinder des Ventilators Abluftventilator UpM Abluftgebläses ist niedriger als die prüfen. Mindestanforderungen. Lüfterfehler. Wenden Sie sich an Ihren Installationsfirma oder Ort des Kaufs. • Alarm stoppt die Einheit. Durchfluss- oder Druckalarm für Zuluftventilator Überprüfen Sie, ob der Luftschlauch Regelfehler...
- Seite 19 Konfiguration | Alarmname Erklärung Mach Folgendes Sekundärluftklappe Sekundärluftabtauung Überprüfen Sie, ob der fehlgeschlagen Sekundärluftklappe in der richtigen Außenlufttemperatursensor misst Position ist. <10° C in 2 Sek nach dem Abtauen Überprüfen Sie, ob der Dämpfer ODER richtig angeschlossen ist und das Außenlufttemperatursensor misst Kabel nicht beschädigt ist.
- Seite 20 | Konfiguration Alarmname Erklärung Mach Folgendes Zeit für Filterwechsel. Change the filter. Filter Filter nach den Anweisungen im Benutzerhandbuch wechseln. Details zu den Filterhändlern finden Sie im Hilfemenü. Alarm Zusatzrelger Error from external device. Überprüfen Sie, ob das externe Gerät ordnungsgemäß...
-
Seite 21: Wochenprogramm
Konfiguration | Der Alarm Feueralarm kann nur über einen digitalen Eingang aktiviert werden. Dieser dient zur Anbindung von einem Rauchmelder oder Brandmeldeanlage. Der Digitaleingang muss alsFeueralarm konfiguriert sein. Der als Sammelalarmkonfigurierte digitale Ausgang wird aktiviert sobald ein Alarm ansteht, mit Ausnahme von Alarm Externer Stopp, Ausgang in Handbetrieb (manuell) und Manueller Ventilatorenstopp. -
Seite 22: Filter
| Konfiguration 5.7.4 Filter In diesem Menü wird die verbleibende Zeit (in Monaten) bis zum Filterwechsel angezeigt. Die Bearbeitung ist durch ein Passwort gesperrt. Verwenden Sie das Administratorpasswort. Weitere Informationen finden Sie unter Passworteinstellungen im Service / Konfiguration-Menü. Setzen Sie die Dauer bis zum nächsten Filterwechsel für einen Zeitraum von 3-15 Monaten in Schritten von 1 Monat. Die Standardeinstellung beträgt 12 Monate. - Seite 23 Konfiguration | Funktionen die als digitale oder universale Eingänge ausgewählt werden können. forts. Feueralarm Das Lüftungsgerät ist aufgrund eines Brands gestoppt. Geeignet zur Anbindung von Rauchmeldern oder ähnlichem. Konfigurierbarer Aktivierung von kundenspezifischen Luftvolumenströmen, die vom Benutzer eingestellt wurden. Digitaleingang 1 Konfigurierbarer Aktivierung von kundenspezifischen Luftvolumenströmen, die vom Benutzer Digitaleingang 2...
- Seite 24 | Konfiguration Verfügbare digitale Ausgänge forts. Externe Die externe Ventilatoransteuerung ist derzeit nicht möglich. (z.B. bei aktivierter Ventilatoransteuerung Abtauung). gesperrt Umwälzpumpe für Start/Stopp-Signal an die Sekundärpumpe des Reglers Erhitzer, Kühler oder Heizung, Kühlung oder Zusatzregler Zusatzregler Lüfterausgang PWM (Pulsweitenmodulation) Signal und Triac-Ausgang sind bereits auf spezifische Klemmen voradres- siert und können nicht verändert werden;...
- Seite 25 Konfiguration | • Ausschaltverzögerung der Erhitzerpumpe einstellen Die Voreinstellung ist 5 Minuten. Diese Option ist verfügbar, wenn ein Wasser / Change-over Heizgerät-Typ ausgewählt ist. Ansteuerung: Off / 1-60 min. Kühler • Wählen Sie den Kühlertyp. Jede Auswahl entriegelt zusätzliche Konfigurationsoptionen. Die Standardeinstellung ist Kein Kühler.
- Seite 26 | Konfiguration • Konfigurieren Sie den Kaskadenregelungssollwert für die Min / Max-Zulufttemperatur, P-Band, I-Zeit. Nur verfügbar für die Modi Raumtemperaturregelung / Abluftemperaturregelung. ECO-Modus • Einstellungen für den ECO-Modus. Offset für das Nachheizregister festlegen. Die Voreinstellung ist 5°C. Ansteuerung: 0-10°C. Ventilatorsteuerung •...
- Seite 27 Konfiguration | Volumenkon- Druckkon- Externe Einstellung RPM (UpM) Manuell stant (CAV) stant (VAV) Ansteuerung SAF K-Faktor K-Faktor für Zuluftventilator (Zuluftven- tilator) Bereich: 0-1000 Abluftventilator einstellen. Die EAF K-Faktor Standardeinstel- (Abluftven- lungen basieren tilator) Bereich: 0-1000 auf dem Gerätetyp. Außentempe- Zweck dieser Funktion ist es, das Gerät vor Frost zu schützen, indem ein unausgewogener raturkompen- Luftstrom bei extremen Wintertemperaturen erzeugt wird, oder die Zufuhr von kalter/heißer sation...
-
Seite 28: 4.1U/Min Für Den Gewünschten Luftstrom Finden
Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool auf der Systemair Website verwendet werden. 1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus. 2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m /h, m / s oder cfm für Zuluft... -
Seite 29: Anwenderfunktionen
Konfiguration | Bild 5 Beispiel für Zuluft und Abluft 4. Verwenden Sie diese Vorgehensweise, um die Drehzahl für jede Betriebsstufe zu bestimmen: Minimum, Niedrig, Normal, Hoch, Maximum. 5. Über die Bedieneinheit können Sie diese bestimmten Werte unter Service / Konfiguration → Regelungs- funktionen →... -
Seite 30: Datensicherung
| Konfiguration Anschluss des IAM an ein drahtloses Netzwerk 1. Wenn Ihr drahtloser Router WPS nicht unterstützt, muss die Wi-Fi-Verbindung manuell hergestellt werden. Des- halb müssen Sie mit der Bedientafel den Wi-Fi-Namen finden und ein Passwort eingeben. 2. Gehen Sie in der Bedientafel in das Menü Service -> Kommunikation -> WLAN-Einstellungen . 3. -
Seite 31: Passworteinstellungen
Service | 5.7.6.9 Passworteinstellungen Das Service-Level ist immer mit einem Passwort gesperrt. Weitere Menüebenen haben eine separate Option zum Sperren. Wenn die Passwortanforderung für verschiedene Menüebenen aktiviert ist, werden diese mit dem Administra- torkennwort freigeschaltet. Wählen Sie aus, welche Menüs gesperrt werden sollen oder nicht. 5.7.7 Hilfe FAQ, Fehlersuche von Alarmen und Kontaktinformationen zur Unterstützung finden Sie in diesem Menü. -
Seite 32: Interne Komponenten
| Service Interne Komponenten Bild 6 Interne Komponenten Position Beschreibung Zuluftventilator Überhitzungsschutzsensor Rücksetzen-Taste Überhitzungsschutz Interner elektrischer Nacherhitzer Rotorsensor Rotationswärmetauscher Außenluftsensor Zuluftfilter Abluftventilator Antriebsriemen für Rotationswärmetauscher Rotormotor Relative Feuchtigkeits-/Ablufttemperatursensor. Abluftfilter Zuluftsensor Externe Anschlüsse 6.2.1 Beschreibung der Komponenten 6.2.1.1 Ventilatoren Die Ventilatoren verfügen über externe EC-Motoren, die stufenlos individuell 16-100% gesteuert werden können. Die Motorlager sind lebensdauergeschmiert und wartungsfrei. - Seite 33 Der Filtertyp ist auf der Oberseite des Filters angegeben. 6.2.1.3 Wärmetauscher SAVE VSR 300/500 ist mit einem leistungsstarken Rotationswärmetauscher ausgestattet. Aus diesem Grund wird die erforderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss. Der Wärmetauscher kann zu Reinigungs- und Wartungszwecken heraus genommen werden, weitere Informationen entnehmen Sie bitte dem "Benutzerhandbuch".
-
Seite 34: Rückstelltaste Überhitzungsschutz
Der elektrische Anschlusskasten befindet sich oben auf dem Gerät hinter einem Abdeckungsblech. 1. Hauptleiterplatte 6.3.1 Hauptplatinenlayout Das SAVE VSR 300/500 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Die Abbildung zeigt die Hauptplatine. Weitere Informationen siehe Schaltplan. | v1_1.12.0... - Seite 35 Service | Bild 7 Anschlüsse der Hauptplatine Position Beschreibung Hauptplatine Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung Klemmen für einen TRIAC Klemmen für die Netzspannung Klemmen für die Stromversorgung des Abluftventilators Klemmen für die Stromversorgung des Zuluftventilators Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 —...
-
Seite 36: Externe Anschlüsse (Außenliegenden Anschlussbox)
| Service Position Beschreibung Klemmen zur Drehzahlregelung des Abluftventilators Klemmen zur Drehzahlregelung des Zuluftventilators 6.3.2 Externe Anschlüsse (außenliegenden Anschlussbox) Die Anbindung der externen Komponenten erfolgt über die außenliegenden Anschlussbox. Bild 8 Außenliegenden Anschlussbox und Platine. Position Beschreibung Verbindung zur Hauptplatine. Anbindung der Bedieneinheit (HMI) oder des Internetkommunikationsmoduls (IAM) Modbus RS485 Anschluss AI6–7... -
Seite 37: Zubehör
4. Check that the rotor belt is not slipping if the unit has rotating heat exchanger. Zubehör SAVE VSR 300/500 Haben viele verfügbare Zubehörkomponenten, die verwendet werden können, um die Funktionali- tät des Gerätes zu erweitern und den Komfort zu erhöhen. -
Seite 38: Internetkommunikationsmodul (Iam)
| Zubehör Internetkommunikationsmodul (IAM) Das Internetkommunikationsmodul (IAM) ist ein Modul, das es ermöglicht, das Lüftungsgerät über eine mobile Anwendung (App) oder direkt vom Com- puter zu steuern und automatische Updates zu erhalten. SAVE Touch Cloud Die Anwendung läuft auf einer Cloud. Für den Zugriff auf das Lüftungsgerät über die Cloud ist eine Internetanbindung erforderlich. - Seite 39 D. Zugang zur mobilen Anwendung Systemair. Es stehen zwei Optionen zur Verfügung: • D1 - Laden Sie die Systemair Mobile App auf Ihr Gerät herunter und installieren Sie sie. Die Systemair mobile An- wendung (APP) steht sowohl für Android wie auch für IOS Betriebssysteme zur Verfügung.
-
Seite 40: Luftqualitätssensoren
• 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • Systemair CO Kanalsensor — 14906 • Systemair CO Wandsensor - 14904 • Raumsensor 0-50C (Temperatur) — 211525 • Systemair CO RH und Temperatur Sensor —... -
Seite 41: Erhitzer Im Außenluftkanal Installiert
• 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • Anschlusssatz CB Vorerhitzer — 142852 • VSR 300: CB 160-1,2 230V/1 elektrisches Heizregister — 5291 • VSR 500: CB 200-2,1 230V/1 elektrisches Heizregister — 5384 7.3.1.1 Erhitzer im Außenluftkanal installiert Installation und Anschluss 1. -
Seite 42: Erhitzer Im Zuluftkanal Installiert
| Zubehör 7.3.1.2 Erhitzer im Zuluftkanal installiert Anschlüsse 1. Installieren Sie das elektrische Heizregister (ELH) im Zu- luftkanal mit einem Abstand von mindestens 100 mm zum Gerät. Das Relais (RL) steuert das Heizregister. Schließen Sie das Relais an einen freien digitalen Aus- gang in der Anschlussbox (CB) an. - Seite 43 Zubehör | VSR 300: VSR 500: VBC 160-2 Wasserheizregister PWW— 5458 VBC 200-2 Heizregister PWW— 5459 VBC 160-3 Wasserheizregister PWW — 9840 VBC 200-3 Heizregister PWW — 9841 ZTV 15-0,4 2-Wege-Ventil — 9829 ZTV 15-0,6 2-Wege-Ventil — 6571 ZTV 15-0,6 2-Wege-Ventil — 6571 ZTV 15-1,0 2-Wege-Ventil —...
-
Seite 44: Wasserkühlregister Für Kanalmontage
• 4 - Fortluft Komponente/Produkt — Artikelnummer: • RVAZ4 24A Stellantrieb 0-10V (S) — 9862 • Kanalsensor -30-70C (SAT) — 211524 VSR 300: VSR 500: CWK 160-3-2,5 Kaltwasserkühler — 30022 CWK 200-3-2,5 Kaltwasserkühler — 30023 ZTV 15-0,4 2-Wege-Ventil — 9829 ZTV 15-0,6 2-Wege-Ventil —... -
Seite 45: Change-Over Register Für Heiz-/Kühlfunktion
Zubehör | 5. Wenn ein Kanaltemperaturfühler den internen Zulufttemperatursensor ersetzt, muss er nicht neu konfiguriert werden. Hinweis! Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert werden. - Seite 46 | Zubehör Hinweis! Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert werden. 6. Ein Thermostat kann dazu verwendet werden, Signale zu senden (Change-Over-Feedback), welches Medium (heiß oder kalt) sich gerade in einer Leitung befindet.
-
Seite 47: Luftstromregelung
Verwendung für die CAV-Regelung zwei IRIS-blenden oder ein ähnliches Produkt mit einem bekannten K- Faktor verwendet werden. Komponente/Produkt — Artikelnummer: • SAVE CAV/VAV Set — 140777 • VSR 300: SPI-160 C Irisblende — 6753 • VSR 500: SPI-200 C Irisblende — 6754 Installation und Anbindung •... - Seite 48 • Relais-Kit: RMK — 153549 • Relais-Kit mit Transformator für 24 VAC-Klappen: RMK–T — 153548 • VSR 300: EFD 160 Dämpfer + TF230 Motor (U/V) — 7122 TUNE-R-160-3-M4 (U/V) — 311969 • VSR 500: EFD 200 Dämpfer + TF230 Motor (U/V) — 7162 TUNE-R-200-3-M4 (U/V) —...
-
Seite 49: Druckwächter
Zubehör | Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Stellsignal zum Relais konfigurieren. Gehen Sie zum Menü Ausgang. Wählen Sie die Registerkarte DIGITAL. Wählen Sie den Digitalausgang, an den das Relais angeschlossen ist. Wenn er zum Beispiel an DO3 an der Anschlussplatine angeschlossen ist, wählen Sie DIGITAL AUSGANG 3 und als Signalart Außen-/Abluftklappe aus. -
Seite 50: Mehrere Bedieneinheiten
| Zubehör Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Gehen Sie zum Menü Eingänge. Wählen Sie die Registerkarte UNIVERSAL. 4. Wählen Sie den Universaleingang, an den die Leitung des Differenzdruckschalters angeschlossen ist. Wenn er zum Beispiel an UI1 auf der Anschlussplatine angeschlossen ist, dann wählen Sie OptionUNIVERSAL EIN- GANG 1. -
Seite 51: Bewegungsmelder
(Standard 1111). Gehen Sie dann zum Menü Components , wählen Sie Heat Exchanger und stellen Sie die Funktion Passive house ein. 2. Installieren Sie den vom Passive House Institute (PHI) zugelassenen Filter. Komponente / Produkt - Artikelnummer: • BF VSR 300 PH kit — 211585 • BF VSR 500 PH kit — 211586 | v1_1.12.0... - Seite 52 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
