Installieren Der Kanalsensoren - Systemair Rav Einbau-, Betriebs- Und Wartungsanleitung

6 Installieren Sie den Verteiler.
7 Schließen Sie das Kabel des Verteilers an den Kabel-
adapter an.
8 Schließen Sie das Kabel vom Kabeladapter an den ver-
kabelten DRAP-Zugangspunkt an oder fahren Sie mit
dem Anschluss weiterer Geräte fort (zum Beispiel
Kanalsensoren).
9 Koppeln Sie nun die angeschlossenen Geräte oder füh-
ren Sie diesen Schritt später aus. Siehe
des Volumenstromreglers.
Hinweis!
DRAP-Zugangspunkt muss zuerst installiert werden, um
die Komponenten zu koppeln.
8
4.3.2
Die Kanalsensoren messen die Luftqualität VOC, NOx und
Volumenstrom.
Der Kanalsensor muss in den Abluft- und Zuluftkanälen in-
stalliert werden.

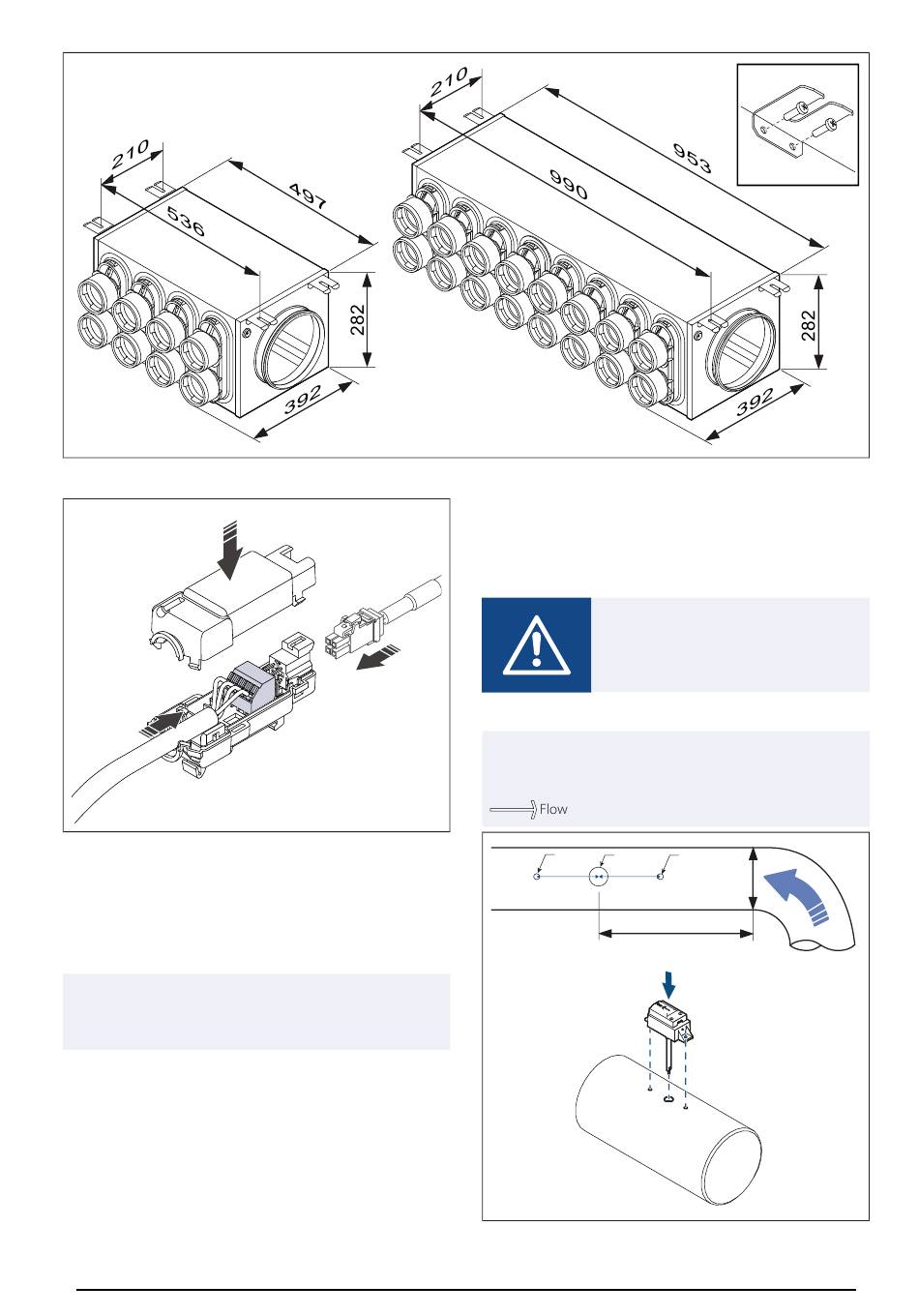

1 Installieren Sie den Kanalsensor.
Hinweis!
Stellen Sie sicher, dass die Richtung des Volumenstroms
korrekt ist. Siehe Anzeige auf dem Kanalsensor
5.2.4 Koppeln
Installieren der
Kanalsensoren
Warnung
Der elektrische Anschluss muss von ei-
nem qualifizierten Elektriker vorgenom-
men werden.
.
3,2mm
12mm 3,2mm
40mm 40mm
min. 3 x A
A
