Koppeln des DRAVC Reglers

Hinweis!
Stellen Sie sicher, dass die Modbus-Verbindung zwischen
dem DRAVC-Regler und dem SAVE-Lüftungsgerät herge-
stellt wurde.
1 Starten Sie die Homematic IP-App auf Ihrem Smart-
phone oder Tablet.
2 Wählen Sie den Menüpunkt Weitere > Gerät koppeln.

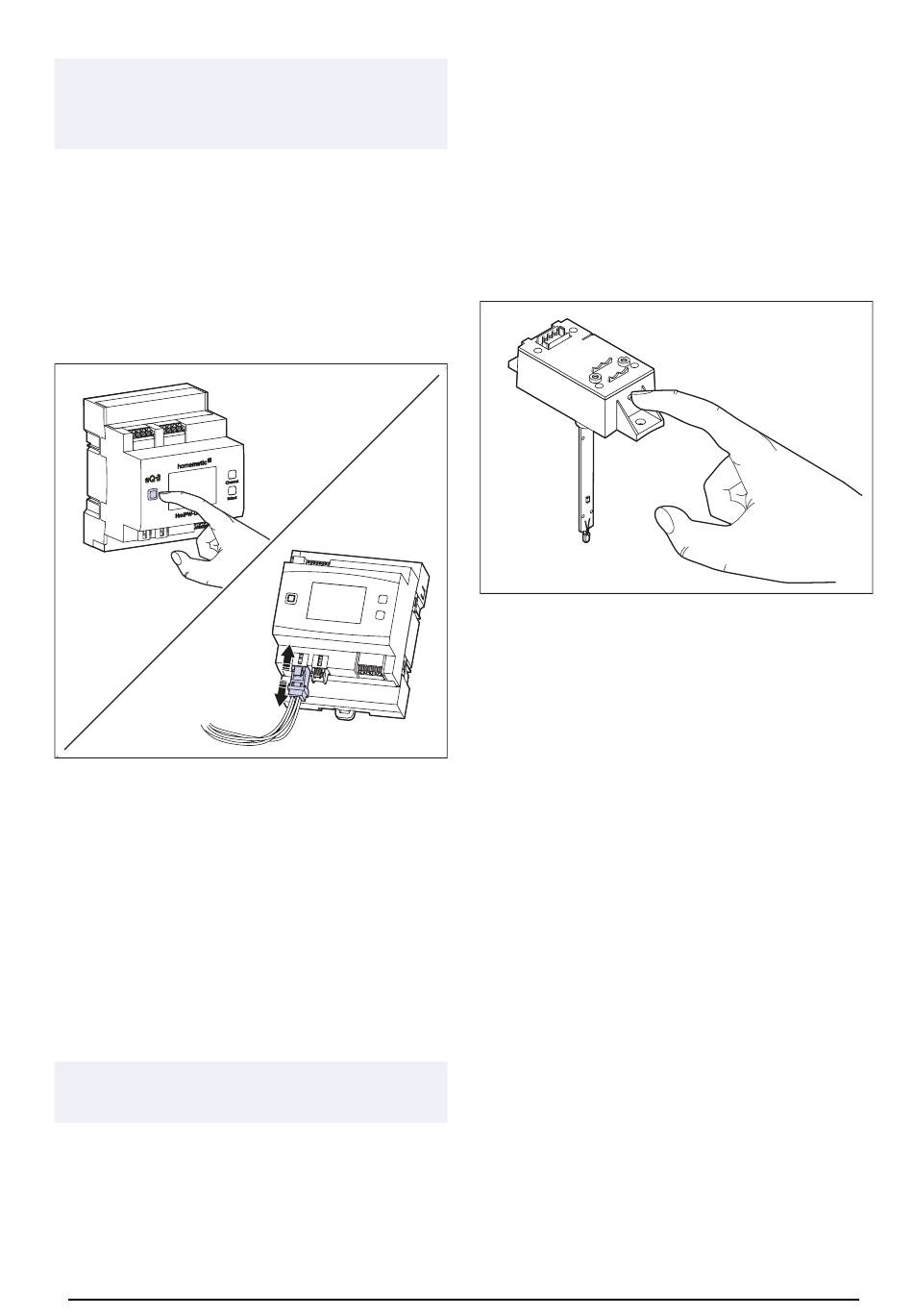

3 Aktivieren Sie den Kopplungsmodus für das Gerät. Dies
kann auf zwei Arten erfolgen:
• Betätigen der Systemtaste.
• Trennen und Wiederanschließen des Stromkabels.
Das Gerät wird in der Homematic IP-App 3 Minuten lang
angezeigt.
4 Wählen Sie das Gerät aus der Liste aus und geben Sie
zur Bestätigung die letzten vier Zeichen der SGTIN-
Nummer ein.
Alternativ dazu können Sie den Code auf dem Aufkleber
des Geräts scannen.
5 Weisen Sie den verkabelten DRAVC-Regler dem Raum
zu, in dem er sich befindet (z. B. dem Lagerraum).
Diesem Raum muss außerdem der erste Kanal zugewie-
sen werden.
6 Optional können Sie dem Gerät einen Namen geben
(z. B. DRAVC- Regler).
7 Wählen Sie Kanal 1 aus und weisen Sie ihn demselben
Raum zu, den Sie auch dem DRAVC-Regler zugewiesen
haben (z. B. Lagerraum).
Hinweis!
Dieser Schritt darf nicht übersprungen werden.
8 Optional können Sie dem Kanal 1 aus einen Namen ge-
ben (z. B. Kanal 1 – Lagerraum).
Nachdem der verkabelte DRAVC-Regler erfolgreich hinzuge-
fügt wurde, fahren Sie mit der Kopplung der Sensoren für Zu-
und Abluftkanal an die Homematic IP-App fort.
12
5.2.3

Koppeln von Kanalsensoren

Sie müssen die Sensoren sowohl für Zu- als auch für Abluft-
kanäle der Homematic IPApp zufügen.
1 Starten Sie die Homematic IP-App auf Ihrem Smart-
phone oder Tablet.
2 Wählen Sie den Menüpunkt Weitere > Gerät koppeln.
3 Aktivieren Sie den Kopplungsmodus für das Gerät. Dies
kann auf zwei Arten erfolgen:
• Betätigen der Systemtaste.
• Trennen und Wiederanschließen des Bus-Kabels.
Das Gerät wird in der Homematic IP-App 3 Minuten lang
angezeigt.
4 Wählen Sie das Gerät aus der Liste aus und geben Sie
zur Bestätigung die letzten vier Zeichen der SGTIN-
Nummer ein.
Alternativ dazu können Sie den Code auf dem Aufkleber
des Geräts scannen.
5 Warten Sie, bis der Kopplungsvorgang abgeschlossen
ist.
6 Weisen Sie den Montageort des Kanalsensors dem
Raum zu, wo auch der DRAVC-Regler zugewiesen wur-
de (z. B. Lagerraum). Stellen Sie sicher, dass dem aus-
gewählten Raum Kanal 1 zugewiesen wurde.
7 Optional können Sie dem ersten Kanalsensor einen Na-
men geben (z. B. Sensor Zuluftkanal).
8 Wählen Sie Kanal 1 aus.
9 Weisen Sie den ersten Kanalsensor auf der Grundlage
seines Montageorts dem Zu- oder Abluftkanal zu.
10 Weisen Sie den ausgewählten Kanal 1 aus demselben
Raum zu, den Sie auch für Kanal 1 aus des DRAVC-
Reglers verwendet haben (z. B. Lagerraum).
11 Optional können Sie den Namen des Geräts ändern
(z. B. das Wort Zuluft oder Abluft hinzufügen) und dann
die Menüschaltfläche Weiter.
12 Distributor boxFortfahren
13 Wählen Sie die Option Weiteres Gerät hinzufügen, um
den zweiten Kanalsensor hinzuzufügen und zu koppeln.
Koppeln Sie nach dem erfolgreichen Hinzufügen beider Ka-
nalsensoren den Volumenstromregler mit der Homematic
IPApp zufügen.
