Seite 1

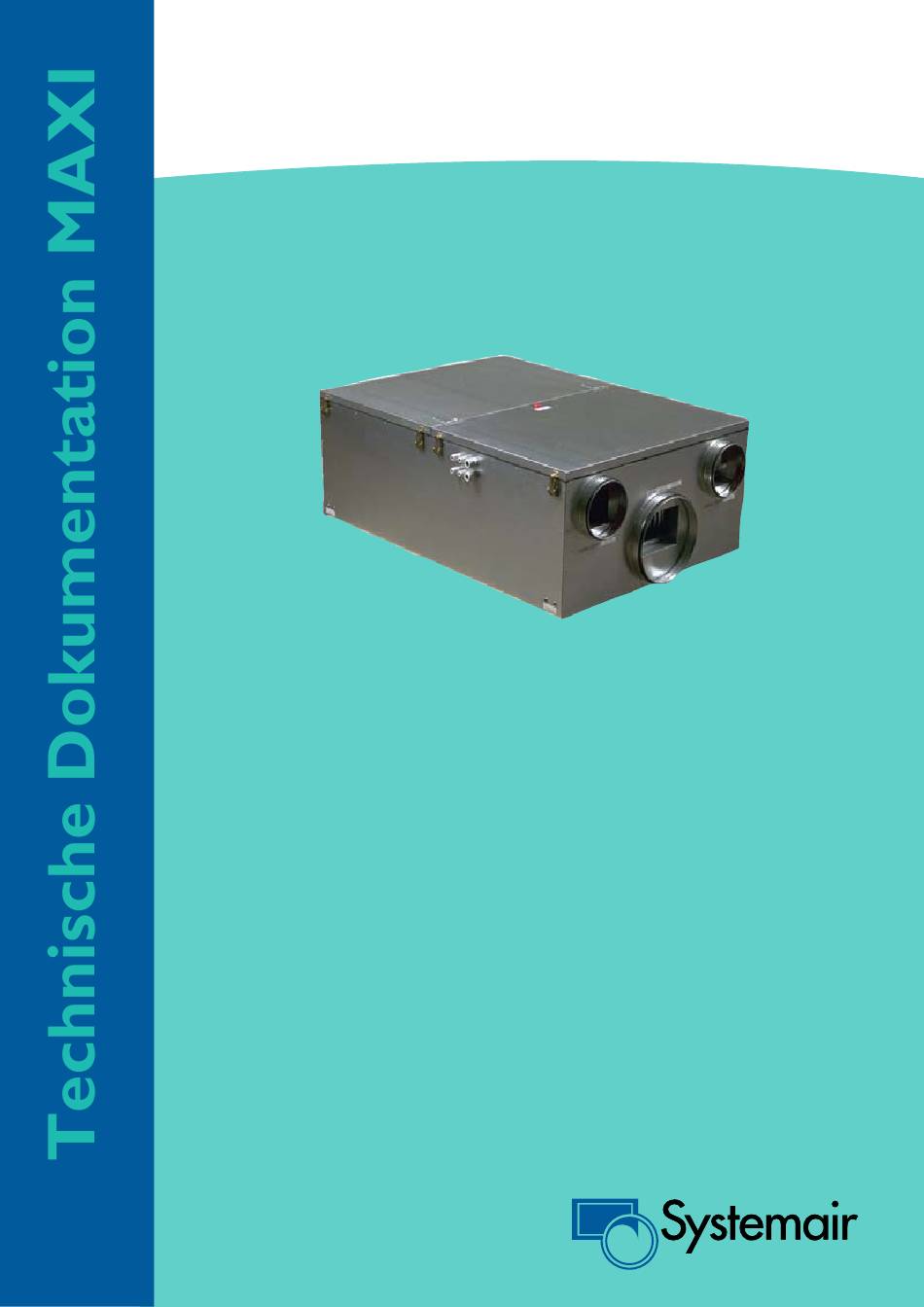

Technische Dokumentation MAXI www.systemair.de...
Seite 2
Allgemeines Systemair Kompaktlüftungsgeräte wur- EC Ventilatorantrieb - geräusch- Steuerung den speziell entwickelt, um zukünftige arm und energiesparend Die Kompaktlüftungsgeräte werden Energieanforderungen zu erfüllen. Sie Im Gegensatz zu Antrieben mit komplett mit Steuerung geliefert, zeichnen sich durch sehr geringen Transformator oder Frequenzum-...
Seite 3
Informationen erhalten Sie bei einem die Frischlufttemperatur. Die Zeitfunktion der Steuerung funk- Regin-Händler in Ihrer Nähe. tioniert auf Wochenbasis, das heißt, Bei Systemair sind eigenständige Lüf- Freie Kühlung für jeden einzelnen Wochentag kön- tungsgeräte erhältlich, die eine Da- nen zwei verschiedene Betriebszeiten (TG-R6/PT1000) Wandmontierter tenübertragung über Exoline, Modbus...
Seite 4
• Topvex 1000, 1500, TR03, 04 und 06, Rotovex SR03, 04, 06: Corrigo 17 S • Topvex TR09, 12, 15, Rotovex SR07, 09, 11 und Maxi: Corrigo E28 Die Möglichkeiten der drei Reglertypen in den jeweiligen Geräten sind in den folgenden Tabellen abgebildet.
Seite 5
Allgemeines - Regelung Corrigo Einstellungen S = serienmäßig vorhanden P = mögliche Einstellung O = auf Wunsch erhältlich Corrigo 17S Corrigo 15S Topvex 1000, 1500, TR 03, 04, 06 / Rotovex SR03, 04, 06 Temperatursteuerung Abluft Zuluft Zuluft mit Außentemp.ausgleich Ventilatorsteuerung 2-stufig (EC-Motoren stufenlos einstellbar von 35-100 %)
Seite 6
Ventilator. Die Filter sind drucküberwacht. Der anfängliche Heizregister – Wasser ALLGEMEINES Druckverlust beträgt beim Modell Maxi 1100 90 Pa, beim Modell Maxi Das Heizregister befindet sich vor Maxi-Geräte werden in Plastikfolie 1500 100 Pa und beim Modell Maxi dem Zuluftventilator. Das Register ist verpackt auf Paletten geliefert.
Seite 7

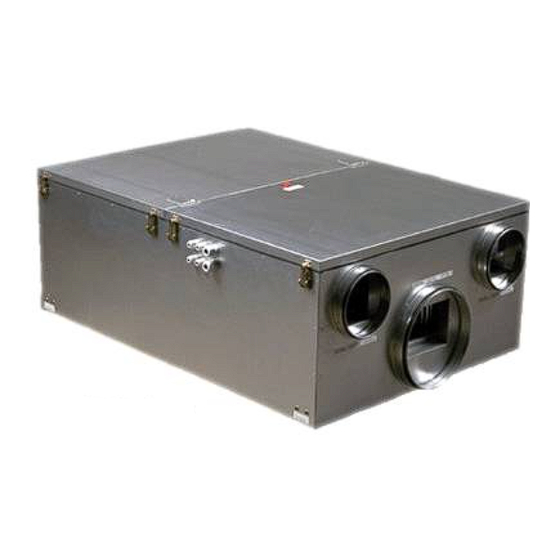

Maxi - Wärmerückgewinnungsgeräte Beschreibung Wärmetauscher Bypass-Funktion Kondensatablauf Maxi-Geräte sind mit einem Alu- Beim Modell Maxi 1100 ist ein Bypass Maxi-Geräte verfügen über einen Wärmetauscher mit gewellten für den Wärmetauscher bereits Kondensatablauf am kurzen Ende des Platten ausgestattet. Der Wärme- eingebaut. Für die Modelle Maxi 1500 Geräts, der bei stehender Montage...
Seite 8
Diagramme Luftleistung Maxi MAXI 1100 Zuluft Zuluft/Fortluft Mittelfrequenzbereich, Hz Ausblas, dB(A) 125 250 500 Max. 230 V Mittel 150 V Messbedingungen: 230V = 0.21 m /s 150V = 0.26 m Abluft/Frischluft Mittelfrequenzbereich, Hz Ansaug, dB(A) 125 250 500 Max. 230 V...
Seite 9
MAXI 1500 Zuluft Zuluft/Fortluft Oktavband, Hz 125 250 500 L wA Einlass dB(A) 68 L wA Aulass dB(A) 78 Messbedingungen: q = 0,25 m³/s, P s = 394 Pa Abluft/Frischluft Oktavband, Hz 125 250 500 L wA Einlass dB(A) 67...
Seite 10
MAXI 2000 Zuluft Zuluft/Fortluft Oktavband, Hz 125 250 500 L wA Einlass dB(A) 62 L wA Aulass dB(A) 82 Messbedingungen: q = 0,28 m³/s, P s = 480 Pa Abluft/Frischluft Oktavband, Hz 125 250 500 L wA Einlass dB(A) 61 L wA Auslass dB(A) 83 Messbedingungen: q = 0,30 m³/s, P s = 454 Pa...
Seite 11
Heizregister-Daten Maxi Heizregister, elektrisch* Maxi 1100EL Maxi 1500 EL Maxi 2000 EL Leistung, kW Luftmenge, m 1100 1050 1300 1500 1050 1300 1740 2000 Frischluft Zuluft °C Zuluft °C Zuluft °C * Bei obigen Berechnungen wurde von einer Ablufttemperatur von 20 °C und einem Wärmetauscherwirkungsgrad von 50 % ausgegan- gen.
Seite 12
UDM 1100 UDM 1500/2000 UDM 1500/2000 * Hinweis: Montieren Sie je eine Klappe auf das Fortluftrohr und das Zuluftrohr. Hinweis: Maxi hat zwei Rohre für Abluft und Frischluft. Ein bis zwei Dämpfer können je nach Bedarf für die Abluft/Frischluft angeschlossen werden.
Seite 13
Allgemeines Zubehör Klappen - EFD Frischluftklappe Schallleistungspegel, L (dB) = L = Diagram K = table) Die EFD Verschlussklappe ist eine Korrekturfaktor K Absperrklappe passend für alle Ge- Mittelfrequenzbereich, Hz räte. Sie ist mit einem 24V AC-Motor 125 250 500 mit Federrückstellung ausgestattet.
Seite 14
Allgemeines Zubehör Kühlregister - CWK/PGK Massbild CWK Kühlregister – Wasser ødy øD R½" H±1 G±3 Kaltwasserkühlregister für runde G±3 K±1 L±5 Rohrleitungen. Gehäuse aus ver- zinktem Stahlblech mit Kupfer- rohren und Aluminiumlamellen. Inspektionsklappen zur einfachen øD H ødy F Gewicht Reinigung und Wartung.
Seite 17
Allgemeines Zubehör Schalldämpfer Berechnung des Druckverlusts beim rechteckigen Schalldämpfer Diese Berechnungen gelten nur, wenn der Schalldämpfer an beiden Enden an ein Rohr angeschlossen ist. Massbild LDR Massbild LDC Beispiel: Berechnung des Druckver- lusts beim LDR 70-40 (mit Ventila- tor-Modell RSI 70-40 L3~) mit Hilfe des nebenstehenden Diagramms.
Seite 18
Luft zu verhindern. Vier Schrauben an der Vorderseite ermöglichen eine einfache Demontage zur Reinigung des Gitters. Abmessungen ITA Systemair bietet zahlreiche Luftaus- Montage: Schrauben Sie die Rück- lässe und auch Drosseleinrichtungen wand des Gitters an die Wand. Das an, die zusätzlich für ein angenehmes...
Seite 19
Frischluft und Abluft. Die An- Die THM Dachhaube kann bei schlüsse passen für Standardrohr- den Maxi-Geräten vom Typ 1100/ 1500/2000 eingesetzt werden. Die leitungen. VGM hat 2 x Ø250 mm Dachhaube verfügt über 2 x Ø250 Anschlussstutzen für Frischluft sowie 1 x Ø315 mm Anschlussstutzen...
Seite 20
Allgemeines Zubehör Ventile und Stellantriebe AQM – Ventilantrieb, Wasser- STV/STR – Wasserventil/Warm- Technische Daten ven-til wasser, 2/3-Wege Max. Differenzdruck 1,6 MPa Ein mikropro- STR ist als 2- und Kennlinie quadratisch zessorgestützter 3-Wege-Ventil Mediumtemp. -5…+185°C Stellantrieb, der zur Steuerung des Medium Warm-, Kalt-, mit über ein 0…10V Warmwassers im...
Seite 21
Elektrisches Zubehör MFRO – Filterwächter TG-KH/PT1000 - TG-R5/PT1000 - (U-Rohr Manometer) Temperaturfühler (Rohr) Temperaturfühler (Raum) Zur Messung der Raumtemperatur. Zur Messung der Temperatur in Lüftungsrohren. Technische Daten Temperaturbereich -30…+70°C Zeitkonstante* 50 s Schutzart IP65 Technische Daten Ein einfacher und kompakter Temperaturbereich 0…50°C U-Rohr-Manometer.
