Einbau-, Betriebs- und Wartungsanleitung
DE

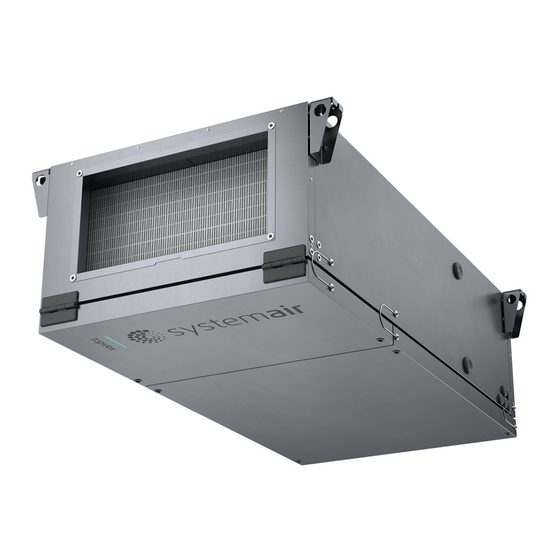

Topvex FS
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SystemAir Topvex FS

  • Seite 1 Einbau-, Betriebs- und Wartungsanleitung Topvex FS...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einleitung............. 1 Festlegen von Passwörtern in der Access- Anwendung..........17 Produktbeschreibung ........1 Festlegen eines Admin-Passworts ....17 Verwendungszweck ........1 Festlegen von Passwörtern für Bediener Dokumentbeschreibung ........ 1 und Wartungspersonal........ 18 Produktübersicht ......... 1 Zulässige Zeichen für Passwörter ....18 Übersicht über gelieferte Teile ......
  • Seite 3 Reinigen des Produkts........ 30 So tauschen Sie die Filter aus ...... 30 Austauschen des Ventilators ......30 Trennen den Access-Regler......31 So tauschen Sie die Batterie des Access- Reglers aus..........31 Zurücksetzen von ausgelösten Sicherungen und des ausgelösten Überhitzungsschutzes ........ 32 Ersatzteile..........
  • Seite 5: Einleitung

    Wenden Sie sich an, Systemair um weitere Informationen Verwendungszweck darüber erhalten, wie das Produkt an verschiedenen Monta- georten installiert werden kann. Topvex FS wird zur Belüftung verwendet und an ein rundes oder eckiges Kanalsystem angeschlossen. Das Produkt ist Produktübersicht Zuluftventilator Luftstromwächter (AFS) nur für Geräte mit...
  • Seite 6: Übersicht Über Gelieferte Teile

    17. Zuluftwerte 18. Klasse Zuluftfilter 15 16 19. Hersteller und Herstellungsland 20. Scannbarer Code Verwenden Sie ein mobiles Gerät, um den Code zu scannen und rufen Sie dann das Systemair Dokumentenportal auf, um weitere Dokumente und entsprechende Übersetzungen zu finden.
  • Seite 7: Typbezeichnung

    Sie sich mit den Anweisungen vertraut gemacht haben, Produkthaftung bevor Sie Arbeiten am Produkt ausführen. Systemair haftet nicht für Schäden, die durch das Produkt • Befolgen Sie die lokalen Richtlinien und Gesetze. unter den folgenden Bedingungen verursacht werden: • Das Produkt darf nicht in Betrieb genommen werden, •...
  • Seite 8: Persönliche Schutzausrüstung

    Wenden Sie sich an technischen Support von Systemair , falls sonstige Reparaturarbeiten erforderlich sind. • Verwenden Sie stets Ersatzteile von Systemair. • Je nach Modell und Baugröße können Schallpegel von über 70 db(A) auftreten. Rufen Sie www.systemair.com auf, um ausführlichere Informationen über Ihr Produkt zu erhalten.
  • Seite 9: Transport Und Lagerung

    Verwenden Sie einen Gabelstapler, um das Produkt auf Transport und Lagerung der Palette zu transportieren. Warnung Stellen Sie sicher, dass das Produkt während des Transports nicht beschädigt oder feucht wird. Ein beschädigtes oder nasses Produkt kann einen Brand oder Stromschlag verursachen. Warnung Gehen Sie beim Transport des Produkts vorsichtig vor.
  • Seite 10: Montage

    Installieren des Produkts • Überprüfen Sie das Produkt und alle Komponenten auf Schäden. Installieren Sie Topvex FS auf dem Boden, an der Wand oder in einer Zwischendecke. • Stellen Sie sicher, dass die Informationen auf dem Typen- schild der Auftragsbestätigung entsprechen.
  • Seite 11: Wand- Oder Bodenmontage

    Unterlegscheiben (A) an den Montagehalterungen des Montagefläche und der Montagehalterung an. Produktgehäuses. Im Lieferumfang des Produkts sind Verwenden Sie für die Struktur der Montagefläche geeig- kleine Schwingungsdämpfer (B) enthalten. nete Schrauben. Diese werden nicht von Systemair geliefert. Anschließen der Kanäle an das Produkt Warnung Drehen des Ventilatorlaufrads.
  • Seite 12: Übersicht Kanalanschluss

    4.4.1 Übersicht Kanalanschluss So montieren Sie den Bringen Sie mindestens 100 mm Isoliermaterial am Au- ßenluft- und Zuluftkanal an. Zuluftsensor Vorsicht Falls Sie ein Nachheizregister oder einen Kühler verwen- den, montieren Sie diesen zwischen dem Zuluftsensor Verwenden Sie in Gebieten mit sehr ge- und dem Produkt.
  • Seite 13: Drehen Des Wasserheizregisters

    Anschluss ausgeführt werden muss, sau- ber und trocken ist. • Stellen Sie sicher, dass der Schaltplan den Anschluss- klemmen im Schalt-und Steuerschrank entspricht. Sie können den Schaltplan über den scannbaren Code auf dem Typenschild des Produkts abrufen oder unter www. systemair.com.
  • Seite 14: Anschließen Des Produkts An Die Stromversorgung

    Weitere Informationen entnehmen Sie bitte dem Schalt- Warnung plan, den Sie über den scannbaren Code auf dem Typen- schild des Produkts oder unter www.systemair.com finden. Lösen Sie den Sicherheitsdraht nicht, be- vor Sie die Schrauben an der Klappe ge- • Stellen Sie sicher, dass der Querschnitt des Schutzer- löst haben.
  • Seite 15: So Schließen Sie Zubehörteile An

    Anschließen eines Abluftventilators Optional können Sie einen Abluftventilator installieren und Verwenden Sie zur Drehzahlregelung zwischen 0 bis 10 V diesen parallel mit dem Topvex FS Zuluftventilator betreiben. den verfügbaren Ausgang, zum Beispiel AO3. Verwenden Wählen Sie einen EC-Ventilator oder einen Ventilator mit Sie für die Rückmeldung den verfügbaren digitalen Eingang,...
  • Seite 16 Hinweis! Alarm: Statuskontakt des Ventilators wird geöffnet oder geschlossen, wenn der Alarm im Ventilator ausgelöst wird. Betriebsanzeige: Statuskontakt des Ventilators wird geöffnet oder geschlossen, wenn der Ventilator eingeschaltet wird (bis er stoppt). Konfiguration > Funktionen > Ventilatorregelung Ventilator Zuluftventilator + Abluftventilator Art der Rückmeldung für den Abluftventilator Alarm Wählen Sie die Option Manuell im Ventilatorregelungstyp:...
  • Seite 17 Beispiel 1: Wenn die Rückmeldungsart Alarm ausgewählt ist und der Öffnerkontakt als Kontaktfunktion ausgewählt wurde, wird bei geöffnetem Kontakt ein Alarm ausgelöst. Beispiel 2: Wenn die Rückmeldungsart Betriebsanzeige ausgewählt ist und der Schließerkontakt als Kontaktfunktion ausge- wählt wurde, wird bei nicht geschlossenem Kontakt ein Alarm ausgelöst, wenn der Ventilator gestartet wird. Hinweis! Stellen Sie sicher, dass die Kontaktfunktion des Eingangs korrekt ist.
  • Seite 18: Anschluss Von Externem Zubehör

    5.5.3 Anschluss von externem Zubehör Tabelle 1 Analogeingänge Regler Anmerkungen Zubehör T1:0 Rauchmelder (Calectro UG-3-0) Vorgesehener Eingang für Rauchmeldung T1:+ T14:24V +24V 24 V DC Stromversorg. max. 550 mA CO2-/Feuchtigkeitssensor T14:AI6 0..10V Analogeingang T14:0V 0 V DC Strom T15:24V +24V 24 V DC Stromversorg.
  • Seite 19 Tabelle 3 Digitale Ausgänge (Forts.) Regler Anmerkungen Zubehör T63:COM X1:24 V Klemmleiste X1 24 V/DC Stromzufuhr von X1 X1:0 V Fortluftklappe 0 V Stromzufuhr von X1 T64:DO4 DO-Relais, max. 4 A Regler Brandschutzklappe T64:COM Signalstromkreis für Brandschutzklappe T65:DO5 DO-Relais, max. 4 A Betriebsanzeige T65:COM Signalstromkreis für Betriebsanzeige...
  • Seite 20 Tabelle 5 Universaleingänge Regler Anmerkungen Zubehör T81:0V 0 V DC Strom T81:24V 24 V DC Stromversorg. max. 550 mA Temperatursensor PT1000 für Zuluft T81:REF Referenz T81:UI1 Universaleingang T82:0V 0 V DC Strom T82:24V 24 V DC Stromversorg. max. 550 mA Temperatursensor PT1000 für Außenluft T82:REF...
  • Seite 21: Starten Des Produkts

    Starten des Produkts Bei der Erstinbetriebnahme des Produkts müssen Passwörter erstellt werden. Festlegen von Passwörtern in der Access-Anwendung Hinweis! Die Informationen in diesem Dokument gelten für Software der Access-Anwendung in der Version 5.4 oder neuer. Bei der Erstinbetriebnahme des Produkts müssen Passwörter festgelegt werden. In diesem Abschnitt wird beschrieben, wie individuelle Passwörter festgelegt werden und wie vorzugehen ist, wenn die Passwörter verloren gehen.
  • Seite 22: Festlegen Von Passwörtern Für Bediener Und Wartungspersonal

    Meldung angezeigt, dass Sie Folgendes durchführen müssen Admin-Passwort wird erneut angezeigt. Die Passwörter fürService und Bediener müssen ebenfalls erneut festgelegt werden. Hinweis! Nach dem Zurücksetzen aktiviert das System die Inbe- triebnahmeeinstellungen. Wenn keine Inbetriebnahmeein- stellungen verfügbar sind, werden die Werkseinstellungen von Systemair aktiviert.
  • Seite 23: Inbetriebnahme

    Inbetriebnahme Das Access Application Tool ermöglicht das Erstellen eines Inbetriebnahmeprotokolls. Dieses Protokoll besteht aus einer PDF-Datei mit aktuellen Werten und Einstellungen, die über den Regler ausgelesen wurden. Vor der Inbetriebnahme auszuführende Schritte • Stellen Sie sicher, dass die Installation und der elektrische Anschluss ordnungsgemäß...
  • Seite 24: Betrieb

    Betreiben Sie das Produkt mithilfe der Access NaviPad- Bedieneinheit oder der App Access Connect by Systemair. 60 % 18:17 Tue 17 Jan Sie können Access Connect by Systemair über Google Play Air Handling Units für Android-Geräte oder App Store für iOS-Geräte Search herunterladen.
  • Seite 25: Überblick Über Das Softwaremenü Der Access-Anwendung

    Überblick über das Softwaremenü der Access-Anwendung Der Inhalt in der Spalte „Beschreibung“ in der Menü-Über- sicht hängt von der Konfiguration des Lüftungsgeräts ab. Symbol Beschreibung Menüebene 1 Menüebene 2 • Betriebsmodus • Erweiterter Betrieb Home – • Außenlufttemperatur • Temperatursollwert Allgemeine Übersicht zum Betriebszustand Betriebsübersicht des Lüftungsgeräts.
  • Seite 26 Symbol Beschreibung Menüebene 1 Menüebene 2 Servicestopp • EIN/AUS • Kommunikation • Kommunikation Geräte • Einstellung der SI Einheiten Systemeinstellungen • Einstellungen speichern und wiederherstellen • Software • Funktionsaktivierung • Temperaturregelung • Ventilatorregelung • Ventilator Kompensationskurven • Feuer/Rauch Funktionen • Filterüberwachung •...
  • Seite 27: Überblick Über Startseite Der Access-Anwendung

    4.3 °C 20.9 °C Extended run Setpoint adjustment 0 min Bild 1 Startseite (A) nur bei Access Connect by Systemair; Um zur Liste der verfügbaren Produkte zurückzukehren, siehe Informationen unter HMI-Bedienung. (B) Betriebsmodus (C) Außenluft (D) Zuluft (E) Erweiterter Betrieb...
  • Seite 28: Einloggen In Die Access-Anwendung Mit Dem Entsprechenden Benutzermodus

    Die Access-Regelung bietet zwei Optionen für die Zuweisung der IP-Adressen, Dynamic Host Configuration Protocol, DHCP, und statische IP-Adressen. Die Lüftungsgeräte von Systemair werden mit DHCP ausgeliefert. Es ist eine IP-Adresse für den Access-Regler und eine IP- Adresse für das Access NaviPad erforderlich.
  • Seite 29: Daten Und Einstellungen

    Daten und Einstellungen Daten und Einstellungen 31. Januar 13:28 Betriebsübersicht > Ein-/Ausgangsstatus > Energiemonitor > Temperaturregelung > Ventilatorregelung > Bedarfssteuerung > Feuer/Rauch > Filterüberwachung > Alarmliste > Im Daten und Einstellungen menü finden Sie eine Übersicht über den Betriebsstatus des Produkts. 8.10 Flussdiagramm 8.10.1...
  • Seite 30: Sprache

    Einloggen mit Benutzer oder Service befindet. 8.11 Sprache Wechseln Sie auf die Startseite der Access- 8.11.1 So ändern Sie die Anwendung. Spracheinstellung Wechseln Sie zum Sprache Menü. NaviPad Wählen Sie die Sprache aus. Ausloggen und Einloggen , um die Einstellung •...
  • Seite 31: Konfiguration

    • Blockiert einzustellen. wurde Hinweis! 8.15.1 So quittieren Sie die Weitere Informationen zur Konfiguration finden Sie in der Access-Konfigurationsanleitung unter www.systemair.com. Alarmmeldungen Einloggen mit Benutzer oder Service befindet. Tippen Sie auf das Alarmsymbol. 8.14 Systeminformation Tippen Sie auf den aktiven Alarm.
  • Seite 32: So Nutzen Sie Einen Computer, Um Die Benutzeroberfläche Anzuzeigen

    Sie aus der Liste das korrekte Produkte aus. Sie kön- nen maximal 9 Produkte auswählen und damit eine Verbindung herstellen. Access Connect by Systemair Falls die Verbindung zum Produkt unterbrochen wurde, wechselt die App zur Liste der Lüftungsgeräte zurück.
  • Seite 33: Wartung

    Wartung Warnung Aktivieren Sie den Betriebsstoppschalter vor der Wartung, sofern in der Anleitung nichts anderes angegeben ist. Siehe 8.18 So stoppen Sie das Produkt zu Wartungszwecken. Warnung Warnung Verwenden Sie eine Ausrüstung, die für Seien Sie vorsichtig bei der heißen Arbeiten in der Höhe geeignet ist, und Fläche am Heizregister.
  • Seite 34: Reinigen Des Produkts

    Sie diese mit warmem Seifenwasser. Stellen Sie sicher, dass die Luftdiffusoren und Lüftungsschlitze nach der Reinigung wieder korrekt montiert werden. So tauschen Sie die Filter aus Topvex FS wird mit einer Filterzelle geliefert. Schließen Sie die Türe und ziehen Sie die Schrauben Warnung fest.
  • Seite 35: Trennen Den Access-Regler

    Öffnen Sie beide Türen, siehe 5.2 So öffnen Sie die Bringen Sie das Ventilatormodul am Produktgehäuse an und ziehen Sie die Schrauben fest. Klappen. Öffnen Sie die Filterklappe (A), um sich Zu- gang zu den Schrauben am Ventilatormodul zu Schließen Sie den blauen Schlauch an der Düse an. verschaffen.
  • Seite 36: Zurücksetzen Von Ausgelösten Sicherungen Und Des Ausgelösten Überhitzungsschutzes

    Typenschild zu finden. • Wenn Sie weitere Informationen über Ersatzteile benöti- gen, wenden Sie sich an den Technischer Support. • Verwenden Sie stets Ersatzteile von Systemair. • Um Ersatzteile zu finden, verwenden Sie den scannbarer Code auf dem Typenschild.
  • Seite 37: Fehlerbehebung

    Fehlerbehebung Hinweis! Falls Sie in diesem Abschnitt keine Lösung zu Ihrem Problem finden, wenden Sie sich an Systemair den technischen Kundendienst. Störung Ursache Lösung Es wird eine Alarmmeldung Alarmmeldungen überprüfen. ausgegeben. Die Uhrzeit, Woche, der Plan, die Überprüfen Sie, ob die Einstellungen im Das Produkt startet nicht.
  • Seite 38: Entsorgung

    Dieses Symbol am Produkt oder an der Verpackung zeigt an, Wartungsplan und das Inbetriebnahmeprotokoll an dass dieses Produkt nicht über den Haushaltsmüll entsorgt Systemair sind. Die Garantie ist nur unter folgenden werden darf. Das Produkt muss an einer zugelassenen Bedingungen gültig: Entsorgungsstelle für elektrische und elektronische Geräte...
  • Seite 39: Technische Daten

    60% (F7) 13.2 Daten zum Produktgewicht Hinweis! Falls die Maßeinheit des Gewichts nicht angegeben ist, beziehen sich die ausgewiesenen Daten auf Kilogramm. Topvex FS 10 Topvex FS 20 Topvex FS 30 Topvex FS 40 Topvex FS 50 Ventilatormodul SF 10.6...
  • Seite 40: Produktabmessungen

    13.3 Produktabmessungen Topvex FS 1150 1085 1250 1185 1350 1285 1250 1185 1250 1000 1120 1061 1185 Topvex FS 300x150 400x200 500x250 600x300 800x350 Innenmaß...
  • Seite 41: Übersicht Über Das Zubehör

    11. NaviPad und Halterung DS: Flexible Verbinder Hinweis! Die dargestellte Zubehörauswahl ist nicht im Lieferumfang des Produkts enthalten. Weitere Informationen und sonstiges verfügbares Zubehör finden Sie unter www.systemair.com . Alternativ dazu können Sie sich auch an Ihren Berater vor Ort wenden.
  • Seite 42: Eu-Konformitätserklärung

    EU-Konformitätserklärung Wir, der Hersteller Hersteller Systemair Fertigung AB Adresse Industrivägen 3 739 30 Skinnskatteberg Schweden erklären in alleiniger Verantwortung, dass die Produkte Maschine Lüftungsgerät Typ/Modell Topvex FS erfüllt die geltenden Bestimmungen der folgenden Richtlinien Elektromagnetische Verträglichkeit (EMV) – Teil 6-1: und Normen Fachgrundnormen –...
  • Seite 44 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
