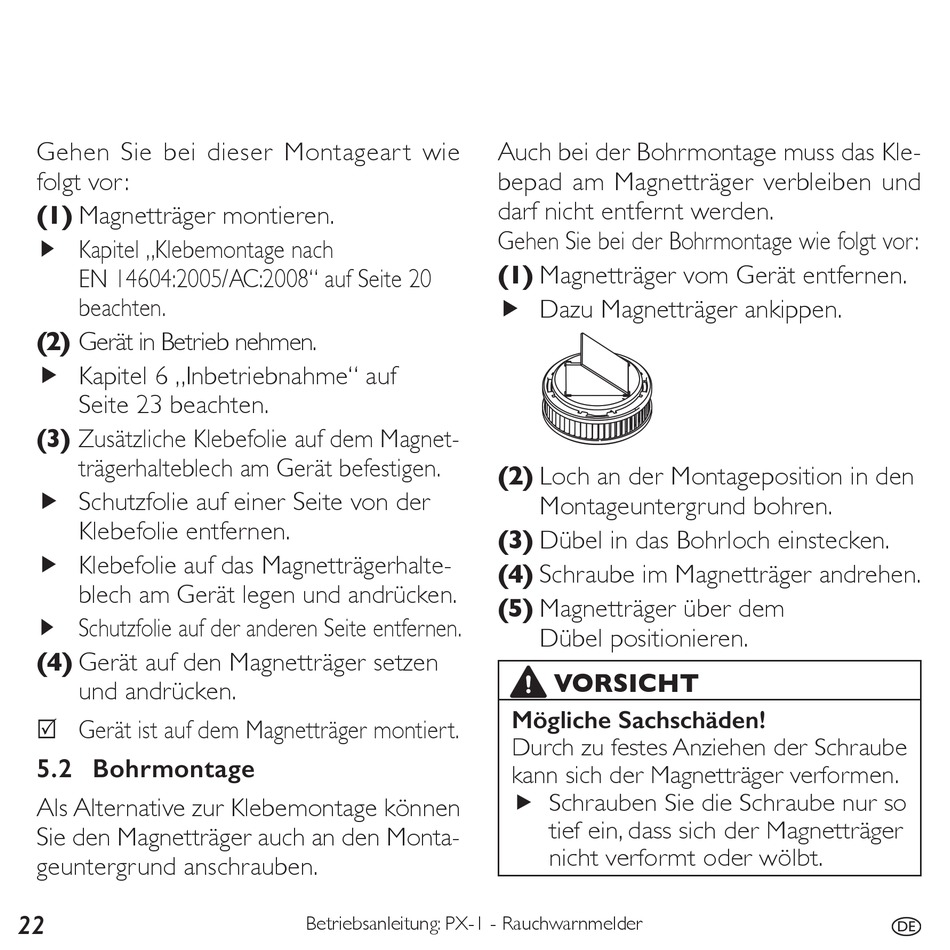

pyrexx PX-1 Betriebsanleitung Seite 22

Gehen Sie bei dieser Montagear t wie
folgt vor:
(1) Magnetträger montieren.
f Kapitel „Klebemontage nach
EN 14604:2005/AC:2008" auf Seite 20
beachten.
(2) Gerät in Betrieb nehmen.
f Kapitel 6 „Inbetriebnahme" auf
Seite 23 beachten.
(3) Zusätzliche Klebefolie auf dem Magnet-
trägerhalteblech am Gerät befestigen.
f Schutzfolie auf einer Seite von der
Klebefolie entfernen.
f Klebefolie auf das Magnetträgerhalte-
blech am Gerät legen und andrücken.
f Schutzfolie auf der anderen Seite entfernen.
(4) Gerät auf den Magnetträger setzen
und andrücken.
5 Gerät ist auf dem Magnetträger montiert.
5.2 Bohrmontage
Als Alternative zur Klebemontage können
Sie den Magnetträger auch an den Monta-
geuntergrund anschrauben.
22
Betriebsanleitung: PX-1 - Rauchwarnmelder
Auch bei der Bohrmontage muss das Kle-
bepad am Magnetträger verbleiben und
darf nicht entfernt werden.
Gehen Sie bei der Bohrmontage wie folgt vor:
(1) Magnetträger vom Gerät entfernen.
f Dazu Magnetträger ankippen.
(2) Loch an der Montageposition in den
Montageuntergrund bohren.
(3) Dübel in das Bohrloch einstecken.
(4) Schraube im Magnetträger andrehen.
(5) Magnetträger über dem
Dübel positionieren.
VORSICHT
Mögliche Sachschäden!
Durch zu festes Anziehen der Schraube
kann sich der Magnetträger verformen.
f Schrauben Sie die Schraube nur so
tief ein, dass sich der Magnetträger
nicht verformt oder wölbt.
DE
