Speicher-Tiering

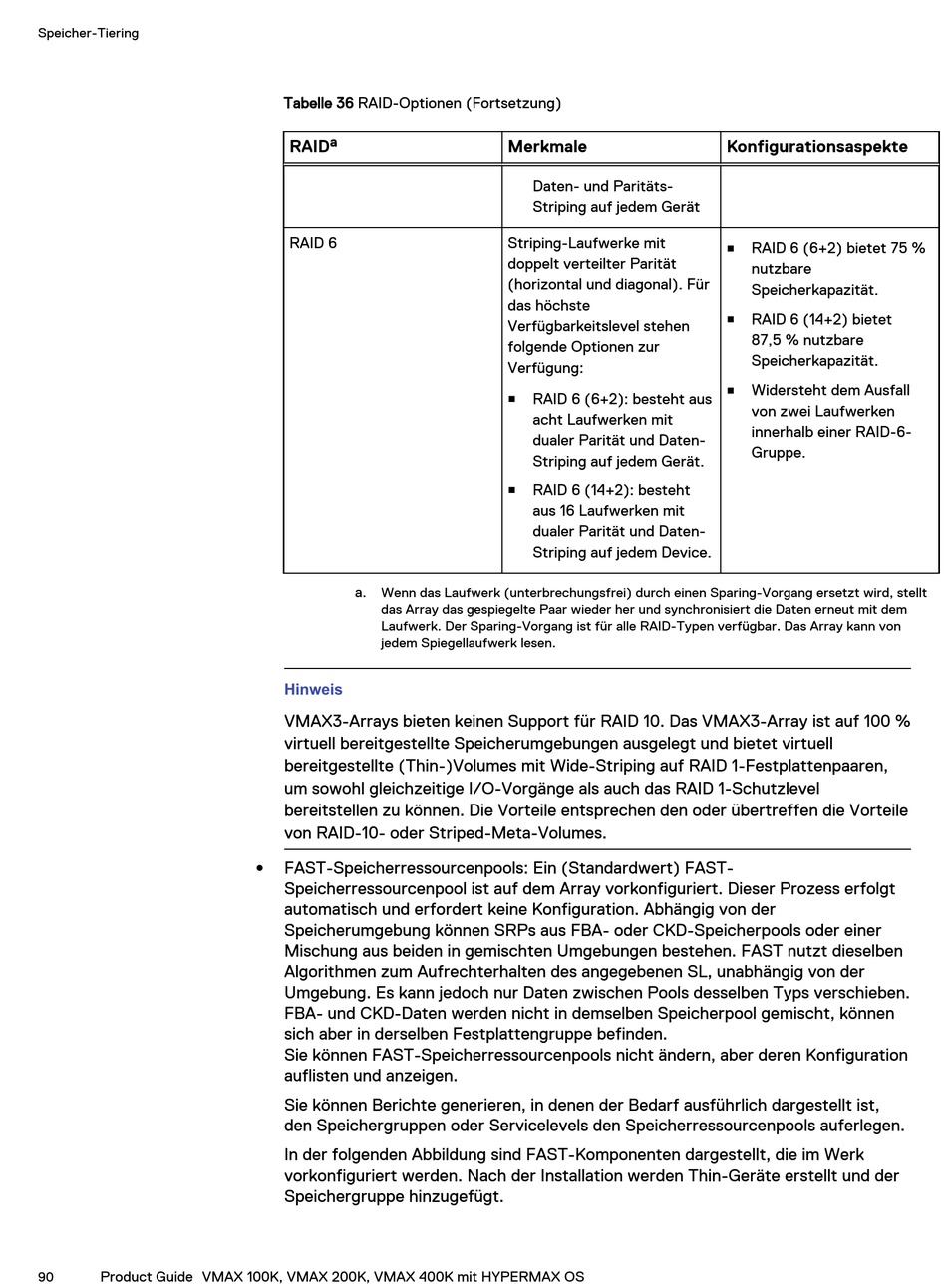

Product Guide VMAX 100K, VMAX 200K, VMAX 400K mit HYPERMAX OS
90
Tabelle 36 RAID-Optionen (Fortsetzung)
a
RAID
RAID 6
a.
Wenn das Laufwerk (unterbrechungsfrei) durch einen Sparing-Vorgang ersetzt wird, stellt
das Array das gespiegelte Paar wieder her und synchronisiert die Daten erneut mit dem
Laufwerk. Der Sparing-Vorgang ist für alle RAID-Typen verfügbar. Das Array kann von
jedem Spiegellaufwerk lesen.
Hinweis
VMAX3-Arrays bieten keinen Support für RAID 10. Das VMAX3-Array ist auf 100 %
virtuell bereitgestellte Speicherumgebungen ausgelegt und bietet virtuell
bereitgestellte (Thin-)Volumes mit Wide-Striping auf RAID 1-Festplattenpaaren,
um sowohl gleichzeitige I/O-Vorgänge als auch das RAID 1-Schutzlevel
bereitstellen zu können. Die Vorteile entsprechen den oder übertreffen die Vorteile
von RAID-10- oder Striped-Meta-Volumes.
FAST-Speicherressourcenpools: Ein (Standardwert) FAST-
l
Speicherressourcenpool ist auf dem Array vorkonfiguriert. Dieser Prozess erfolgt
automatisch und erfordert keine Konfiguration. Abhängig von der
Speicherumgebung können SRPs aus FBA- oder CKD-Speicherpools oder einer
Mischung aus beiden in gemischten Umgebungen bestehen. FAST nutzt dieselben
Algorithmen zum Aufrechterhalten des angegebenen SL, unabhängig von der
Umgebung. Es kann jedoch nur Daten zwischen Pools desselben Typs verschieben.
FBA- und CKD-Daten werden nicht in demselben Speicherpool gemischt, können
sich aber in derselben Festplattengruppe befinden.
Sie können FAST-Speicherressourcenpools nicht ändern, aber deren Konfiguration
auflisten und anzeigen.
Sie können Berichte generieren, in denen der Bedarf ausführlich dargestellt ist,
den Speichergruppen oder Servicelevels den Speicherressourcenpools auferlegen.
In der folgenden Abbildung sind FAST-Komponenten dargestellt, die im Werk
vorkonfiguriert werden. Nach der Installation werden Thin-Geräte erstellt und der
Speichergruppe hinzugefügt.
Merkmale
Daten- und Paritäts-
Striping auf jedem Gerät
Striping-Laufwerke mit
doppelt verteilter Parität
(horizontal und diagonal). Für
das höchste
Verfügbarkeitslevel stehen
folgende Optionen zur
Verfügung:
RAID 6 (6+2): besteht aus
n
acht Laufwerken mit
dualer Parität und Daten-
Striping auf jedem Gerät.
RAID 6 (14+2): besteht
n
aus 16 Laufwerken mit
dualer Parität und Daten-
Striping auf jedem Device.
Konfigurationsaspekte
RAID 6 (6+2) bietet 75 %
n
nutzbare
Speicherkapazität.
RAID 6 (14+2) bietet
n
87,5 % nutzbare
Speicherkapazität.
Widersteht dem Ausfall
n
von zwei Laufwerken
innerhalb einer RAID-6-
Gruppe.
