Dynapac CC421 Wartung Seite 6

Ä CWABTUNGSPL
1
CDYROZQLDAC
8
00

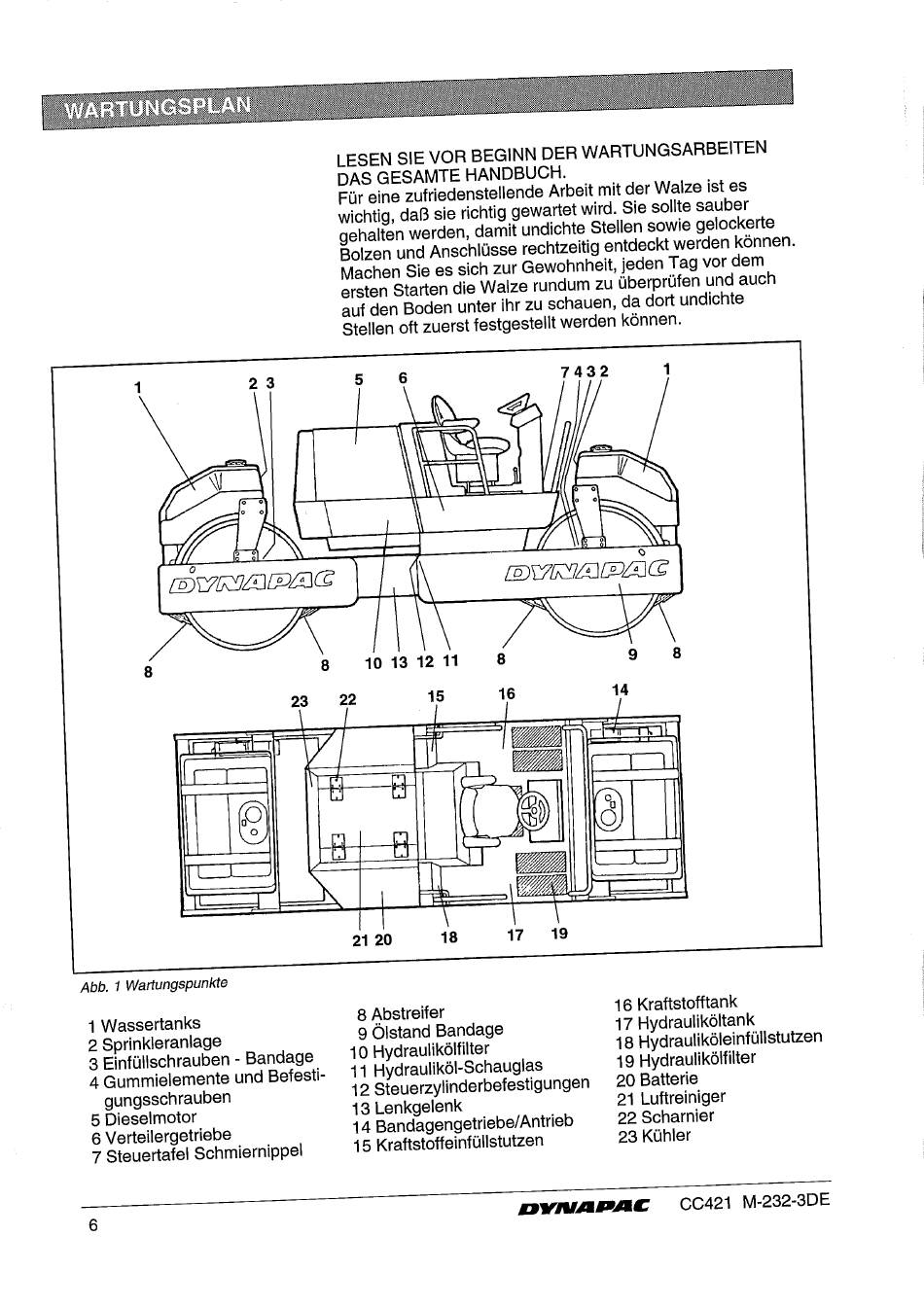

Abb. 1 Wattungspunkte
1 Wassertanks
2 Sprinkleranlage
3 Einfüllschrauben - Bandage
4 Gummielemente und Befesti-
gungsschrauben
5 Dieselmotor
6 Verteilergetriebe
7 Steuertafel Schmiernippel
6
LESEN SIE VOR BEGINN DER WARTUNGSARBEITEN
DAS GESAMTE
Für eine zufriedenstellende
wichtig, daß sie richtig gewartet wird. Sie sollte sauber
gehaltenwerden, damit undichteStellensowie gelockerte
Bolzen und Anschlüsse rechtzeitig entdeckt werden können.
Machen Sie es sich zur Gewohnheit,jeden Tag vor dem
ersten Starten die Walze rundum zu überprüfen und auch
auf den Boden unter ihr zu schauen, da dort undichte
Stellen oft zuerst festgestellt werden können.
23 5 6
8 10 13 12
23 22
o
21 20
8 Abstreifer
9 ÖlstandBandage
10 Hydraulikölfilter
11 Hydrauliköl-Schauglas
12 Steuerzylinderbefestigungen
13 Lenkgelenk
14 Bandagengetriebe/Antrieb
15 Kraftstoffeinfüllstutzen
HANDBUCH.
Arbeit mit der Walze ist es
7432
11 8
15 16
18
17 19
16 Kraftstofftank
17 Hydrauliköltank
18 Hydrauliköleinfüllstutzen
19 Hydraulikölfilter
20 Batterie
21 Luftreiniger
22 Scharnier
23 Kühler
