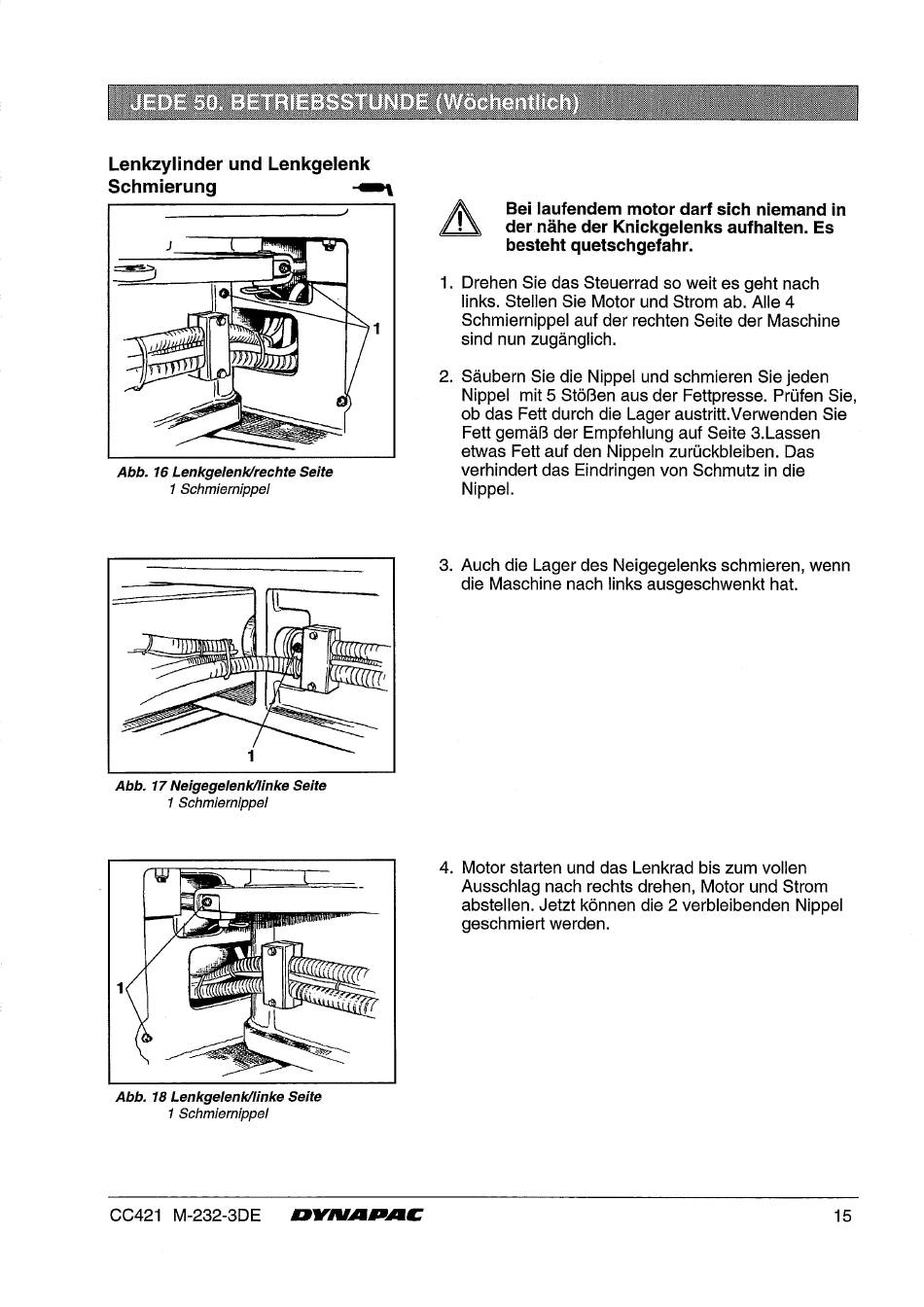

Dynapac CC421 Wartung Seite 15

Lenkzylinder und Lenkgelenk
Schmierung
DVD")
Abb. 16 LenkgelenWrechte Seite
1 Schmiernippel
1
Abb. 17 Neigegelenk/linke
1 Schmiernippel
1
Abb. 18 LenkgelenWlinke Seite
1 Schmiernippel
CC421 M-232-3DE
1. Drehen Sie das Steuerrad so weit es geht nach
links.
Schmiernippel auf der rechten Seite der Maschine
1
sind nun zugänglich.
Säubern Sie die Nippel und schmieren Sie jeden
2.
Nippel mit 5 Stößen aus der Fettpresse. Prüfen Sie,
0b das Fett durch die Lager austritt.Verwenden
Fett gemäß der Empfehlung auf Seite 3.Lassen
etwas Fett auf den Nippeln zurückbleiben. Das
verhindert das Eindringen von Schmutz in die
Nippel.
3. Auch die Lager des Neigegelenks schmieren, wenn
die Maschine nach links ausgeschwenkt hat.
0
Seite
4. Motor
Ausschlag nach rechts drehen, Motor und Strom
abstellen. Jetzt können die 2 verbleibenden Nippel
geschmiert werden.
Bei laufendem motor
der nähe der Knickgelenks
besteht quetschgefahr.
Stellen Sie Motor und Strom
starten und das Lenkrad
darf sich niemand in
aufhalten. Es
ab. Alle 4
Sie
bis zum vollen
15
