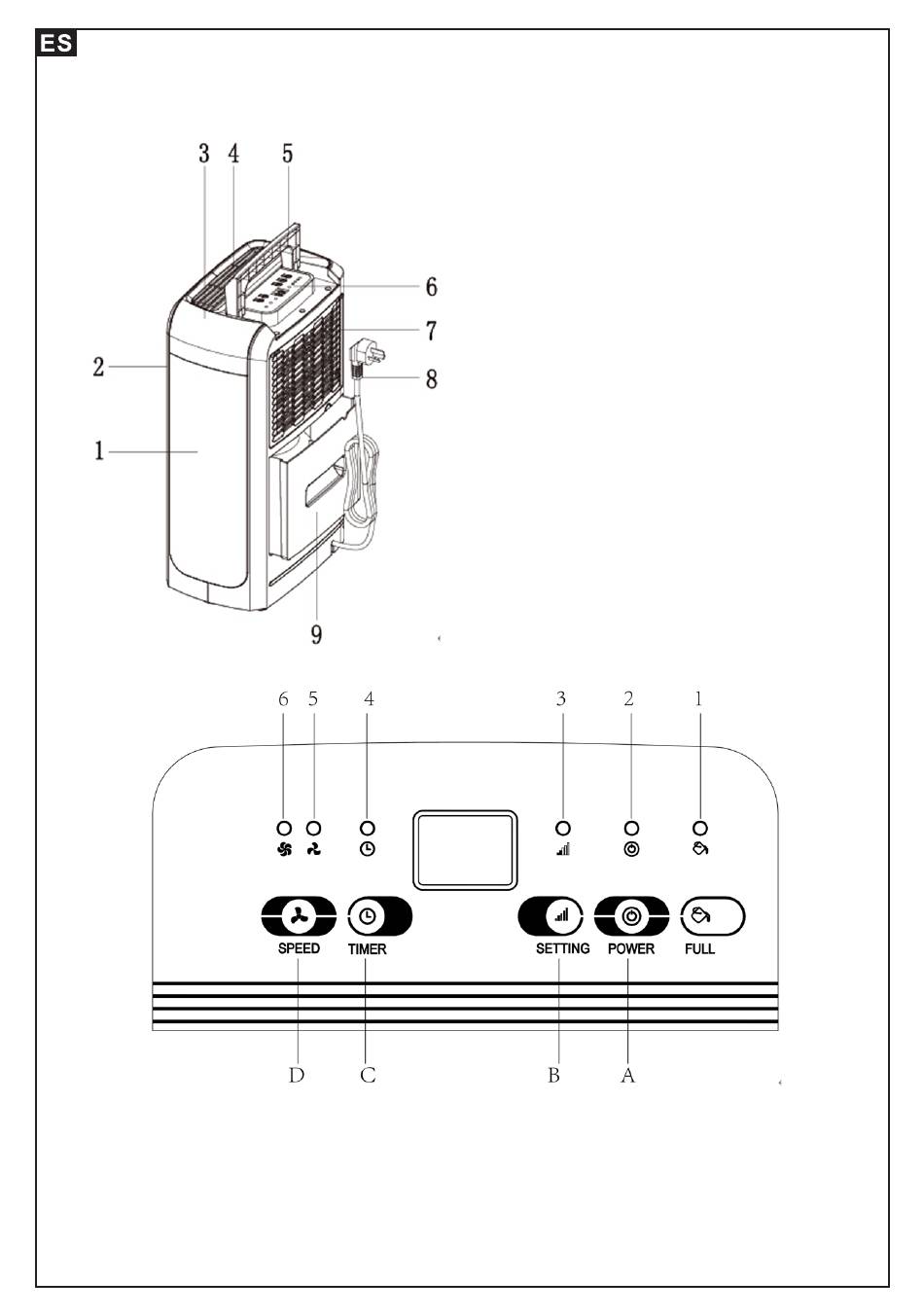

DIAGRAMA DEL PRODUCTO
Piezas
INSTRUCCIONES DE USO
INDICADORES LED
1. W.F-LED
2. POWER-LED
3. SET-LED
4. TIM-LED
5. LF-LED
6. HF-LED
Rojo Water full-Led
Verde LED DE ALIMENTACIÓN
Verde Set-Led
Verde Timer-Led
Verde LED BAJO VENTILADOR
Verde Led ventilador alto
1. Carcasa frontal
2. Salida
3. Asa
4. 4. Panel de control
5. Caja del filtro
6. Carcasa trasera
7. Depósito de agua
8. Cable de alimentación
