LAGERSPIEL EINSTELLEN

Das Lenkungslager entspricht einem auf
den Kopf gestellten A-Headset Lenkungs-
lager. Das Gabelschaftrohr zeigt vom
Faltscharnier nach unten. Am unteren
Ende wird die Vorderradschwinge auf das
Gabelschaftrohr geschoben und mit den
zwei seitlichen Schrauben A geklemmt
(ähnlich wie bei A-Headset-Vorbauten).
Zusätzlich wird die Vorderradschwinge von
unten durch die A-Headset-Kappe und die
Schraube B gehalten.

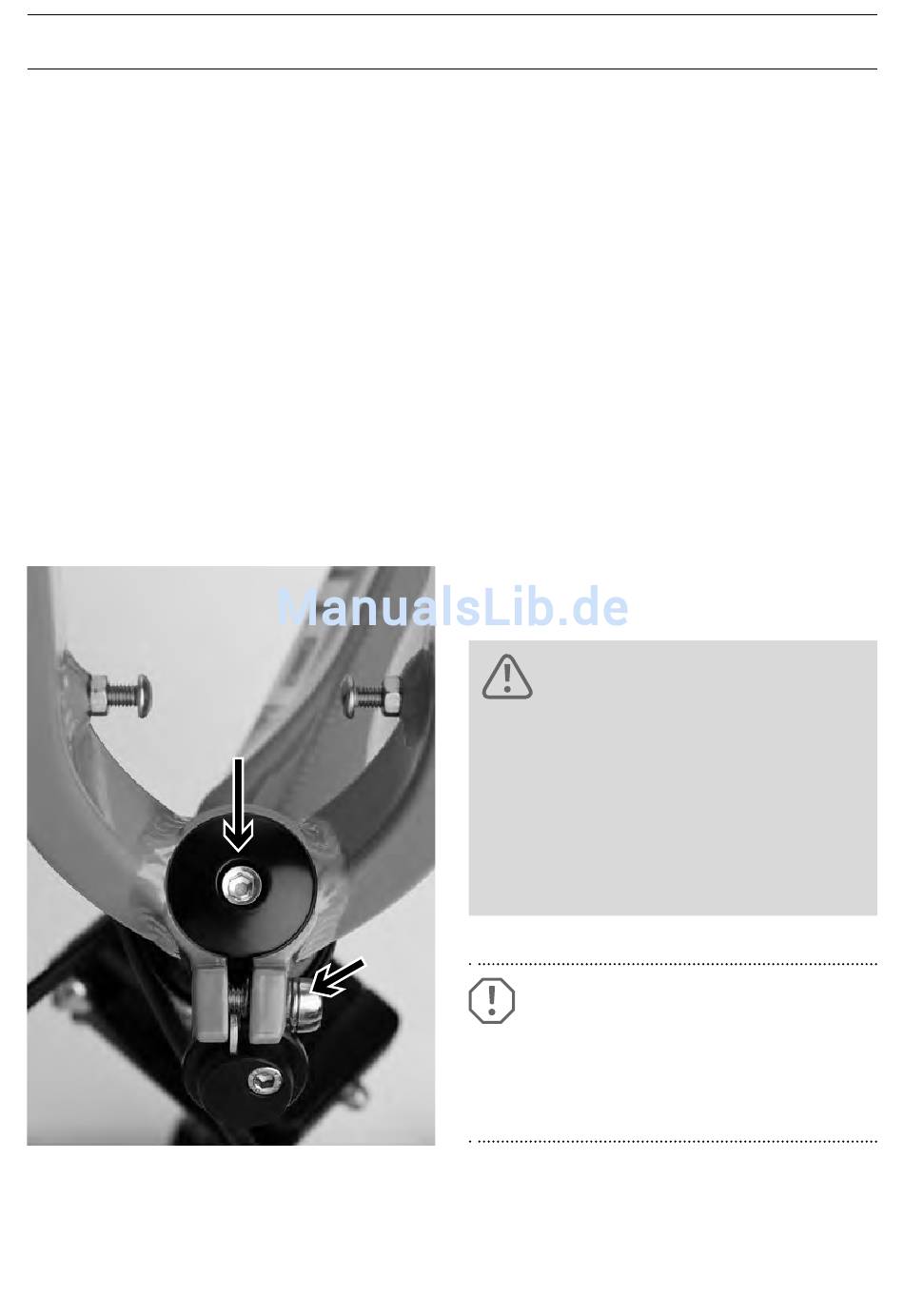

• Lösen Sie die beiden seitlichen
Schrauben A.
B
A
• Mit der Schraube B kann das Lagerspiel
eingestellt werden. Ziehen Sie diese
Schraube nur wenig an.
• Richten Sie den Vorbau wieder aus, damit
der Lenker bei Geradeausfahrt nicht
schräg steht.
• Ziehen Sie die seitlichen Klemmschrauben
A wieder an. Beachten Sie das Anzugsmo-
ment von 5 Nm.
• Führen Sie erneut die oben beschriebene
Kontrolle des Lagerspiels durch. Das Len-
kungslager darf nicht zu stramm eingestellt
sein.
GEFAHR!
Kontrollieren Sie den verdreh-
sicheren Sitz des Vorbaus nach
dem Einstellen des Lagers. Ein
loser Vorbau kann zum Verlust
der Fahrzeugkontrolle und
schweren Stürzen führen.
AcHTUNG!
Ziehen Sie die Schraube B nicht-
fest, sondern stellen Sie mit ihr
nur das Lagerspiel ein!
