SOSTITUZIONI PARTI

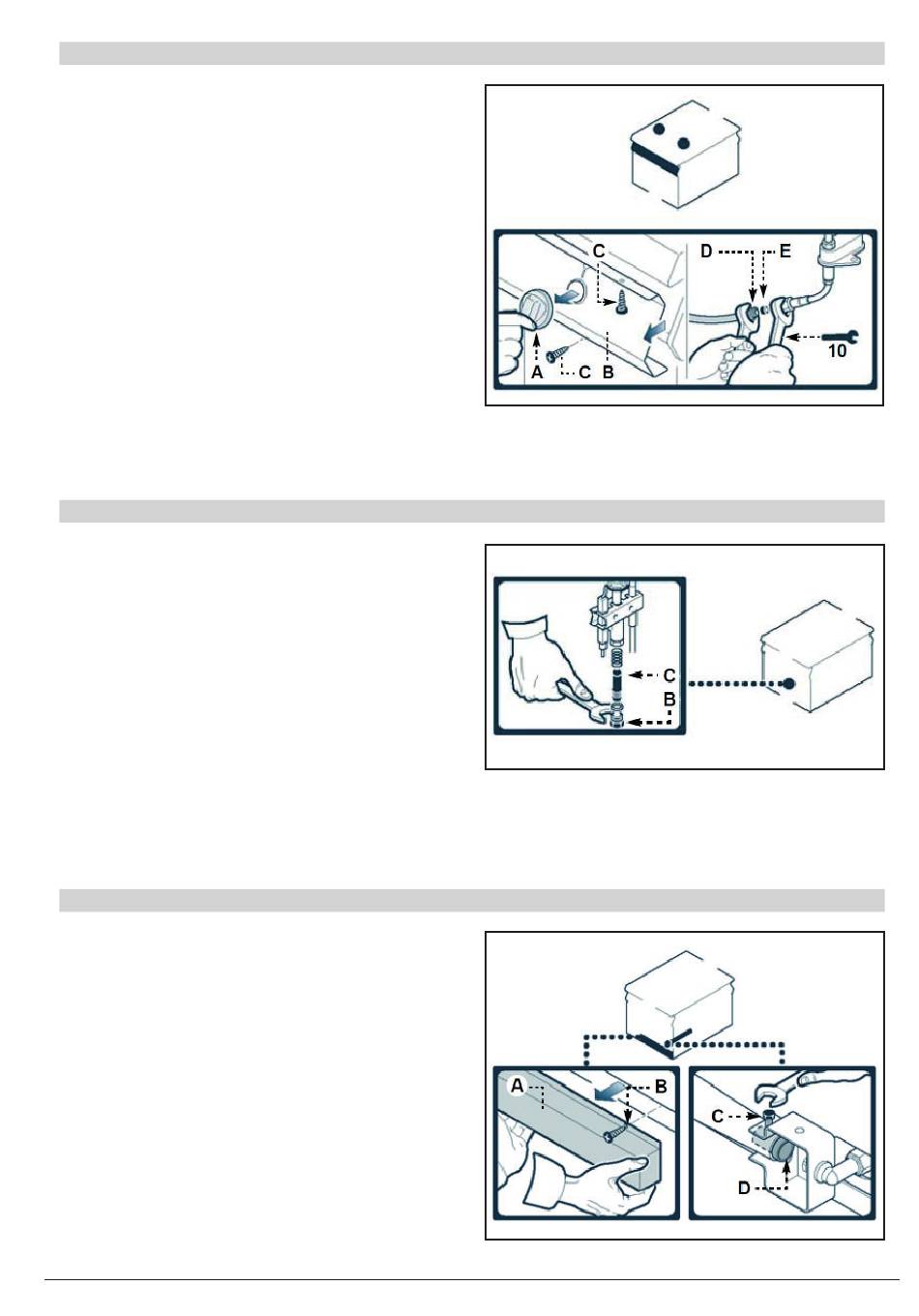

SOSTITUZIONE UGELLO SPIA PILOTA BRUCIATORE DI PIANO

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Smontare il tubo (D).
4)
Estrarre l'ugello (E) e sostituirlo con quello
5)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Rimontare il tubo (D), i cruscotti (B) e le ma-
6)
nopole di comando (A).

SOSTITUZIONE UGELLO SPIA PILOTA BRUCIATORE FORNO

Per questa operazione procedere nel modo in-
dicato.
Accedere alla spia pilota attraverso l'apertura
1)
situata sotto l'apparecchiatura.
Svitare il tappo (B).
2)
Estrarre l'ugello (C) e sostituirlo con quello
3)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Rimontare il tappo (B).
4)

SOSTITUZIONE BOCCOLA ARIA BRUCIATORE FORNO

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Svitare le viti (B) e smontare il cruscotto (A).
2)
Allentare la vite (C).
3)
Estrarre la boccola (D) e sostituirla con quella
4)
adatta al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Rimontare il cruscotto (A) ad operazione ul-
5)
timata).
