• 1 個、コネクションアダプター（M
ズ）、製品番号 5E6=M
• 1 個、マグネティックボトムシェル（M サ
イズ）、製品番号 5E5=M
• コネクションアダプターネジセット（M サ
イズ）、製品番号 5E18=S-M
同梱品：6 本 M6x10 止めネジ
• 1 個、クランピング組立部品セット（M サ
イズ）、製品番号 5E8=M
同梱品：3 個 クランプ片、7 個スロット
ナット、7 本 M4x8 皿頭ネジ
ソケットアライメントの確認
注意
チェックソケットの強度が落ちることで発生する危険性
負荷によりパーツが損傷し、装着者が転倒するおそれがあります。
チェックソケットと、長いサイドレール組立部品と短いシェル組立部品と組み合わせて使用
►
する場合、装着者は平行棒につかまって歩くなどして安全を確保してください。
備考
希望するソケット長にチェックソケットのアライメントするには、使用可能な最も長いシェル
組立部品とサイドレール組立部品を使用してください。
チェックソケットは、本ソケットと同様に、上述のパーツを使って成形してください。
► 「布製両面テープの切り取りと貼り付け」の章に記載された方法に従い「ボトムプレートを
コネクションアダプターにネジ止め」の記載内容と共に確認してください。
ライナーの挿入
以前のデバイスからのライナーまたは 6Y200=* Varos ライナーを使用できます。
6Y200=* Varos ライナーを使用するには取扱説明書の手順をよくお読みください。
備考：チェックソケット用にトリミングした Varos ライナーは再利用できません。
次の手順でライナーを挿入してください（以前の装着から）：
1
備考
最適なソケット長は選択したソケットによって変わります。このソケット長は製品を最終調整
する際に確認してください。
サイ • 1 個、マグネティックキャップ、溝付き
（M サイズ）、製品番号 5E10=M
同梱品：マグネティックキャップと
皿頭ネジ
• ラバーナブセット（M サイズ）、製品番号
5E13
含まれるもの：14 個 ラバーナブ

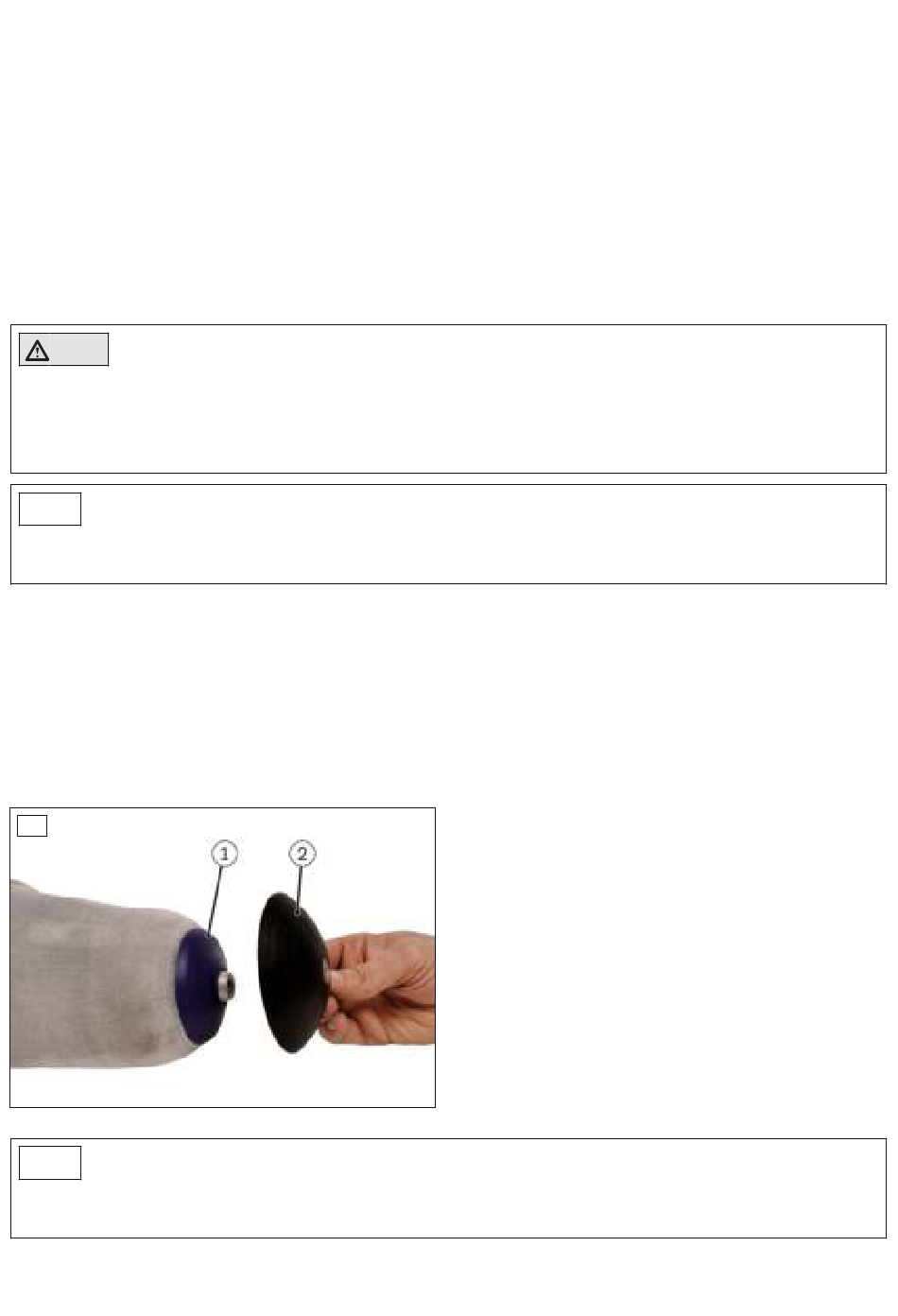

► 対応する皿頭ネジを使って溝付きマグネ
ティックキャップ（画像参照 1、項目
とライナーの M10 取付ネジ（画像参照 1、
項目 1）を固定します。
備考: ライナーには M10 取付ネジとコネク
ションキャップが必要です。
M10
2）
