Testschaft Herstellen - Ottobock Varos Testset Gebrauchsanweisung

Der Testschaft kann in wenigen Schritten aus dem Varos Testset gefertigt werden. Mit dem Test­
schaft kann die Passform, die Druckverteilung im Schaft, die Handhabung und das Gangbild be­
obachtet und bewertet werden. Die Anwendung eines Testschafts mit unterschiedlichen Schaft­
längen wird empfohlen.
Zum Zeitpunkt der Anwendung des Testschafts sind noch keine Bauteile bleibend verändert (z.
B. gekürzt).
4.1 Konstruktion

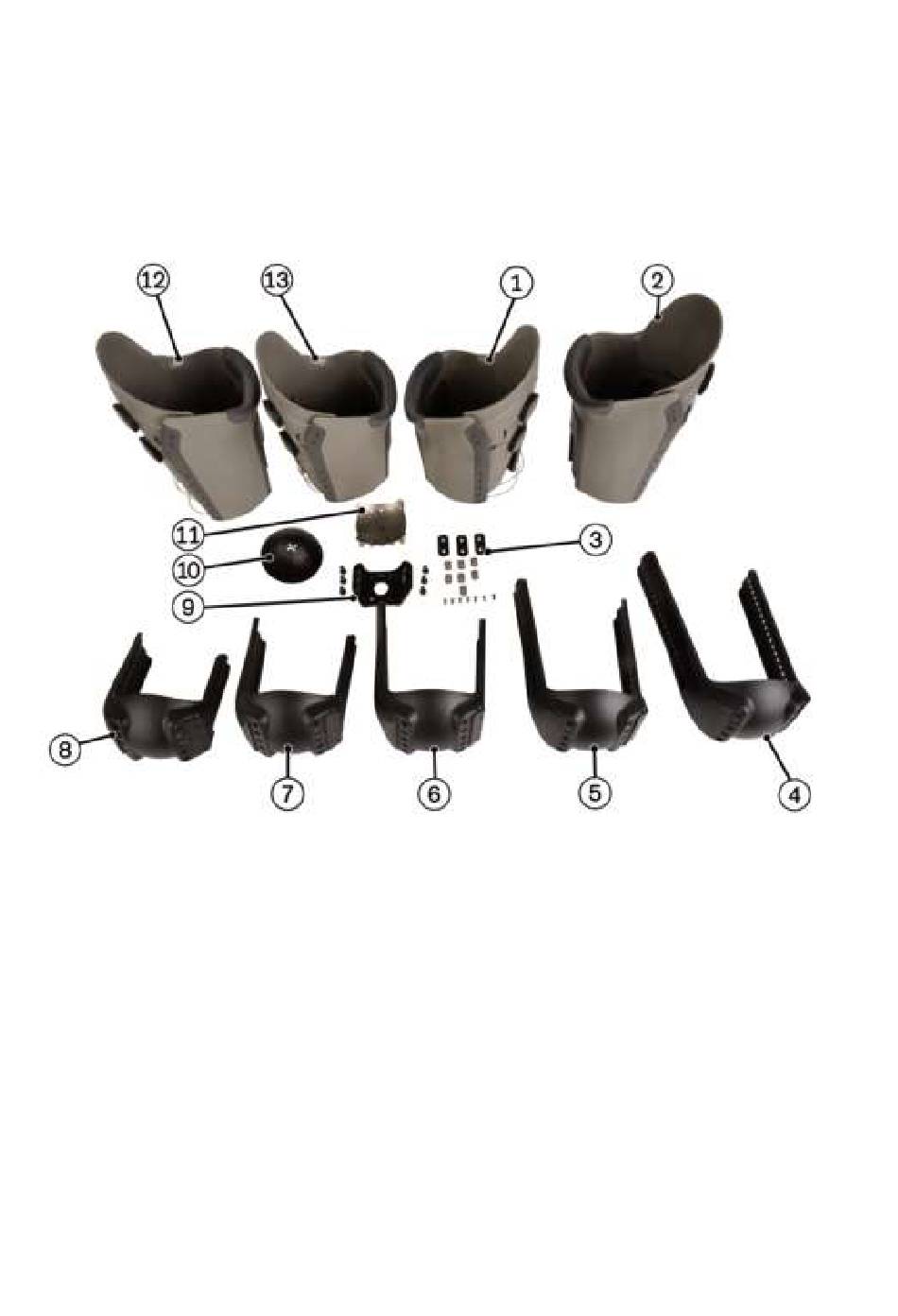

Das Testset besteht aus folgenden Komponenten:
1. Schalenbaugruppe links 200 mm
2. Schalenbaugruppe links 240 mm
3. Klemmstückset Art.Nr. 5E8=M
4. Holmbaugruppe 300 mm
5. Holmbaugruppe 270 mm
6. Holmbaugruppe 240 mm
7. Holmbaugruppe 220 mm
8. Holmbaugruppe 200 mm

4.2 Testschaft herstellen

Benötigte Teile
Um das Varos Testset herstellen zu können, müssen folgende Teile unter der nachstehenden Arti­
kel-Nr. bestellt werden:
• 2 St. Mediale Schaftschale (Größe M)
Art.Nr. 5E15=L-M
• 2 St. Mediale Schaftschale (Größe M)
Art.Nr. 5E15=R-M
9. Anschlussadapter
Schraubenset
5E18
10. Magnetkappe
5E10=M
11. Magnetische Bodenschale Art. Nr. 5E5=M
12. Schalenbaugruppe rechts 240 mm
13. Schalenbaugruppe rechts 200 mm
• 2 St. Laterale Schaftschale (Größe M)
Art.Nr. 5E16=L-M
beinhaltet: 2 St. eingenietete Boa-Gehäu­
se, 2 St. Boa-Handräder, 2 St. Boa-Spulen
Art.Nr. 5E6=M
Anschlussadapter
Schraubversion
mit
Art.Nr.
Art.Nr.
