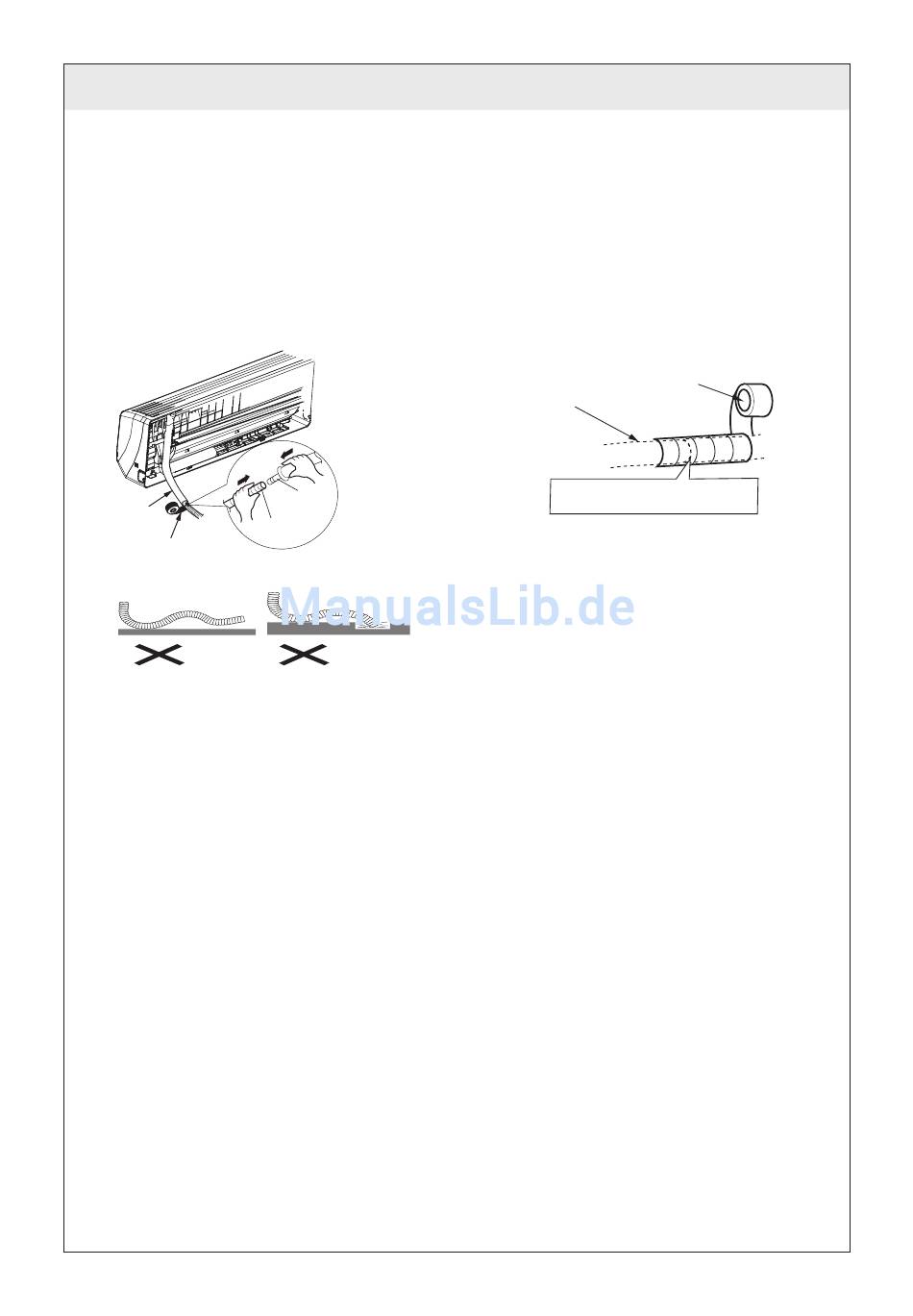

Montage des Kondensatablaufs
- Den mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden.
Mit Montageband umwickeln.
- Kondensatablaufschlauch (Ø außen 17 mm) fest in den Ablassschlauch stecken.
- Mit Montage-/Gummiband sichern.
Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des
Kondensats zu gewährleisten.
Der Schlauch wird gemeinsam mit der Kältemittelleitung durch die Wanddurchbruchhülse verlegt. Er muss so
verlegt sein, dass er sich nicht verdrehen oder wölben kann. Das Schlauchende darf nicht in stehendes Wasser
hineinragen.
Wölbung
Wölbung
• Mitgelief erten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden. Mit Montageband umwickeln.
• K ondensatablaufschlauch (Ø außen 17 mm) fest in den Ablassschlauch stecken.
• Mit Montage-/Gummiband sichern.
Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des Kondensats zu gewähr
leisten. Der Schlauch wird gemeinsam mit der Kältemittelleitung durch die Wanddurchbruchhülse verlegt. Er muss so verlegt sein,
dass er sich nicht verdrehen oder wölben kann. Das Schlauchende darf nicht in stehendes Wasser hineinragen.
Verdrehen
stehendes
Wasser
Verdrehen
stehendes
Wasser
5 1 7
Isolierband
Anschluss am
Innengerät
Montageband
Anschluss am
Innengerät Verbindungsstelle
Verbindungsstelle
