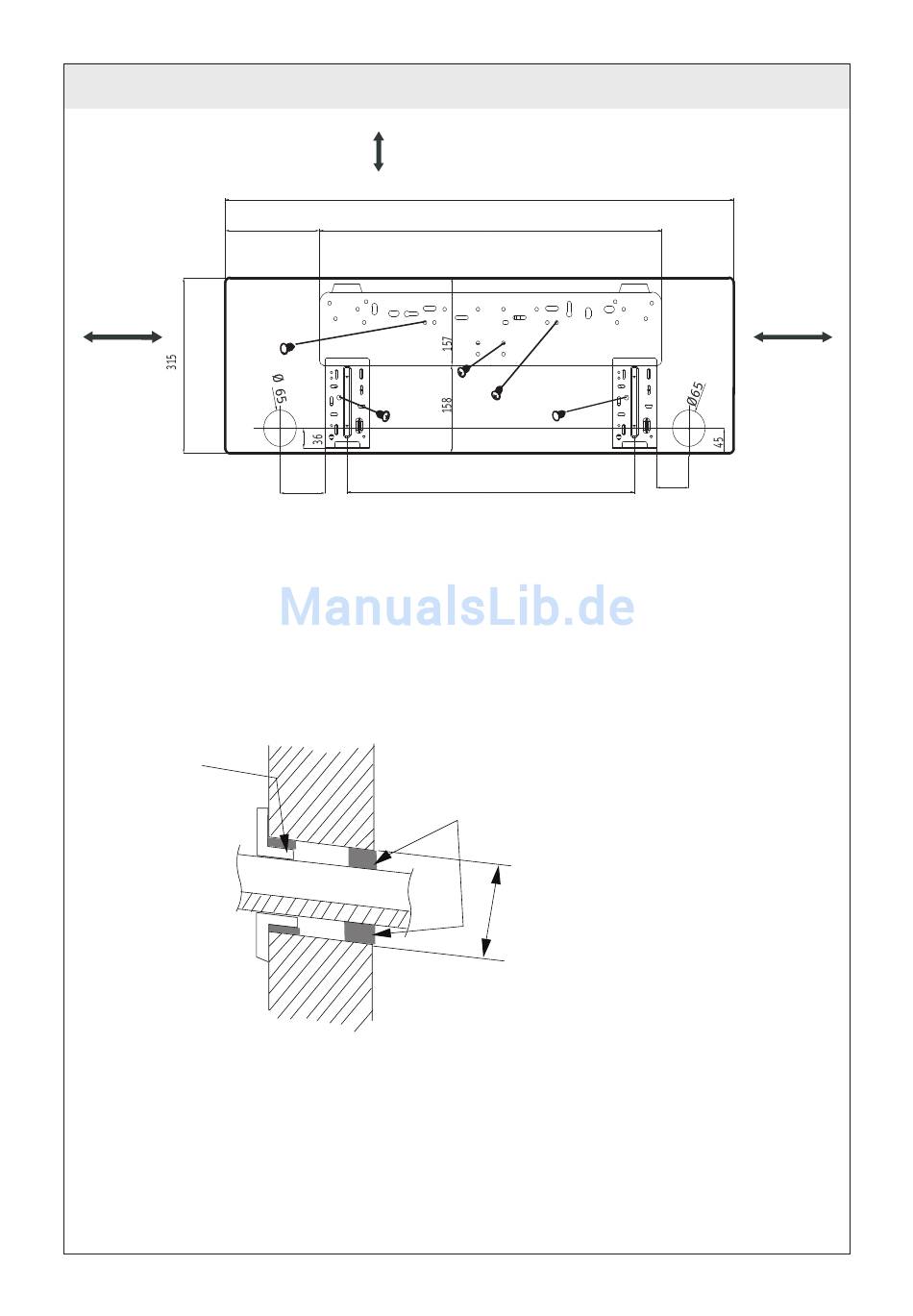

Installation des Innengerätes
mind.150
(zur Wand)
Montageplatte für Baugröße 24
Wanddurchbruch
Der Wanddurchbruch muss mindestens einen Durchmesser von Ø 55 mm bzw. Ø 70 mm haben und von innen
nach außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den
Verbindungsleitungen zu vermeiden. Den entstandenen Spalt zwischen Wand und Wanddurchbruchhülse
sachgerecht abdichten.
Innen
Wanddurch-
bruchhülse
mind.150
(zur Decke)
189
90
Außen
1018
685
575
Wandabdichtung
Ø 55 / Ø 70
16
5 1 0
mind.150
(zur Wand)
65
