Elektrische Verbindung / Busleitungen

! Vorsicht
Klemme 2 ist ausschließlich für die Kommunikation zwischen Innen- und Außengerät vorgesehen.
Niemals 230 V Spannung anlegen!
Keine externen Geräte anschließen.
Das zerstört die Geräteelektronik.
Auf korrekte Verkabelung achten! Klemme 2 als Anschluss für die Gerätekommunikation nutzen!
Darauf achten, dass die Verkabelung korrekt ist, um Schäden am Gerät zu vermeiden. Schrauben fest anziehen,
Sitz prüfen. Auf die richtige Erdung achten. Gleiche Erdung für Innen- und Außengerät verwenden.
Zugentlastung und Klemmenabdeckung müssen korrekt angebracht sein.
bl sw br ge/gn
N (1) 2 3
bl sw br ge/gn
Innengerät
N (1) 2 3
Innengerät

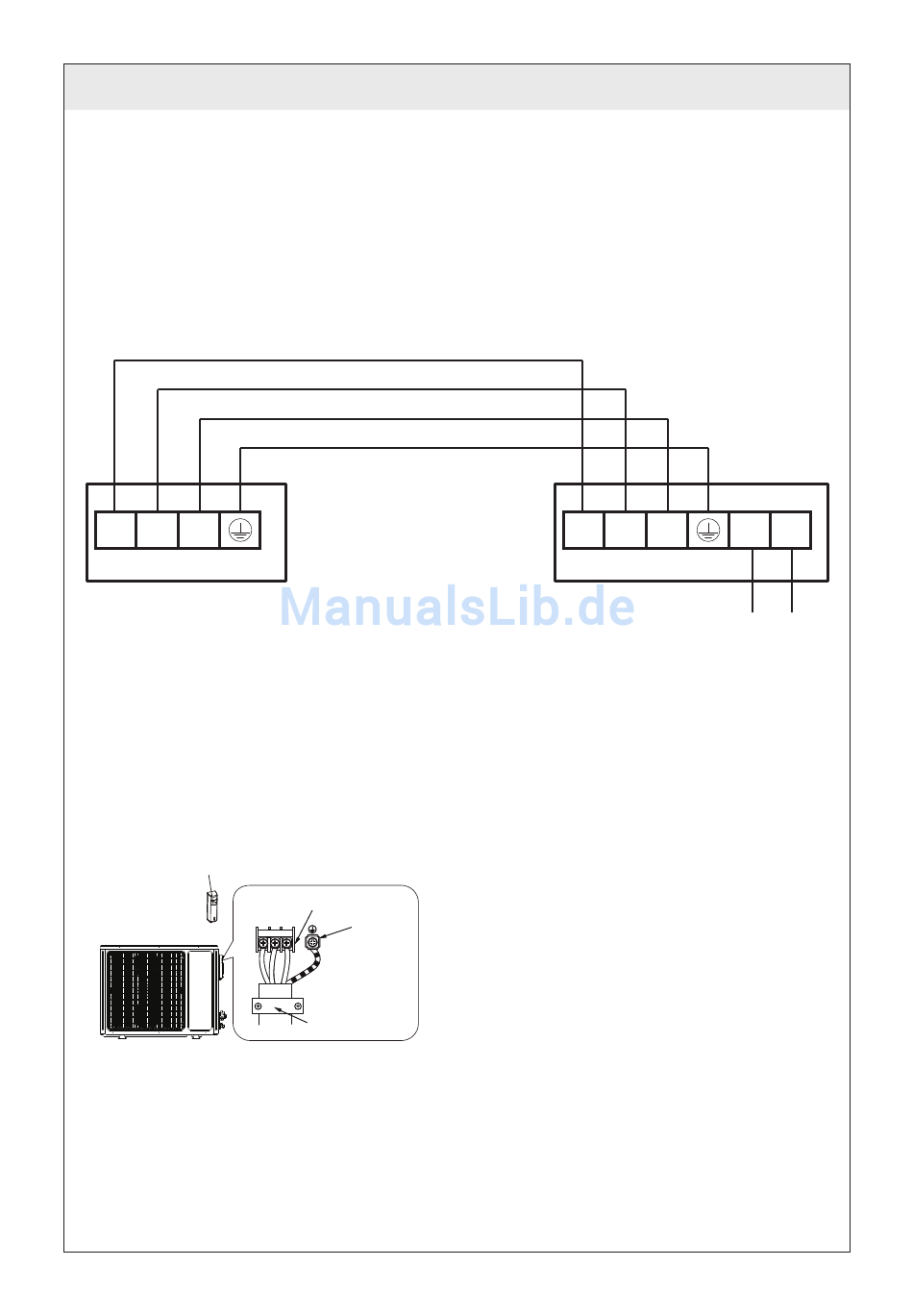

Elektrische Verbindung Innengerät – Außengerät (Baugröße 18 - 24)
Elektrische Verbindung Innengerät – Außengerät (Baugröße 18 - 24)
Elektrischer Anschluss Außengerät
Wartungsdeckel
Wartungsdeckel
Elektrischer Anschluss Außengerät
- Wartungsdeckel am Außengerät (rechte Seite, oben) am Griff entfernen (siehe Bild 26).
- Zugentlastung abnehmen. Spannungsversorgung analog zum Innengerät anschließen und befestigen.
- Zugentlastungsklemme wieder befestigen.
- Wartungsdeckel wieder anbringen.
Elektrischer Anschluss Außengerät
! Vorsicht
Falsche Verdrahtung kann zu Fehlfunktionen oder Defekten führen. Auf die richtige Verdrahtung achten.
Verdrahtung vor Zuschaltung der Spannungsversorgung nochmals prüfen.
N(1) - Neutralleiter
2 - Kommunikation Innen- /Außengerät
3 - Phase
N(1) - Neutralleiter
2 - Kommunikation Innen- /Außengerät
3 - Phase
Klemmleiste
Erdungs-
klemme
Klemmleiste
Erdungs-
klemme
Zugentlastung
Zugentlastung
20
bl sw br ge/gn
N (1) 2 3 L
bl sw br
Außengerät
N (1) 2 3
Außengerät
Zuleitung
Baugröße 18: 3×1,5 mm²
Baugröße 24: 3×2,5 mm²
N
ge/gn
L N
Zuleitung
Baugröße 18: 3×1,5 mm²
Baugröße 24: 3×2,5 mm²
