Installation des Innengerätes
Darauf achten, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden.
Das Innengerät so montieren, dass ein ungehinderter Kondensatwasserabfluss und ein freier Luftansaug und
Luftausblas ständig gewährleistet ist.
Darauf achten, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden.
Innengerät mittels beigefügter Montageplatte montieren.
Das Innengerät so montieren, dass ein ungehinderter Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährlei
stet ist.
Innengerät mittels beigefügter Montageplatte montieren.

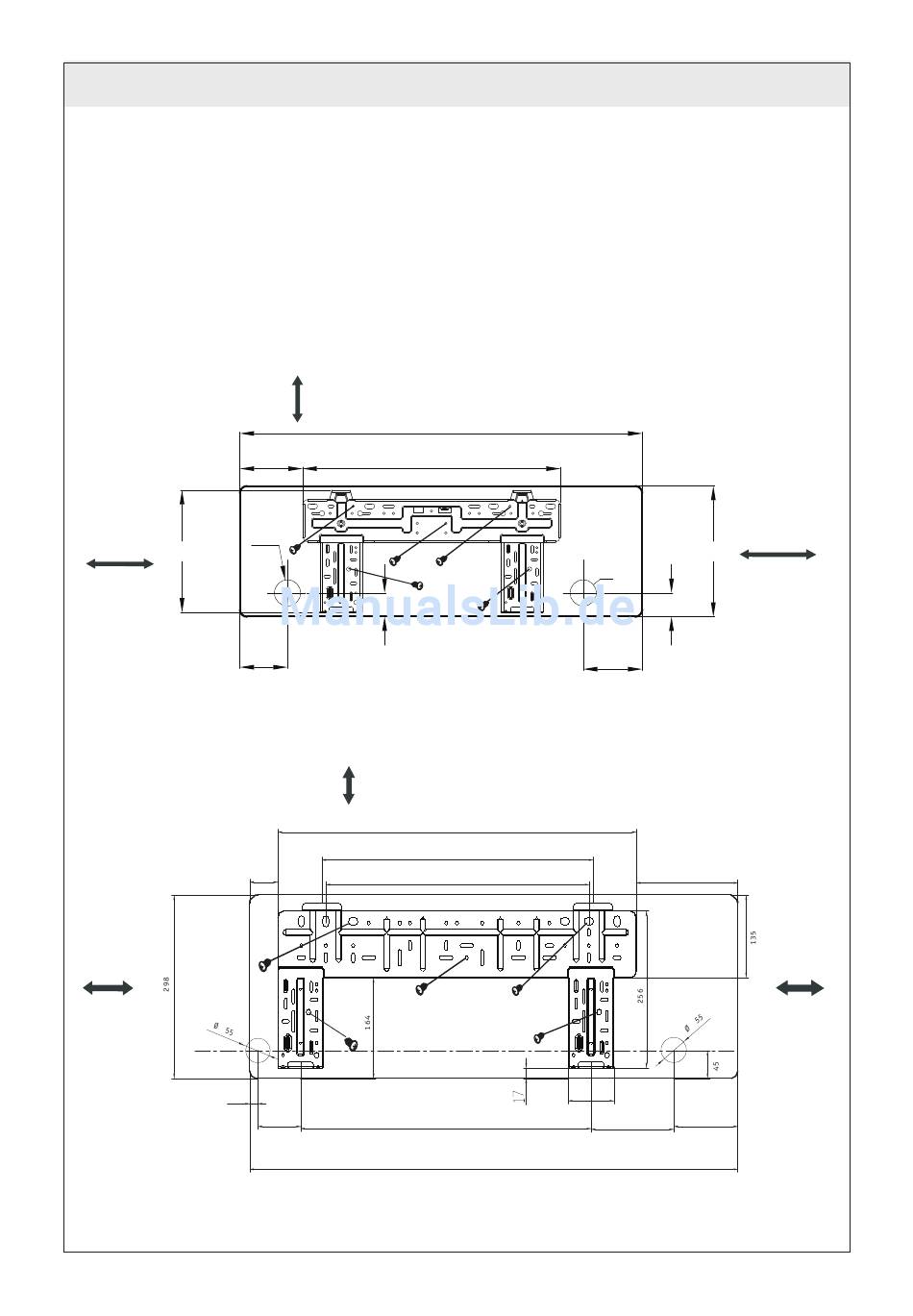

Befestigung der Montageplatte

Die Montageplatte sollte horizontal, mit leichter Neigung zum geplanten Kondensatablauf, montiert werden. Die
Befestigung der Montageplatte
Montageplatte wird mit Dübeln und Schrauben befestigt, die für die Wand geeignet sind. Die Tragfähigkeit der
Die Montageplatte sollte horizontal, mit leichter Neigung zum geplanten Kondensatablauf, montiert werden. Die Montageplatte wird mit Dü
beln und Schrauben befestigt, die für die Wand geeignet sind. Die Tragfähigkeit der Montageplatte muss ca. 60 kg betragen.
Montageplatte muss ca. 60 kg betragen.
mind. 150
(zur Wand)
256.8
Montageplatte für Baugröße 09, 12
mind. 150
(zur Wand)
Montageplatte für Baugröße 18
mind. 150
(zur Decke)
131
Ø55.0
50
100
mind. 150
(zur Decke)
55
16
82
845
542
694
525
510
88
563
945
15
mind. 150
(zur Wand)
275
Ø55.0
50
124
197
124
160
mind. 150
(zur Wand)
