Elektrische Verbindung
! Warnung
An elektrischen Bauteilen oder an der Zuleitung kann Spannung anliegen!
Schwere Verletzungen und erhebliche Sachschäden sind möglich.
Der Anschluss des Klimageräts und das Verlegen der elektrischen Leitungen darf nur von qualifiziertem und
autorisiertem Fachpersonal in Übereinstimmung mit den am Aufstellungsort geltenden Bestimmungen der
örtlichen EVU ausgeführt werden! Sicherheitshinweise beachten!
Vor Arbeiten an der elektrischen Anlage unbedingt Hauptschalter abschalten und gegen unbeabsichtigtes
Einschalten sichern! Vor Netzanschluss Spannungsversorgung der Zuleitung unterbrechen!
Die Übereinstimmung der Netzanschlussspannung und -frequenz mit den Angaben auf dem Typenschild des
des Geräts kontrollieren.

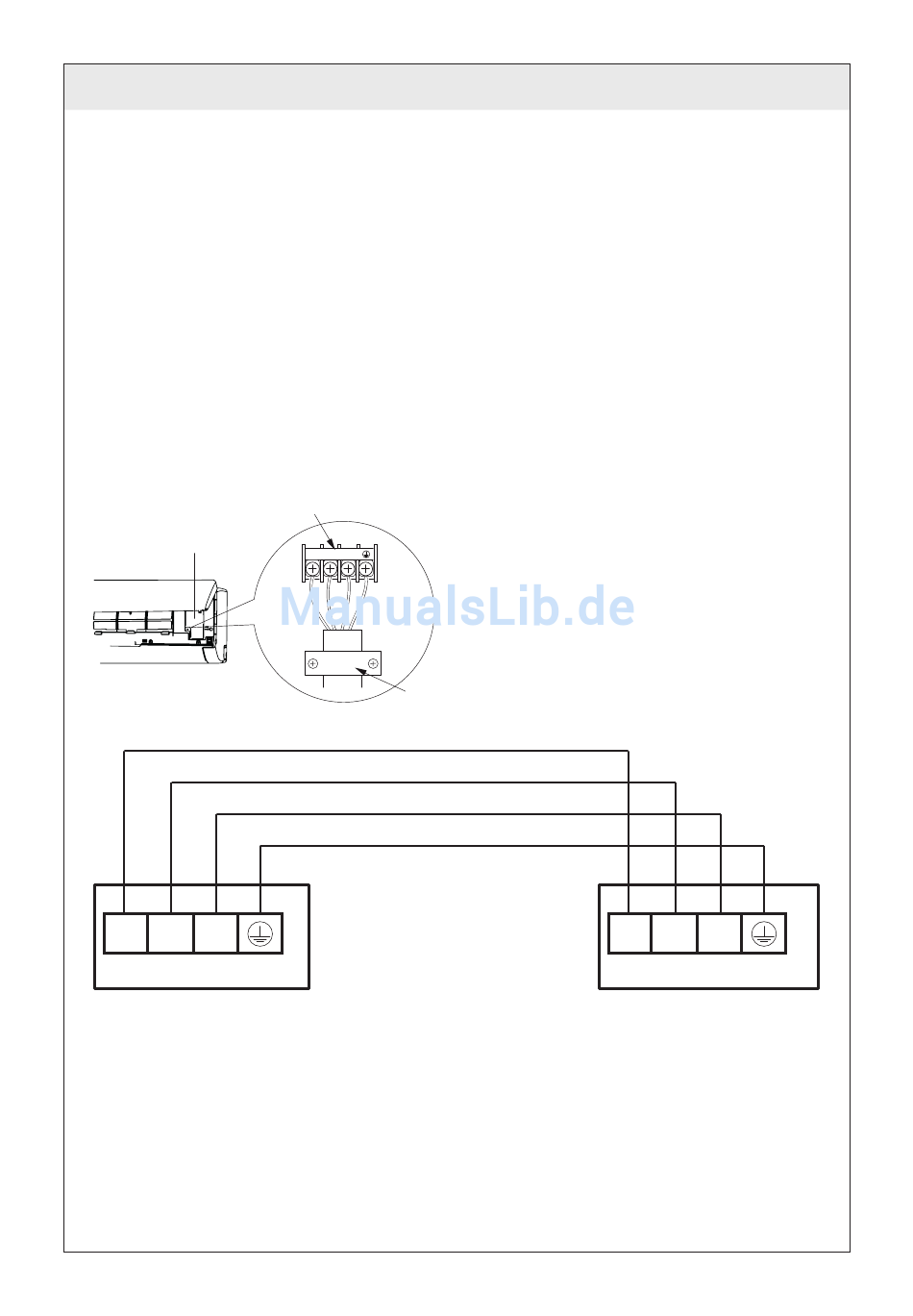

Elektrischer Anschluss Innengerät und Verdrahtung zum Außengerät
- An den Innengeräten (nur Baugrößen 9 und 12) ist das Netzkabel (1,5 m), mit Schukostecker, bereits montiert.
- Es muss die Verbindungsleitung zwischen Innen- und Außengerät montiert werden.
- Frontblende öffnen. (siehe Bild 23)
- Klemmenabdeckung enfernen.
- An der Klemmleiste entsprechend verdrahten (siehe Bild 24 bzw. Bild 25).
- Mit der Zugentlastung fixieren und Klemmenabdeckung wieder befestigen.
Klemmenabdeckung
bl
sw
br
N (1)
2
3
Innengerät
Elektrische Verbindung Innengerät – Außengerät (Baugröße 9 - 12)
Elektrische Sicherungen
- Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase
einen Zwischenraumvon mindestens 3 mm aufweist.
- Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen.
Die Stärke der Sicherung ist aus Tabelle 1"Technische Daten Wandgeräte" auf Seite 2 zu entnehmen.
Klemmleiste
Zugentlastung
ge/gn
N(1) - Neutralleiter
2 - Kommunikation Innen- /Außengerät
3 - Phase
N (1)
Außengerät
19
bl
sw
br
ge/gn
2
3
