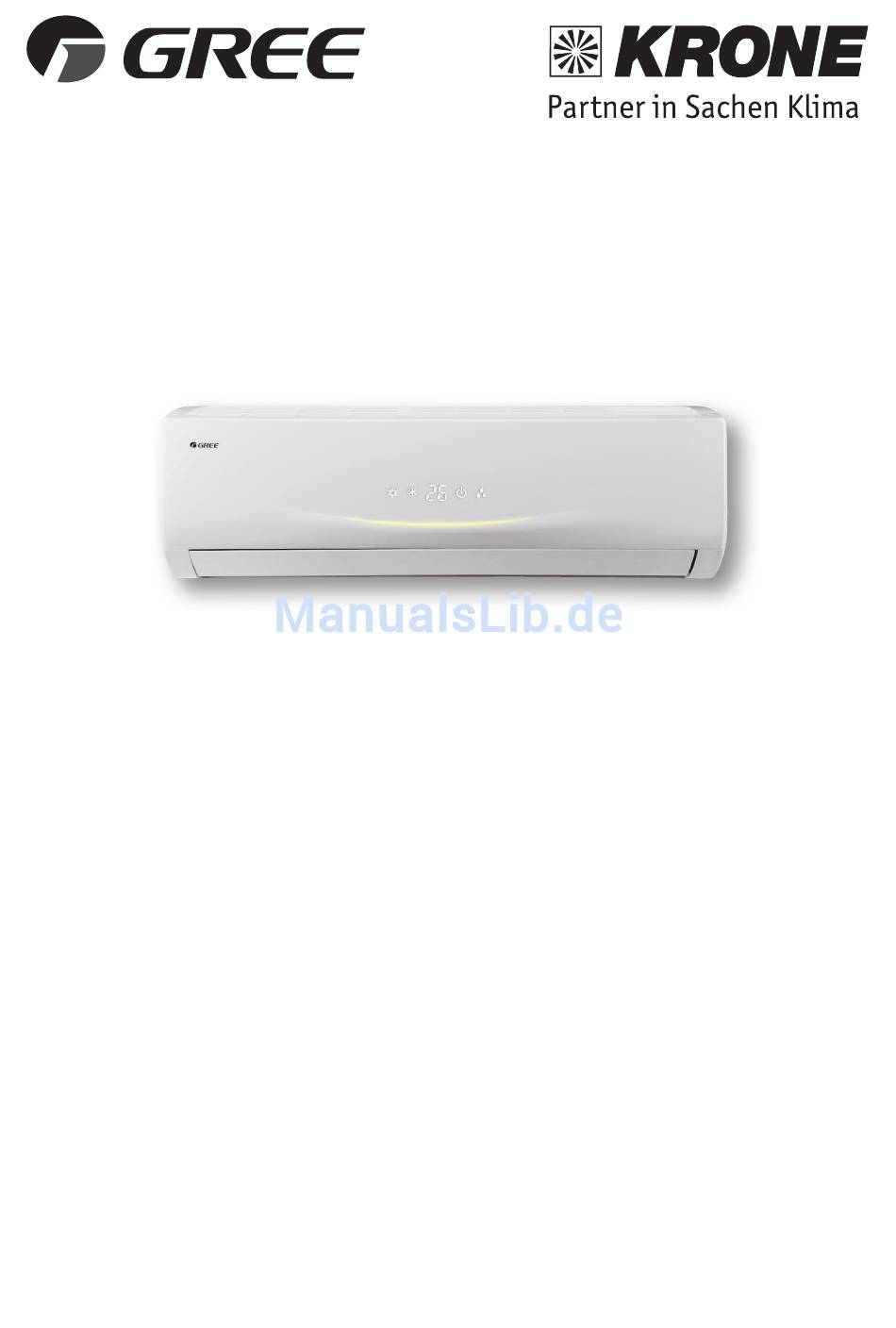

- Seite 1 Installations- und Bedienungsanleitung GWH Wandgeräte GWH-12-RB-3C-I • GWH-18-RC-3C-I • GWH-24-RD-3C-I GWH Inverter GWH-12-RB-3C-O • GWH-18-RC-3C-O • GWH-24-RD-3C-O Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme gründlich durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Sicherheitshinweise Wahl des Installationsortes Infrarot-Fernbedienung Notbetrieb ohne Infrarot-Fernbedienung Reinigung Bedienungshinweise und Einsatzgrenzen Verhalten bei Störungen Installationsschema Abmessungen Mindestabstände Installation des Innengerätes 15-16 Montage des Kondensatablaufes Rohrführung und -verlegung Elektrische Verbindung 19-20 Installation des Außengerätes Kältemittelfüllung Inbetriebnahme Hinweise Störungen 25-27... -
Seite 3: Spezifikationen
Spezifikationen Wandgerät GWH-12-RB-3C-I GWH-18-RC-3C-I GWH-24-RD-3C-I Modell Inverter GWH-12-RB-3C-O GWH-18-RC-3C-O GWH-24-RD-3C-O Nennleistungen Kühlung (nenn) 3500 5200 6400 Regelbereich 900 - 3900 1200 - 6500 1500 - 6900 Heizung (nenn) 4300 5700 6600 900 - 4300 1100 - 6700 1500 - 7800... -
Seite 4: Installationsvorbereitung
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage ■ kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ■... -
Seite 5: Wahl Des Installationsortes
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes ■ a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. - Seite 6 IR-Fernbedienung – Funktionen Achtung: Der Raum zwischen Fernbedienung und Innengerät muss frei sein. Nicht fallen lassen oder werfen. In die Fernbedienung IR-Fernbedienung – Funktionen Infrarot-Fernbedienung darf kein Wasser eindringen, sie darf weder der prallen Sonnenstrahlung ausgesetzt werden noch auf Flächen gelegt werden, die sich stark aufheizen.
-
Seite 7: Infrarot-Fernbedienung
Infrarot-Fernbedienung TIMER ON Drücken der Taste aktiviert die Timer-Einstellungen für die Startzeit des Gerätes. Im Display blinkt ON, es erscheint und die Ziffern für die numerische Zeiteingabe blinken (5 Sekunden Timeout). Mit den - und + - Tasten kann jetzt die gewünschte Startzeit eingestellt werden. -
Seite 8: Energiesparfunktion (Nur Im Kühlmodus)
Zeit (h) Infrarot-Fernbedienung 16 °C < Sollwert < 23 °C 24 °C < Sollwert < 27 °C Zeit (h) Zeit (h) Komfort Sleep, wenn ein Sollwert zwischen 28 °C und 29 °C Komfort Sleep, wenn ein Sollwert von 30 °C eingestellt ist. eingestellt ist. -
Seite 9: Notbetrieb Ohne Infrarot-Fernbedienung
Notbetrieb ohne Infrarot-Fernbedienung Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit können nicht verstellt werden. Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit Der Schalter zur Aktivierung des Notbetriebs befindet sich an der Rückseite des Innenteiles. können nicht verstellt werden. -
Seite 10: Reinigung
Reinigung Vorsicht! Vor Reinigungsarbeiten Spannungsversorgung am Gerät unterbrechen! In das Gerät darf kein Wasser eindringen. Gerät mit weichem trockenem, allenfalls nebelfeuchtem Tuch, ggf. milder Waschlösung abreiben. Keinesfalls lösungsmittelhaltige (Verdünnung, Benzin) Reiniger verwenden! Metallteile (Wärmetauscherlamellen) nicht mit den Händen berühren! Frontblende reinigen Frontblende abnehmen. -
Seite 11: Bedienungshinweise Und Einsatzgrenzen
Bedienungshinweise und Einsatzgrenzen Kühlbetrieb Klimageräte nehmen die Wärme der Raumluft auf und führen diese zum Außengerät ab. Die erbrachte Kühlleistung kann je nach Außentemperaturschwanken. Einfrierschutz: Im Kühlbetrieb bei niedrigen Außentemperaturen kann sich am Wärmetauscher des Innengeräts Reif bilden. Wenn die Temperatur am Wärmetauscher des Innengeräts unter 0 °C sinkt, stoppt der Verdichter, um die Anlage zu schützen. -
Seite 12: Verhalten Bei Störungen
Verhalten bei Störungen Sollte das Gerät einmal nicht wie gewünscht funktionieren, bitte vor Hinzuziehen des Fachbetriebs folgende Punkte prüfen. Lösung Problem Das Innengerät schaltet nicht sofort ein, nachdem Wenn das Gerät unmittelbar nach dem Stopp wieder eingeschaltet dieAnlage wieder gestartet wurde. wird, dauert es 3 Minuten bis das Innengerät in Betrieb geht. -
Seite 13: Außengerät
Installation Lufteinlass Innengerät ⑴ ⑶ ⑺ ⑹ ⑷ ⑸ Luftauslass H O UR ONOFF ON OFF Displayanzeige am Innengerät ⑵ MODE Kühlen SWING IFEEL SLE EP TEMP TIMER-ON CLOCK R E M F F O Trocknen TURBO LIGHT X-FAN Heizen Power Sollwert Außengerät... -
Seite 14: Abmessungen
Abmessungen Innengeräte Gerätegröße 1018 Außengeräte Gerätegröße 1000... -
Seite 15: Mindestabstände
Mindestabstände Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsge mäße Installation und Wartung zu gewährleisten. Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsgemäße Installation und Wartung zu gewährleisten. Decke 15 cm Wand... -
Seite 16: Installation Des Innengerätes
Installation des Innengerätes Darauf achten, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden. Das Innengerät so montieren, dass ein ungehinderter Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährleistet ist. Darauf achten, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden. Innengerät mittels beigefügter Montageplatte montieren. -
Seite 17: Wandabdichtung
Installation des Innengerätes mind.150 (zur Decke) 1018 mind.150 mind.150 (zur Wand) (zur Wand) Montageplatte für Baugröße 24 Wanddurchbruch Der Wanddurchbruch muss mindestens einen Durchmesser von Ø 55 mm bzw. Ø 70 mm haben und von innen nach außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den Verbindungsleitungen zu vermeiden. -
Seite 18: Montage Des Kondensatablaufes
Montage des Kondensatablaufs - Den mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden. Mit Montageband umwickeln. - Kondensatablaufschlauch (Ø außen 17 mm) fest in den Ablassschlauch stecken. - Mit Montage-/Gummiband sichern. Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des Kondensats zu gewährleisten. -
Seite 19: Rohrführung Und Rohrverlegung
Rohrführung und Rohrverlegung Isolierung Saugleitung Flüssigkeits- Rohrführung am Innengerät leitung Umwickelung mit Die Verrohrung des Innengeräts kann nach rechts oder links oder auch nach rechts oder links hinten herausgeführt Montageband Kondensat- werden. Wenn eine Rohrführung nach rechts oder links vorgesehen ist, muss die perforierte Aussparung vorsichtig leitung ausgebrochen werden. -
Seite 20: Elektrische Verbindung
Elektrische Verbindung ! Warnung An elektrischen Bauteilen oder an der Zuleitung kann Spannung anliegen! Schwere Verletzungen und erhebliche Sachschäden sind möglich. Der Anschluss des Klimageräts und das Verlegen der elektrischen Leitungen darf nur von qualifiziertem und autorisiertem Fachpersonal in Übereinstimmung mit den am Aufstellungsort geltenden Bestimmungen der örtlichen EVU ausgeführt werden! Sicherheitshinweise beachten! Vor Arbeiten an der elektrischen Anlage unbedingt Hauptschalter abschalten und gegen unbeabsichtigtes Einschalten sichern! Vor Netzanschluss Spannungsversorgung der Zuleitung unterbrechen! -
Seite 21: Elektrische Verbindung / Busleitungen
Elektrische Verbindung / Busleitungen ! Vorsicht Klemme 2 ist ausschließlich für die Kommunikation zwischen Innen- und Außengerät vorgesehen. Niemals 230 V Spannung anlegen! Keine externen Geräte anschließen. Das zerstört die Geräteelektronik. Auf korrekte Verkabelung achten! Klemme 2 als Anschluss für die Gerätekommunikation nutzen! Darauf achten, dass die Verkabelung korrekt ist, um Schäden am Gerät zu vermeiden. -
Seite 22: Installation Des Außengerätes
Installation des Außengeräts Kondensatableitung Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit verschiedenen geeignete Anschlussmöglichkeiten für den Kondensatablassstutzen (Ø 28 mm/Ø 42 mm). Der Stutzen wird mit der beigefügten Dichtung montiert. -
Seite 23: Verbindungsleitungen Und Nachfüllmengen
2. Geöffnete Kältemittelflasche auf eine Waage stellen, Tara der Waage auf Null stellen. 3. Schlauch in Höhe des Manometerverteilerrohres entlüften. 4. Füllmenge festlegen (siehe Tabelle), die Saugdruckseite des Manometers öffnen, um mit dem Füllvorgang zu beginnen. 5. Manometerventil bei Erreichen der entsprechenden Menge schließen. Innengerät GWH-12-RB-3C-I GWH-18-RC-3C-I GWH-24-RD-3C-I Außengerät GWH-12-RB-3C-O... -
Seite 24: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbetriebnahme durch. Sie ist entsprechend zu dokumentieren. Dichtheitsprüfung und Evakuieren - Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Service- anschlüsse sind mit Kappen verschlossen. -
Seite 25: Hinweise
Hinweise Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: - Dichtigkeit der Kältemittelleitungen - Gleichmäßiger Lauf der Kompressoren und der Ventilatoren - Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil - Alle Funktionen und Programmabläufe am Innengerät - Saugdruck und Verdampferüberhitzung Information für den Anlagenbetreiber Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung,... -
Seite 26: Störungen
Störungen Anzeige am Anzeige am Außengerät Innengerät LED-Anzeige: aus, an, blinkt gelbe LED rote LED grüne LED Display Innengerät Verdichter in Betrieb 1-mal Abtauung 2-mal Frostschutz 3-mal IPM Schutz H5¹) 4-mal Überstrom 5-mal Überlast 6-mal ... - Seite 27 Störungen Anzeige im Außengerät Anzeige am Innengerät (Der Anzeigestatus im Display rotiert alle 5 s). Anzeige LED-Anzeige aus, an, blinkt Display Ein/aus Kühlen Heizen (D40) (D41) (D42) (D43) 3 s Hochdruck 1-mal 3 s ...
- Seite 28 Störungen Anzeige im Außengerät Anzeige am Innengerät (Der Anzeigestatus im Display rotiert alle 5 s). Anzeige LED-Anzeige aus, an, blinkt Display Ein/aus Kühlen Heizen (D40) (D41) (D42) (D43) 3 s Fehler Temperatursensorkreis 18-mal ...
- Seite 29 Störungen 16 28...
- Seite 30 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
