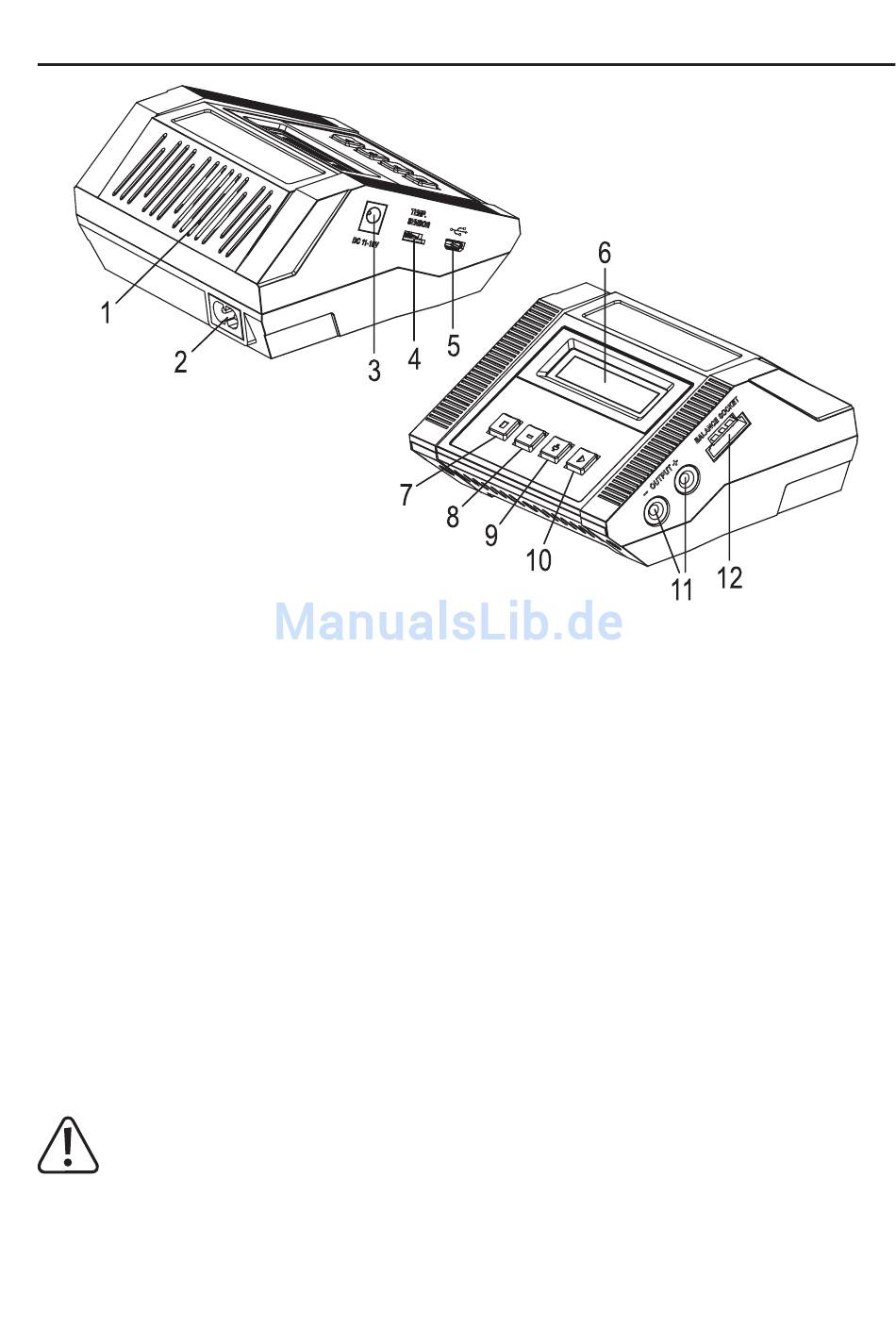

8. Bedienelemente
1 Lüfter
2 Netzbuchse für Anschluss des Ladegeräts an die Netzspannung
3 Gleichspannungseingang (11 - 18 V/DC, stabilisiert), z.B. zum Anschluss an einen externen KFZ-Bleiakku
4 Buchse für externen Temperatursensor (nicht im Lieferumfang, separat bestellbar)
5 MicroUSB-Buchse (nur für Firmware-Upgrade durch den Hersteller)
6 Beleuchtetes LC-Display
7 Taste „STOP": Akkuprogramm im Hauptmenü wählen, Zurückwechseln aus einem Untermenü, Anhalten des La-
devorgangs, Abbruch
8 Taste „–": Akkuprogramm im Hauptmenü wählen, Werte-Eingabe (Wert verringern), Menü-Auswahl (zurück),
Anzeige von diversen Daten während eines Lade-/Entladevorgangs
9 Taste „+": Werte-Eingabe (Wert erhöhen), Menü-Auswahl (vorwärts), Anzeige der Spannungswerte der Einzelzel-
len beim Laden von Lithium-Akkus mit Balancer-Anschluss
10 Taste „START": Starten/Fortsetzen des Ladevorgangs, Bestätigung einer Einstell-/Bedienfunktion
11 Rundbuchsen (4 mm) für Akkuanschluss (rot = Plus/+, schwarz = Minus/-)
12 Balancer-Port zum Anschluss des mitgelieferten Balancerboards
Betreiben Sie das Ladegerät entweder über den Netzspannungsanschluss (2) oder über den Gleichspan-
nungseingang (3). Verwenden Sie niemals beide Eingänge gleichzeitig. Hierdurch kann das Ladegerät
beschädigt werden.
