BASETech PPC-5MU Bedienungsanleitung

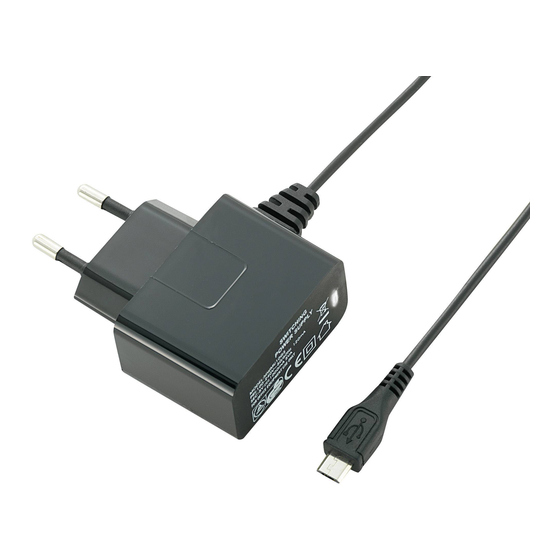

PPC-5MU USB-Lader
Best.-Nr. 46 93 82
1. Bestimmungsgemäße Verwendung
Das Produkt eignet sich zum Aufladen und zum Betrieb von Micro-USB-Geräten. Die Spannungsversorgung
erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt ist überlastgeschützt und kurzschlussfest.
Das Produkt eignet sich ausschließlich zur Nutzung in trockenen Innenräumen.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
2. Lieferumfang
• USB-Lader
• Bedienungsanleitung
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum
gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.
Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag!
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen
Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem
Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten
beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es
besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
• Das Produkt erzeugt im Betrieb Hitze. Achten Sie auf ausreichende Belüftung und decken Sie das Produkt
während des Betriebs nicht ab.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie
es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
sich an unseren technischen Kundendienst oder an andere Fachleute.
4. Inbetriebnahme
Version 07/13
Schalten Sie immer das anzuschließende Gerät aus, bevor Sie dieses mit dem Produkt
verbinden. Achten Sie auf eine korrekte Verbindung. Sollte das Produkt nicht korrekt
angeschlossen sein, kann es sich erhitzen, einen elektrischen Schlag verursachen oder
Feuer erzeugen.
Achten Sie darauf, dass Ihr Gerät für die Anschlusswerte des Produkts geeignet ist.
Beachten Sie die Angaben im Kapitel „Technische Daten".
Eine Überschreitung führt zur Überlastung des Produkts. Bei einer Überlastung des
Netzteils z.B. durch Kurzschluss oder zu hohe Dauerstromentnahme, wird der Ausgang
abgeschaltet, um einen Defekt zu verhindern. Nach Beseitigung der Überlast kann das
Netzteil wieder in Betrieb genommen werden.
1. Verbinden Sie das ausgeschaltete Micro-USB-Gerät mit dem Micro-USB-Stecker.
2. Stecken Sie das Produkt in eine haushaltsübliche Netzsteckdose. Die Betriebsanzeige am Produkt leuchtet
und zeigt an, dass das Produkt betriebsbereit ist.
3. Der angeschlossene Verbraucher wird nun aufgeladen. Falls Sie den angeschlossenen Verbraucher in
Betrieb nehmen wollen, können Sie diesen nun einschalten.
4. Schalten Sie den angeschlossenen Verbraucher aus, bevor Sie ihn vom Produkt trennen.
5. Ziehen Sie nach der Benutzung das Produkt aus der Netzsteckdose.
5. Reinigung und Wartung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Trennen Sie das Produkt vor Reinigungsbeginn von der Spannungsquelle und vom angeschlossenen
Verbraucher.
• Tauchen Sie das Produkt nicht in Wasser ein.
• Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für
Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das
Gehäuse, dies führt zu Kratzspuren.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht
entfernt werden.
6. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
7. Technische Daten
Eingangsspannung:
Ausgangsspannung:
Ausgangsstrom:
Ausgangsleistung:
Steckertyp:
Betriebsbedingungen:
Lagerbedingungen:
Kabellänge:
Abmessungen (B x H x T): 47 x 27 x 53 mm
Gewicht:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2013 by Conrad Electronic SE.
100 – 240 V/AC, 50/60 Hz
5 V/DC
1000 mA
5 W
Micro-USB
0 bis +40 ºC, 20 – 90 % rF
-20 bis +60 ºC, 10 – 90 % rF
1 m
62 g
V1_0713_02-ETS-Mkde
