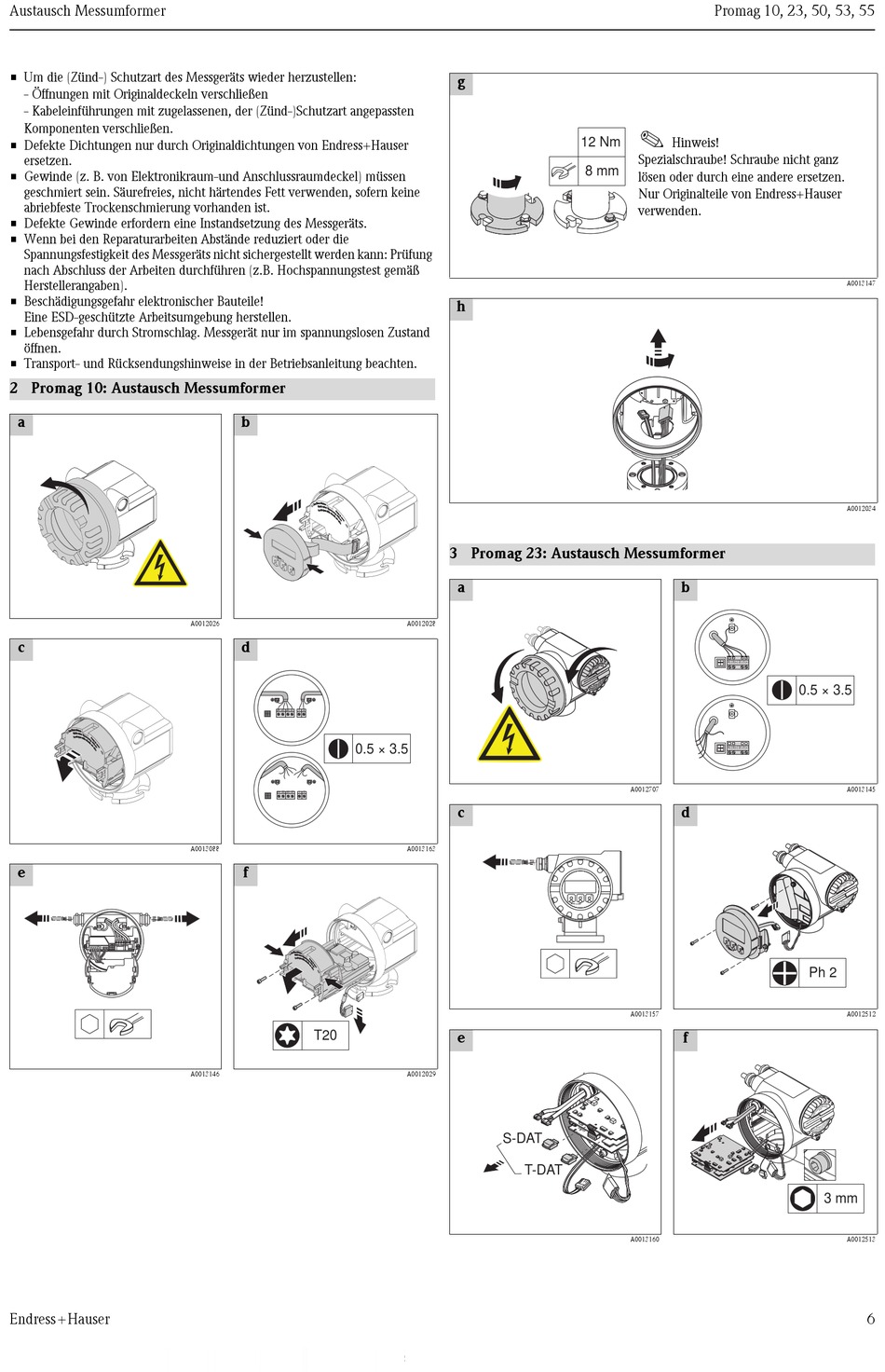

Endress+Hauser Promag 50 Installationsanleitung Seite 6

Austausch Messumformer
• Um die (Zünd-) Schutzart des Messgeräts wieder herzustellen:
- Öffnungen mit Originaldeckeln verschließen
- Kabeleinführungen mit zugelassenen, der (Zünd-)Schutzart angepassten
Komponenten verschließen.
• Defekte Dichtungen nur durch Originaldichtungen von Endress+Hauser
ersetzen.
• Gewinde (z. B. von Elektronikraum-und Anschlussraumdeckel) müssen
geschmiert sein. Säurefreies, nicht härtendes Fett verwenden, sofern keine
abriebfeste Trockenschmierung vorhanden ist.
• Defekte Gewinde erfordern eine Instandsetzung des Messgeräts.
• Wenn bei den Reparaturarbeiten Abstände reduziert oder die
Spannungsfestigkeit des Messgeräts nicht sichergestellt werden kann: Prüfung
nach Abschluss der Arbeiten durchführen (z.B. Hochspannungstest gemäß
Herstellerangaben).
• Beschädigungsgefahr elektronischer Bauteile!
Eine ESD-geschützte Arbeitsumgebung herstellen.
• Lebensgefahr durch Stromschlag. Messgerät nur im spannungslosen Zustand
öffnen.
• Transport- und Rücksendungshinweise in der Betriebsanleitung beachten.
2 Promag 10: Austausch Messumformer
a
c
e
Endress+Hauser
b
A0012026
d
24 25 26 27 1 2
0.5 × 3.5
24 25 26 27 1 2
A0013088
f
T20
A0013146
g
h
3 Promag 23: Austausch Messumformer
a
A0012028
c
A0013163
-
Esc
e
A0012029
S-DAT
T-DAT
Promag 10, 23, 50, 53, 55
!
12 Nm
Hinweis!
Spezialschraube! Schraube nicht ganz
8 mm
lösen oder durch eine andere ersetzen.
Nur Originalteile von Endress+Hauser
verwenden.
b
4(-) 3(+) 2(-)1(+)
4(-) 3(+) 2(-)1(+)
A0012707
d
E
+
A0013157
f
A0013160
A0013147
A0012034
0.5 × 3.5
A0013145
Ph 2
A0012512
3 mm
A0012513
6
