Das Gerät zeigt die aktive Konfiguration:
System: Anschlussart (4-wire (4 Leiter Stern), 3-wire (3 Leiter Dreieck), ARON oder einphasig)
Freq [Hz]: Systemfrequenz (50Hz oder 60Hz)
Clamp Type: verwendete Stromzange (Flexible – FLEX oder Standard – STD)
FS Clamp[A]: Messbereich der Stromzange (300/3000 – Flex Zange, Amper bei Ampereinstellung -
STD Zange)
VT Ratio: Spannungsübersetzungsverhältnis, setze 1 wenn eine Messung ohne VT durchgeführt wird
(direkte Verbindung zur Spannungsquelle)
Blättere die Parameter mit den Pfeiltasten, verändere ihren Wert durch die MOD(+) oder MOD(-) Tasten und
speichere die Einstellungen durch drücken der SAVE oder ENTER Taste oder das Symbol
ohne Speicherung zu verlassen drücke die ESC Taste oder das Symbol
4.1.

ANSCHLUSSBEISPIEL IN EINEM EINPHASENSYSTEM

Die maximale Spannung der B1, B2, B3, B4 und BE Eingänge ist 1000V / CAT IV 600V zu
Erde. Messe keine Spannungen die das beschriebene Limit übersteigen. Sollte das
Spannungslimit überstiegen werden kann eine Beschädigung am Gerät erfolgen und/oder
Ihre Sicherheit gefährden.
Wenn möglich, vor dem Anschluss an den Stromkreis, schalten Sie die Stromversorgung
aus.

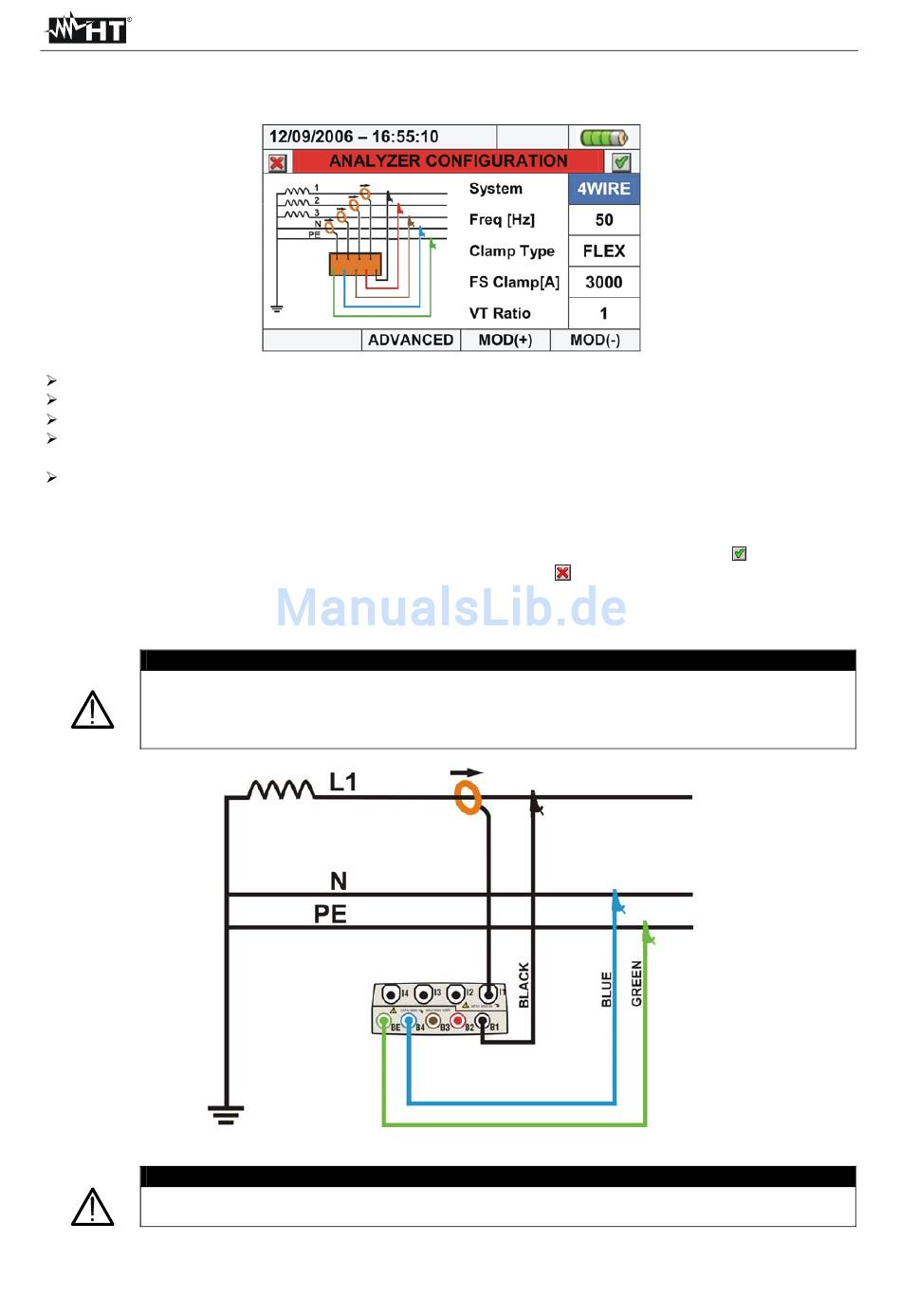

Fig. 4: Messgeräteanschluss bei einem Einphasensystem
.
ACHTUNG
ACHTUNG
EN - 4
