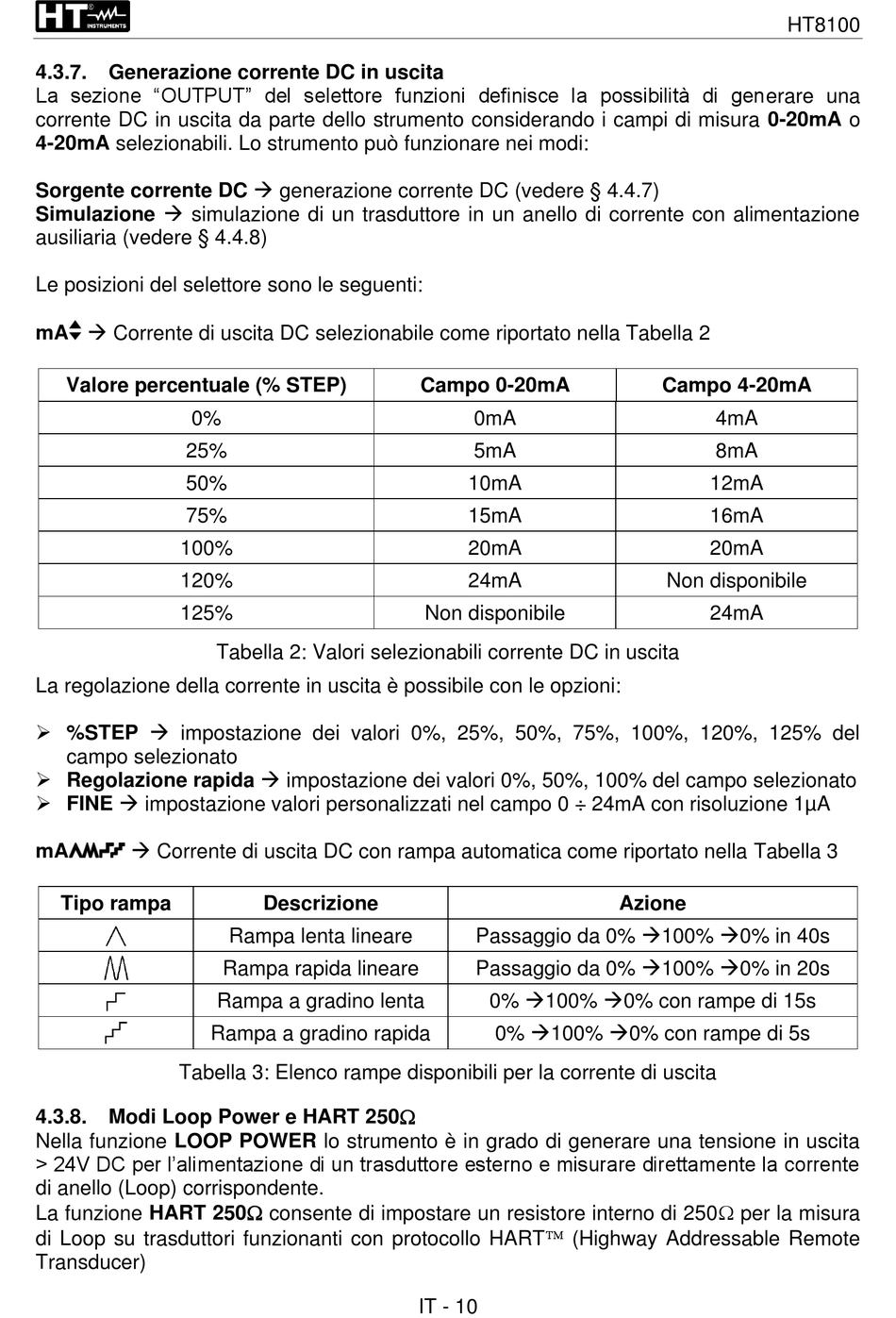

4.3.7. Generazione corrente DC in uscita

La sezione "OUTPUT" del selettore funzioni definisce la possibilità di generare una
corrente DC in uscita da parte dello strumento considerando i campi di misura 0-20mA o
4-20mA selezionabili. Lo strumento può funzionare nei modi:
Sorgente corrente DC → generazione corrente DC (vedere § 4.4.7)
Simulazione → simulazione di un trasduttore in un anello di corrente con alimentazione
ausiliaria (vedere § 4.4.8)
Le posizioni del selettore sono le seguenti:
mA → Corrente di uscita DC selezionabile come riportato nella Tabella 2
Valore percentuale (% STEP)
0%
25%
50%
75%
100%
120%
125%
La regolazione della corrente in uscita è possibile con le opzioni:
➢ %STEP → impostazione dei valori 0%, 25%, 50%, 75%, 100%, 120%, 125% del
campo selezionato
➢ Regolazione rapida → impostazione dei valori 0%, 50%, 100% del campo selezionato
➢ FINE → impostazione valori personalizzati nel campo 0 ÷ 24mA con risoluzione 1µA
→ Corrente di uscita DC con rampa automatica come riportato nella Tabella 3
mA
Tipo rampa
Tabella 3: Elenco rampe disponibili per la corrente di uscita
4.3.8. Modi Loop Power e HART 250
Nella funzione LOOP POWER lo strumento è in grado di generare una tensione in uscita
> 24V DC per l'alimentazione di un trasduttore esterno e misurare direttamente la corrente
di anello (Loop) corrispondente.
La funzione HART 250 consente di impostare un resistore interno di 250 per la misura
di Loop su trasduttori funzionanti con protocollo HART (Highway Addressable Remote
Transducer)
Tabella 2: Valori selezionabili corrente DC in uscita
Descrizione
Rampa lenta lineare
Rampa rapida lineare
Rampa a gradino lenta
Rampa a gradino rapida
Campo 0-20mA
0mA
5mA
10mA
15mA
20mA
24mA
Non disponibile
Passaggio da 0% →100% →0% in 40s
Passaggio da 0% →100% →0% in 20s
0% →100% →0% con rampe di 15s
0% →100% →0% con rampe di 5s
IT - 10
HT8100
Campo 4-20mA
4mA
8mA
12mA
16mA
20mA
Non disponibile
24mA
Azione
