VEVOR 3018-PRO MAX Bedienungsanleitung Seite 228

, ,

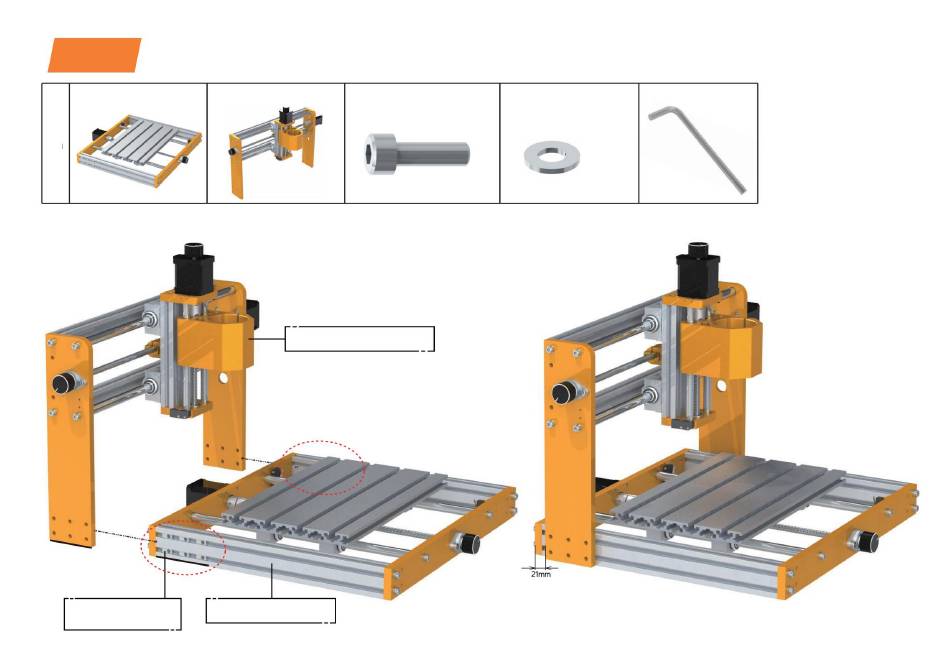

Z-module-assemblage
2Stap 2 X EN
20. Moersleutel 4#
1. Y-asmodule 1 st 2.XZ-asmodule 1 st 14.Schroef M5-16 12 stuks 13. Pakking M5 12 stuks
Tip: Het onderste oppervlak van de aluminium plaat van de XZ-asmodule Tip: De inbouwmaat van de XZ-asmodule en de Y-asmodule bedraagt 21 mm.
is gelijk met het onderste oppervlak van het aluminium profiel van de Y-as
module.
2.XZ-asmodule 1 st
21 mm
Schuifmoer M5 6st
1. Y-asmodule
(Beide kanten)
10
