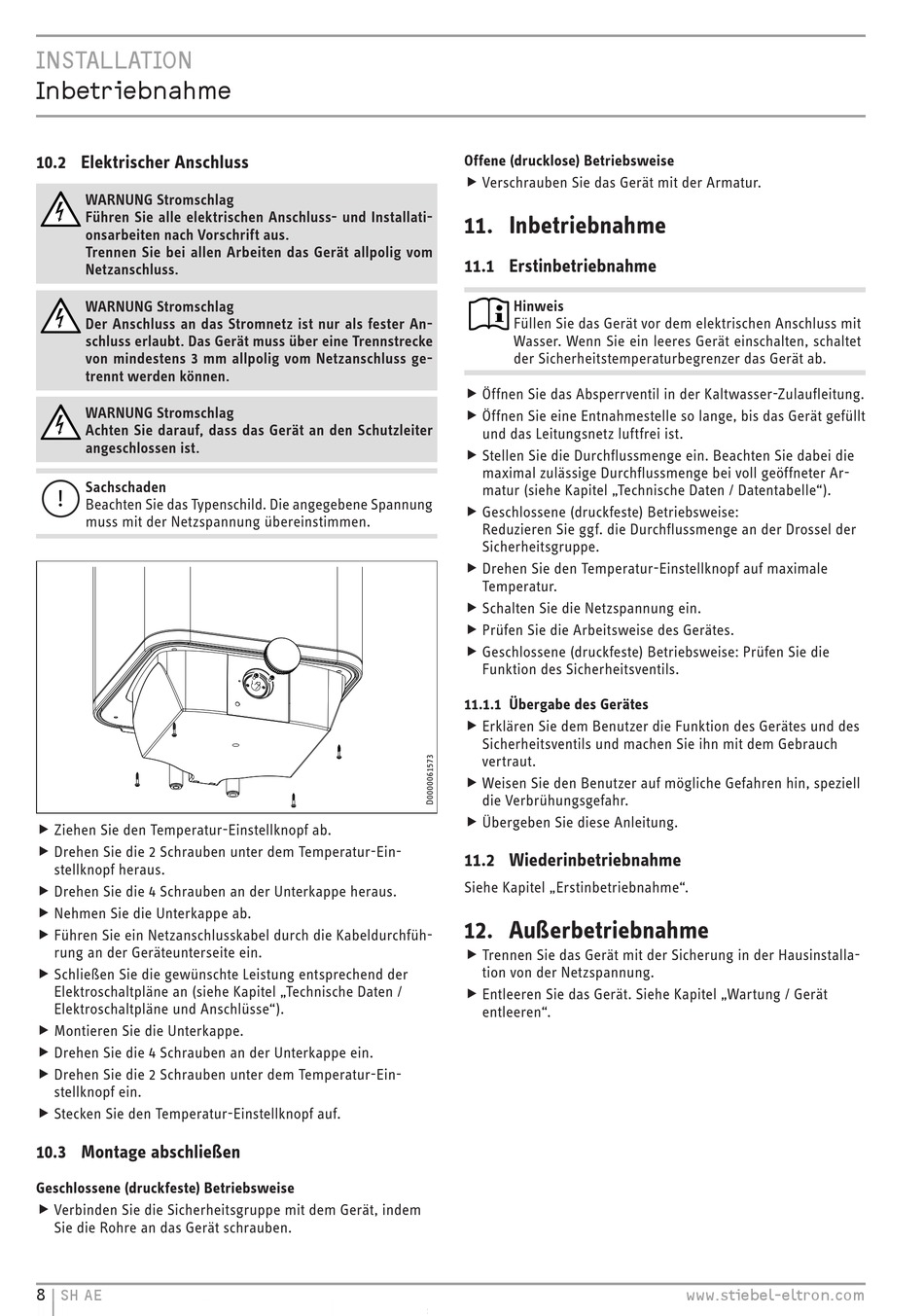

INSTALLATIoN
Inbetriebnahme
10.2 Elektrischer Anschluss
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss erlaubt. Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netzanschluss ge-
trennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Sachschaden
!
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
f Ziehen Sie den Temperatur-Einstellknopf ab.
f
f Drehen Sie die 2 Schrauben unter dem Temperatur-Ein-
f
stellknopf heraus.
f Drehen Sie die 4 Schrauben an der Unterkappe heraus.
f
f Nehmen Sie die Unterkappe ab.
f
f Führen Sie ein Netzanschlusskabel durch die Kabeldurchfüh-
f
rung an der Geräteunterseite ein.
f Schließen Sie die gewünschte Leistung entsprechend der
f
Elektroschaltpläne an (siehe Kapitel „Technische Daten /
Elektroschaltpläne und Anschlüsse").
f Montieren Sie die Unterkappe.
f
f Drehen Sie die 4 Schrauben an der Unterkappe ein.
f
f Drehen Sie die 2 Schrauben unter dem Temperatur-Ein-
f
stellknopf ein.
f Stecken Sie den Temperatur-Einstellknopf auf.
f
10.3 Montage abschließen
Geschlossene (druckfeste) Betriebsweise
f Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem
f
Sie die Rohre an das Gerät schrauben.
8
| SH AE
Offene (drucklose) Betriebsweise
f Verschrauben Sie das Gerät mit der Armatur.
f
11. Inbetriebnahme
11.1 Erstinbetriebnahme
Hinweis
Füllen Sie das Gerät vor dem elektrischen Anschluss mit
Wasser. Wenn Sie ein leeres Gerät einschalten, schaltet
der Sicherheitstemperaturbegrenzer das Gerät ab.
f Öffnen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.
f
f Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt
f
und das Leitungsnetz luftfrei ist.
f Stellen Sie die Durchflussmenge ein. Beachten Sie dabei die
f
maximal zulässige Durchflussmenge bei voll geöffneter Ar-
matur (siehe Kapitel „Technische Daten / Datentabelle").
f Geschlossene (druckfeste) Betriebsweise:
f
Reduzieren Sie ggf. die Durchflussmenge an der Drossel der
Sicherheitsgruppe.
f Drehen Sie den Temperatur-Einstellknopf auf maximale
f
Temperatur.
f Schalten Sie die Netzspannung ein.
f
f Prüfen Sie die Arbeitsweise des Gerätes.
f
f Geschlossene (druckfeste) Betriebsweise: Prüfen Sie die
f
Funktion des Sicherheitsventils.
11.1.1 Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes und des
f
Sicherheitsventils und machen Sie ihn mit dem Gebrauch
vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
f
die Verbrühungsgefahr.
f Übergeben Sie diese Anleitung.
f
11.2 Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme".
12. Außerbetriebnahme
f Trennen Sie das Gerät mit der Sicherung in der Hausinstalla-
f
tion von der Netzspannung.
f Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät
f
entleeren".
www.stiebel-eltron.com
