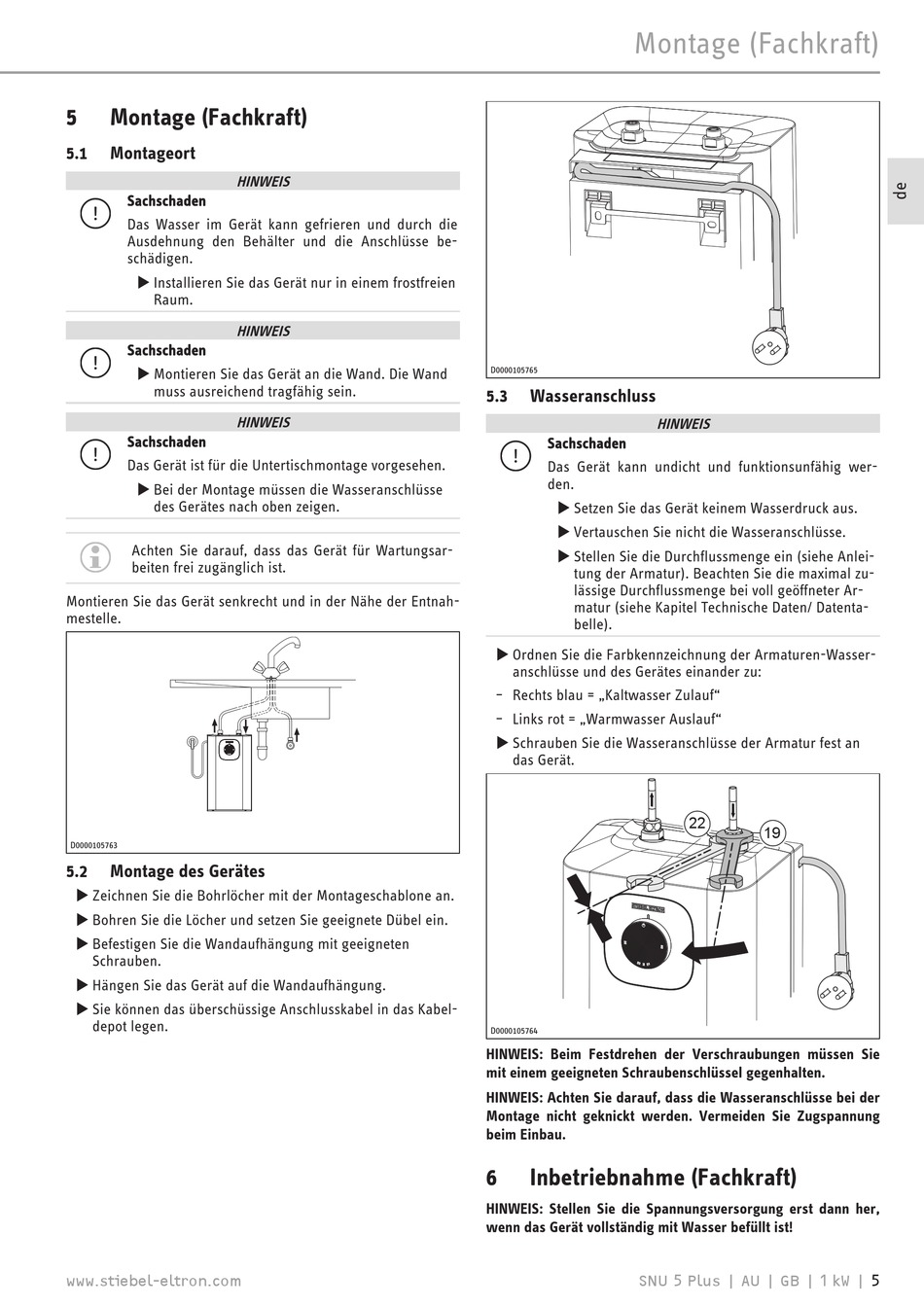

5
Montage (Fachkraft)
5.1
Montageort
HINWEIS
Sachschaden
Das Wasser im Gerät kann gefrieren und durch die
Ausdehnung den Behälter und die Anschlüsse be-
schädigen.
u Installieren Sie das Gerät nur in einem frostfreien
Raum.
HINWEIS
Sachschaden
u Montieren Sie das Gerät an die Wand. Die Wand
muss ausreichend tragfähig sein.
HINWEIS
Sachschaden
Das Gerät ist für die Untertischmontage vorgesehen.
u Bei der Montage müssen die Wasseranschlüsse
des Gerätes nach oben zeigen.
Achten Sie darauf, dass das Gerät für Wartungsar-
beiten frei zugänglich ist.
Montieren Sie das Gerät senkrecht und in der Nähe der Entnah-
mestelle.
D0000105763
5.2
Montage des Gerätes
u Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
u Bohren Sie die Löcher und setzen Sie geeignete Dübel ein.
u Befestigen Sie die Wandaufhängung mit geeigneten
Schrauben.
u Hängen Sie das Gerät auf die Wandaufhängung.
u Sie können das überschüssige Anschlusskabel in das Kabel-
depot legen.
www.stiebel-eltron.com
Montage (Fachkraft)
D0000105765
5.3
Wasseranschluss
HINWEIS
Sachschaden
Das Gerät kann undicht und funktionsunfähig wer-
den.
u Setzen Sie das Gerät keinem Wasserdruck aus.
u Vertauschen Sie nicht die Wasseranschlüsse.
u Stellen Sie die Durchflussmenge ein (siehe Anlei-
tung der Armatur). Beachten Sie die maximal zu-
lässige Durchflussmenge bei voll geöffneter Ar-
matur (siehe Kapitel Technische Daten/ Datenta-
belle).
u Ordnen Sie die Farbkennzeichnung der Armaturen-Wasser-
anschlüsse und des Gerätes einander zu:
– Rechts blau = „Kaltwasser Zulauf"
– Links rot = „Warmwasser Auslauf"
u Schrauben Sie die Wasseranschlüsse der Armatur fest an
das Gerät.
D0000105764
HINWEIS: Beim Festdrehen der Verschraubungen müssen Sie
mit einem geeigneten Schraubenschlüssel gegenhalten.
HINWEIS: Achten Sie darauf, dass die Wasseranschlüsse bei der
Montage nicht geknickt werden. Vermeiden Sie Zugspannung
beim Einbau.
6
Inbetriebnahme (Fachkraft)
HINWEIS: Stellen Sie die Spannungsversorgung erst dann her,
wenn das Gerät vollständig mit Wasser befüllt ist!
SNU 5 Plus | AU | GB | 1 kW |
22
19
5
