9.3.1. Schutzleiterwiderstand
Es gelten die gleichen Aussagen wie im Punkt 9.1.2.
9.3.2. Isolationswiderstand
Es gelten die gleichen Aussagen wie im Punkt 9.1.3.
9.3.3. Leitungstest
Diese Prüfung stellt eine zusätzliche Funktion dar und ist nicht
Bestandteil der DIN VDE 0701-0702.
Hierbei wird eine Anschlussleitung bzw. eine Verlängerungsleitung
dahingehend geprüft, ob bei dem Außenleiter (L) und dem
Neutralleiter (N) ein Leitungsbruch bzw. ein Kurzschluss
zwischen L und N vorliegt.

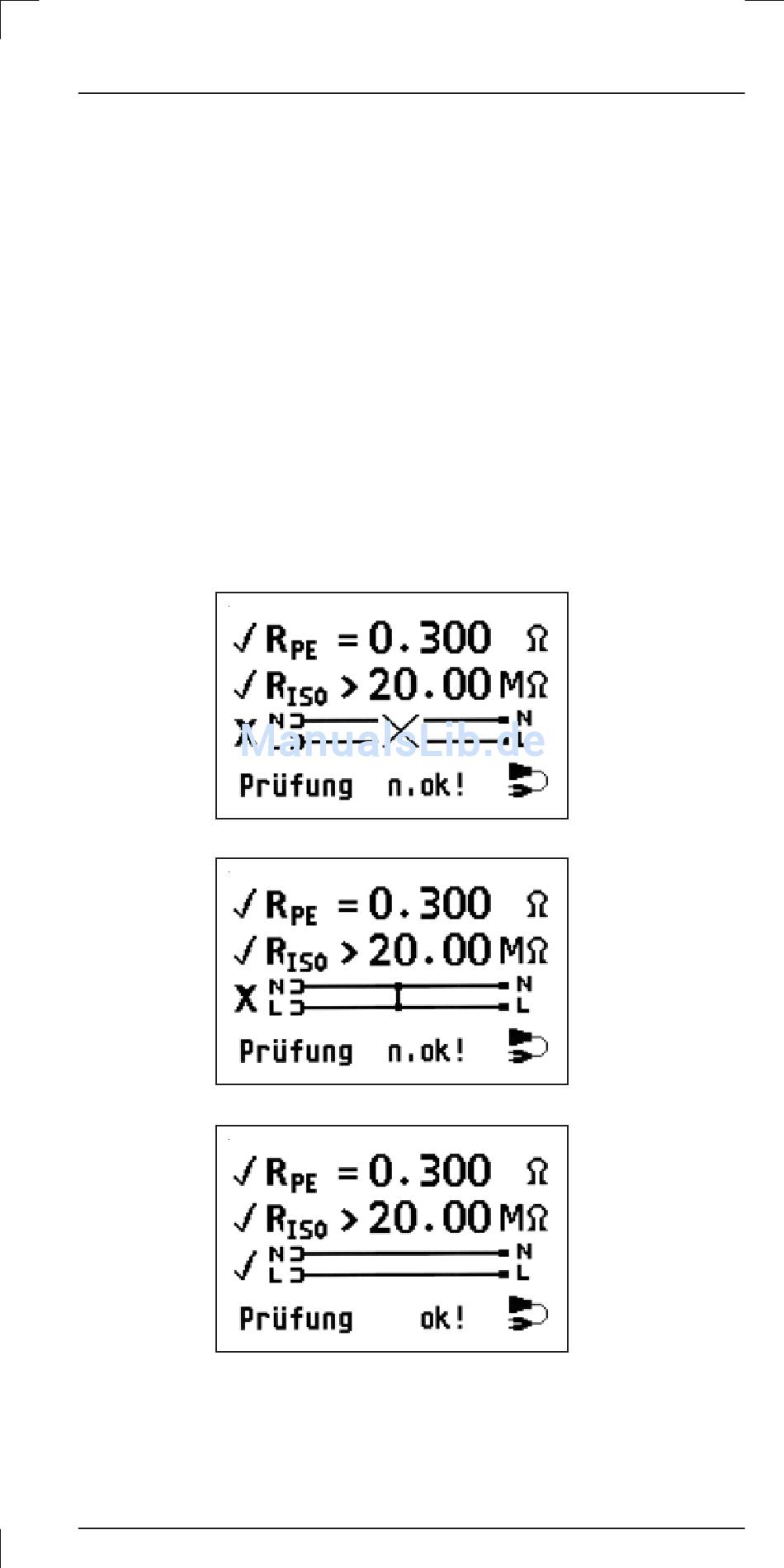

Auswertefenster Leitungsprüfung:
Durch kurzes Betätigen der „START"-Taste kann die Prüfung
wiederholt bzw. nach Anschluss eines weiteren Prüflings eine
neue Prüfung durchgeführt werden. Wird die „START"-Taste
länger als 2 s gedrückt, erfolgt der Aufruf der Kurzbedienungsan-
leitung.
GOSSEN Müller & Weigert
Bedienungsanleitung Gerätetester TG basic 1
22
Leitung
unterbrochen
Leitung
Kurzschluss
Leitung OK
